1.2.4　PS-D03 / PS-D03R

ハードウェア取扱説明書

1.2.4　PS-D03 / PS-D03R

PS-D03はAX3830SおよびAX3650Sの電源冗長モデルに使用する電源機構です。

PS-D03R はAX3830S-44XW，AX3830S-44X4QWに使用する電源機構です。

DC-48Vに対応しています。

AX3830S-44XW，AX3830S-44X4QWはエアフローのデザインに合わせて，PS-D03もしくはPS-D03Rを選択できます。

エアフローについては「2.9.1　エアフロー」を参照してください。

「図1-73　外観」に外観を示します。図中のLEDについては，「表1-30　 LEDの表示」を参照してください。

工場出荷時，DC電源コネクタにはケーブル用コネクタが取り付けられています。

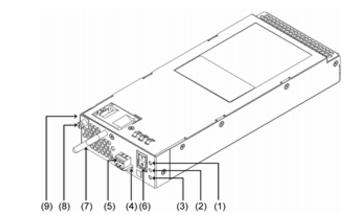

図1-73　外観

(1) POWER LED

(2) ALM1 LED

(3) ALM2 LED

(4) DC電源コネクタ

(5) ケーブル用コネクタ

(6) 電源スイッチ

(7) 取っ手

(8) ネジ

(9) レバー

表1-30　LEDの表示

番号

名　称

種　類

状　態

内　　容

(1)

POWER

LED: 緑

電源機構の電源投入状態を示す。

緑点灯: 電源ON。^*1

消灯　 : 電源OFF。

(2)

ALM1

LED: 赤

電源内部の障害を示す。

赤点灯: 障害検出。^*1

消灯　 : 障害なし。

(3)

ALM2

LED: 赤

電源内蔵ファンの障害を示す。

赤点灯: 障害検出。^{*1 *2}

消灯　 : 障害なし。

*1　障害の内容によっては，POWER LED，ALM1 LED，ALM2 LEDのどれも点灯しない場合や，ALM2 LEDしか点灯しない場合があります。

*2　スリープ中は消灯します。

装置に搭載する電源機構およびファンユニットのエアフローが同じになるようにしてください。

誤った組み合わせで使用すると，冷却に悪影響を及ぼし，誤動作，故障，火災の原因となります。

	工場出荷時，DC電源コネクタにはケーブル用コネクタが取り付けられています。

番号	名　称	種　類	状　態	内　　容
(1)	POWER	LED: 緑	電源機構の電源投入状態を示す。	緑点灯: 電源ON。^*1 消灯　 : 電源OFF。
(2)	ALM1	LED: 赤	電源内部の障害を示す。	赤点灯: 障害検出。^*1 消灯　 : 障害なし。
(3)	ALM2	LED: 赤	電源内蔵ファンの障害を示す。	赤点灯: 障害検出。^{1 2} 消灯　 : 障害なし。

	装置に搭載する電源機構およびファンユニットのエアフローが同じになるようにしてください。誤った組み合わせで使用すると，冷却に悪影響を及ぼし，誤動作，故障，火災の原因となります。
