1.2.5　PS-A05

PS-A05はAX3650Sの電源冗長モデルに使用する電源機構です。

AC100VおよびAC200Vに対応しています。

「図1-74　外観」に外観を示します。図中のLED については，「表1-31　 LEDの表示」を参照してください。

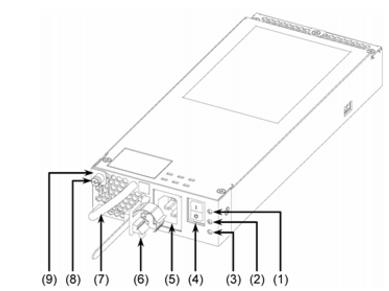

図1-74　外観

(1) POWER LED

(2) ALM1 LED

(3) ALM2 LED

(4) 電源スイッチ

(5) AC電源コネクタ

(6) ケーブルクランプ

(7) 取っ手

(8) ネジ

(9) レバー

表1-31　LEDの表示

番号

名　称

種　類

状　態

内　　容

(1)

POWER

LED: 緑

電源機構の電源投入状態を示す。

緑点灯: 電源ON。^*1

消灯　 : 電源OFF。

(2)

ALM1

LED: 赤

電源内部の障害を示す。

赤点灯: 障害検出。^*1

消灯　 : 障害なし。

(3)

ALM2

LED: 赤

電源内蔵ファンの障害を示す。

赤点灯: 障害検出。^{*1 *2}

消灯　 : 障害なし。

*1　障害の内容によっては，POWER LED，ALM1 LED，ALM2 LEDのどれも点灯しない場合や，ALM2 LEDしか点灯しない場合があります。

*2　スリープ中は消灯します。

PS-A05は，他の電源機構との組み合わせで電源を冗長化することはできません。

誤った組み合わせで使用すると，誤動作，故障の原因となります。

番号	名　称	種　類	状　態	内　　容
(1)	POWER	LED: 緑	電源機構の電源投入状態を示す。	緑点灯: 電源ON。^*1 消灯　 : 電源OFF。
(2)	ALM1	LED: 赤	電源内部の障害を示す。	赤点灯: 障害検出。^*1 消灯　 : 障害なし。
(3)	ALM2	LED: 赤	電源内蔵ファンの障害を示す。	赤点灯: 障害検出。^{1 2} 消灯　 : 障害なし。

	PS-A05は，他の電源機構との組み合わせで電源を冗長化することはできません。誤った組み合わせで使用すると，誤動作，故障の原因となります。
