ハードウェア取扱説明書

2.9.1　エアフロー

（1）  装置本体（AX2400SおよびAX3600S）

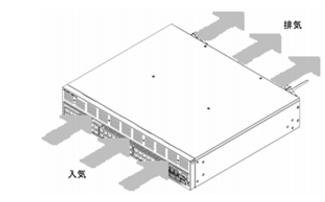

AX2400SおよびAX3600Sのエアフローを「図2-8　 AX2400Sおよび AX3600Sのエアフロー」に示します。

図2-8　AX2400Sおよび AX3600Sのエアフロー

（2）  装置本体（AX3830S-44XW，AX3830S-44X4QW）

AX3830S-44XW，AX3830S-44X4QWのエアフローを「図2-9　 FAN-04およびPS-A03/PS-D03実装時のエアフロー」，「図2-10　 FAN-04RおよびPS-A03R/PS-D03R実装時のエアフロー」に示します。

AX3830S-44XW，AX3830S-44X4QWはエアフローのデザインに合わせて，前面吸気・背面排気もしくは背面吸気・前面排気を選択することができます。

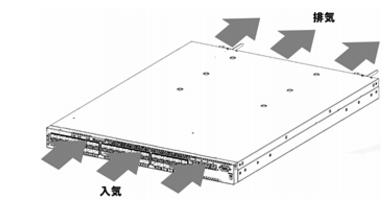

図2-9　FAN-04およびPS-A03/PS-D03実装時のエアフロー

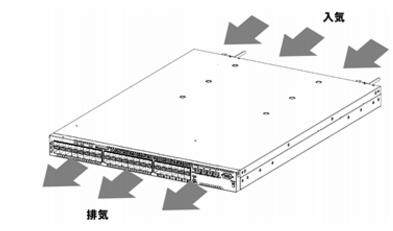

図2-10　FAN-04RおよびPS-A03R/PS-D03R実装時のエアフロー

装置に搭載する電源機構およびファンユニットのエアフローが同じになるようにしてください。 誤った組み合わせで使用すると，冷却に悪影響を及ぼし，誤動作，故障，火災の原因となります。

（3）  装置本体（AX3830S-44X4QS）

AX3830S-44X4QSのエアフローを「図2-11　 AX3830S-44X4QSのエアフロー」に示します。

図2-11　AX3830S-44X4QSのエアフロー

（4）  予備電源機構（EPU）

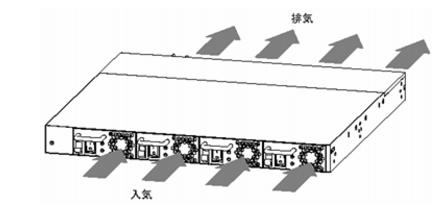

EPUのエアフローを「図2-12　 予備電源機構（EPU）のエアフロー」に示します。

図2-12　予備電源機構（EPU）のエアフロー
