15.3.1　スタティックルーティング

スタティックルーティングは構成定義情報で設定した経路情報(スタティック経路)に従ってパケットを中継する機能です。

本装置のスタティック経路は，デフォルトルートを含む一つの宛先ネットワークまたはホストごとに，複数の中継経路(ゲートウェイ)を設定できます。本装置は設定された複数の中継経路から適切な一つの経路を選択して経路情報を生成することによってパケット中継を実現しています。

スタティックルーティングのネットワーク構成例を次の図に示します。本店には各営業店へのスタティック経路を定義し，営業店では本店へのスタティック経路を定義します。本設定例では営業店間の通信はできません。

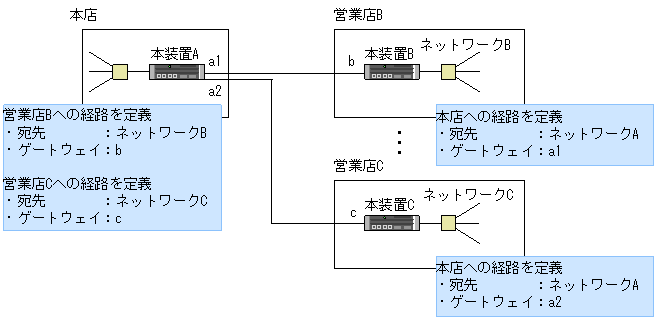

図15-4　スタティックルーティングのネットワーク構成例

[図データ]

＜この項の構成＞
(1)　スタティック経路の経路選択
(2)　スタティック経路のゲートウェイ種別
(3)　スタティック経路の動的監視

(1)　スタティック経路の経路選択

構成定義情報で宛先ネットワークごとに指定された複数の中継経路(ゲートウェイ)から適切な一つ，または複数のゲートウェイを選択して経路情報を生成します。ゲートウェイの選択は，該当するゲートウェイと通信できる状態にあるゲートウェイの中から構成定義情報の定義順で選択します。

選択されたスタティック経路が使用できなくなった(該当するインタフェースが障害となった)場合，スタティック経路は設定された複数の中継経路から適切な一つ，または複数の経路を再選択します。

本装置では，staticコマンドのmultipathパラメータを定義することによって，複数の転送先を生成できます。この複数の転送先(マルチパス)数は，optionsコマンドのmax-pathsパラメータに従います。

(2)　スタティック経路のゲートウェイ種別

中継経路(ゲートウェイ)には，直接接続された隣接ゲートウェイと，直接接続されない遠隔ゲートウェイを設定できます。隣接ゲートウェイは，該当するゲートウェイに対して，直接接続されたインタフェースの状態によって経路の生成・削除を制御します。遠隔ゲートウェイは，該当するゲートウェイへの経路があるかどうかによって経路の生成・削除を制御します。隣接ゲートウェイはgatewayパラメータで，遠隔ゲートウェイはremote-gatewayパラメータで指定してください。

(3)　スタティック経路の動的監視

スタティック経路は，ゲートウェイと直接接続されたインタフェースの状態，またはゲートウェイへの経路があるかどうかで経路の生成・削除を制御します。したがって，経路が生成されている場合でも，該当するゲートウェイへの到達保証はありません。本装置では，生成されたスタティック経路のゲートウェイに対し，周期的なポーリングによって，到達性を動的に監視する機能を持っています(staticコマンドのpollパラメータ)。本機能を使用することによって，「(2)　スタティック経路のゲートウェイ種別」で説明した経路生成・削除条件に加えて，該当するゲートウェイへの到達性が確保できている場合だけ，スタティック経路の生成を制御できます。
