解説書 Vol.1

14.6.2　拡張ヘッダ追跡機能

拡張ヘッダ追跡機能は，拡張ヘッダ付きのパケットに対して4層情報(TCP，UDPまたはICMPv6)を条件とするフィルタリングを行うための機能です。

＜この項の構成＞

(1)　拡張ヘッダ追跡機能を指定したときの動作

(1)　拡張ヘッダ追跡機能を指定したときの動作

フィルタリングの動作パラメータとして「拡張ヘッダ追跡」を設定したフロー検出条件に一致したパケットは，ソフトウェア処理によって拡張ヘッダをたどり，4層ヘッダ(TCPヘッダ，UDPヘッダ，ICMPv6ヘッダ，ヘッダなしなど)の情報を使用して再度フィルタリング検索が行われます。再度のフィルタリング検索の結果，再度「拡張ヘッダ追跡」を設定したフロー検出条件に一致したパケットは，ほかの動作パラメータ(「中継」または「廃棄」)に従います。拡張ヘッダ付きftpパケットの場合の，拡張ヘッダ追跡機能を指定したときのフィルタリング検索動作を「表14-10　拡張ヘッダ追跡機能を指定したときのフィルタリング検索動作(拡張ヘッダ付きftpパケット)」に示します。また，受信パケットと検索に使用するフィールドの関係を「図14-22　受信パケットと検索に使用するフィールドの関係」に示します。

表14-10　拡張ヘッダ追跡機能を指定したときのフィルタリング検索動作(拡張ヘッダ付きftpパケット)

フロー番号	フロー一致条件		中継動作指定	最初の検索	再度の検索
	上位プロトコル	宛先ポート		拡張ヘッダ 付きで検索※	4層ヘッダ で検索 ※
1	TCP	telnet	廃棄する	不一致	不一致
2	TCP	login	廃棄する	不一致	不一致
3	TCP	ftp	廃棄する	不一致	一致
4	TCP	すべて	中継する	不一致	−
5	UDP	すべて	中継する	不一致	−
6	ICMPv6	すべて	中継する	不一致	−
7	すべて	すべて	拡張ヘッダを追跡する	一致	−

注※　フロー番号順に検索します。

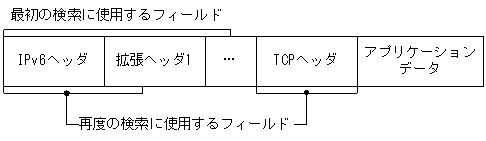

図14-22　受信パケットと検索に使用するフィールドの関係

注意

「拡張ヘッダ追跡」を設定したフロー検出条件に一致したパケットは，ソフトウェア処理によって中継性能が大幅に低下します。
