13.4.2 PIM-DM

PIM-DMはルータ間で使用されるマルチキャストルーティングプロトコルです。隣接情報やマルチキャスト配送ツリーへの参加および刈り込み要求などをやり取りし,受信したマルチキャストパケットの中継および廃棄処理を実施します。また,既存のユニキャストルーティングを利用することで,マルチキャストパケット送信元からの最短パスを使用してマルチキャストパケットを中継します。

本装置が送信するPIM-DMフレームのフォーマットおよび設定値はPIM-DM Internet-Draftに従います。

<この項の構成>
(1) PIM-DMメッセージサポート仕様
(2) PIM-DM version1との接続
(3) PIM-DMの動作
(4) 近隣検出
(5) Forwarderの決定
(6) マルチキャスト配送ツリーの刈り込み
(7) マルチキャスト配送ツリーの再接続
(8) 同一イーサネット上の刈り込み
(9) 冗長経路時の注意事項
(10) PIM-DMタイマ仕様

(1) PIM-DMメッセージサポート仕様

PIM-DMメッセージのサポート仕様を次の表に示します。

表13-5 PIM-DMメッセージのサポート仕様

メッセージタイプ 機能
PIM-Hello PIM近隣ルータの検出
PIM-Join/Prune マルチキャスト配送ツリーの参加および刈り込み
PIM-Assert Forwarderの決定
PIM-Graft マルチキャスト配送ツリーの再接続
PIM-Graft-Ack PIM Graftメッセージに対する応答

(2) PIM-DM version1との接続

本装置は,PIM-DM version2だけをサポートしているため,version1と接続できません。

(3) PIM-DMの動作

PIM-DMはマルチキャストパケットをその送信元ネットワークからすべてのグループメンバに配送するために,送信元を頂点とした配送ツリーを形成します。この配送ツリーはグループのすべてのメンバに到達するために必要な最小の配送ツリーに保持されます。グループメンバが存在しないインタフェースの場合,最初のマルチキャストパケット中継後にPIM-Pruneで刈り込まれ,また,新しいメンバがグループに参加した場合,PIM-Graftメッセージの送受信によって,再度配送ツリーに付加されます。また,送信元から各グループに対して最短パスで到達できるように,既存のユニキャストルーティングを使用して送信元からの最短パスを決定します。これは,受信したマルチキャストパケットを中継するときに,Reverse Path Forwardingチェックを行って送信元からの最短パス経由で受信したかどうかを判断するために使用します。

(a) 動作の流れ

PIM-DMは次に示す順序で動作します。

  1. 最初のマルチキャストパケットを受信すると,マルチキャストが使用できるインタフェースすべてにパケットを中継します。
    マルチキャストパケットを受信した場合,マルチキャストが使用できるインタフェース(受信インタフェースは除く)すべてにパケットを中継します。
  2. グループが存在しないインタフェースを刈り込みます。

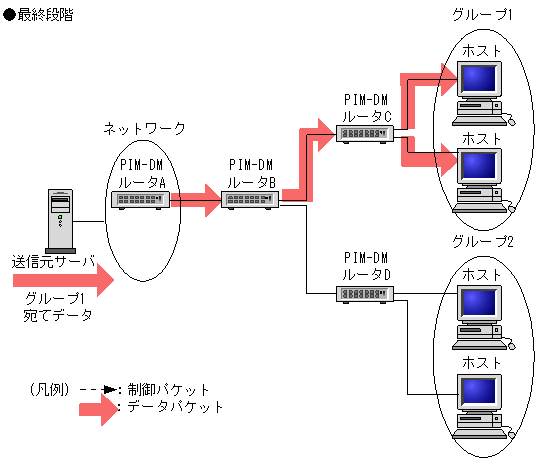

  3. 刈り込み動作終了後に,グループ1宛てのマルチキャストパケットを送信します。

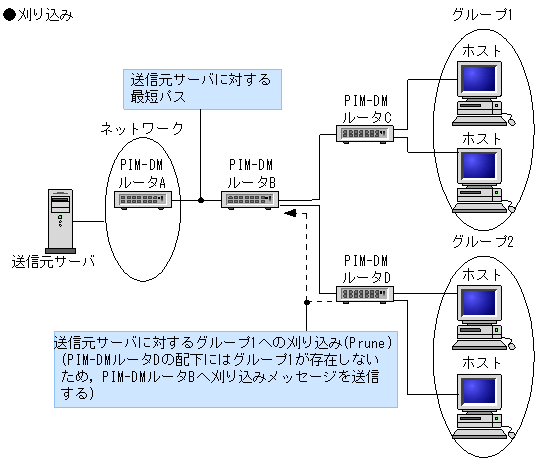

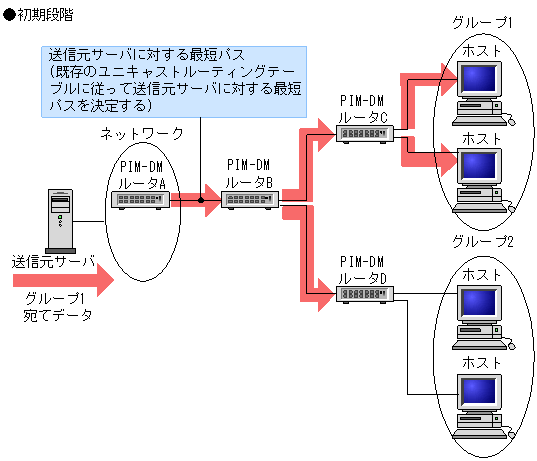

この動作の流れを次の図に示します。

図13-7 PIM-DMによるマルチキャストパケット中継処理

[図データ]

[図データ]

[図データ]

(4) 近隣検出

PIM-DMルータはマルチキャストができるすべてのインタフェースに定期的にPIM-Helloメッセージを送信します。PIM-HelloメッセージはAll-PIM-RoutersIPマルチキャストグループアドレス宛て(224.0.0.13)に送信します。このメッセージを受信することで,近隣のPIMルータを動的に検出します。

(5) Forwarderの決定

同一イーサネット上に複数のPIM-DMルータが接続している場合,そのネットワークに重複パケットがフォワードされる可能性があります。PIM-DMルータは同一イーサネット上に複数のPIM-DMルータが存在した場合,PIM-Assertメッセージに含まれるメトリックを参照し,送信元ネットワークに対して最も小さいメトリックを持ったルータが同一イーサネット上にパケットをフォワードする権利を持ちます。もしメトリックが等しい場合,より大きいIPアドレスを持ったルータがフォワードする権利を持ちます。

Forwarderを決定する流れを次に示します。

  1. メトリックのpreferenceを比較する。
  2. preferenceが等しい場合に,メトリックを比較する。
  3. 本装置はpreferenceを101,メトリックを1024固定でAssrtメッセージを送信する。

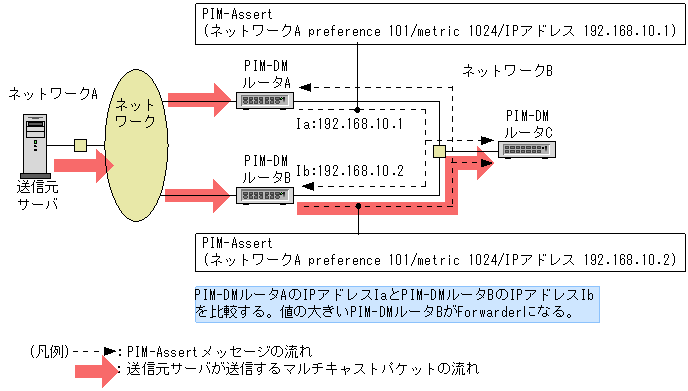

Forwarderの決定を次の図に示します。

図13-8 Forwarderの決定

[図データ]

(6) マルチキャスト配送ツリーの刈り込み

(a) 刈り込み前の動作

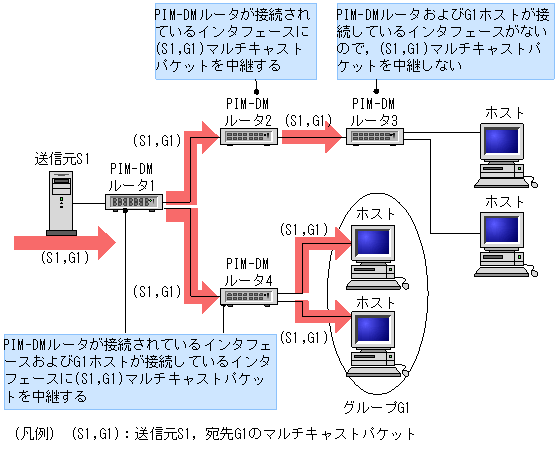

PIM-DMルータは最初にマルチキャストパケットを受信したとき,中継できるインタフェース(PIM-DM近隣ルータが存在する,またはIGMPメンバーシップ情報があるインタフェース)のすべてを配送ツリーに登録します。中継できるインタフェースがない場合,送信元に対する次ホップルータ(Forwarder)に対して,中継する必要がないことをPIM-Prune(刈り込み)メッセージで通知します。PIM-Pruneメッセージを受信したPIM-DMルータは,あらかじめ登録してあった配送ツリーからPIM-Pruneメッセージを受信したインタフェースを刈り込みます。マルチキャスト配送ツリーの刈り込み前の動作を次の図に示します。

図13-9 マルチキャスト配送ツリー刈り込み前の動作

[図データ]

(b) 刈り込み動作

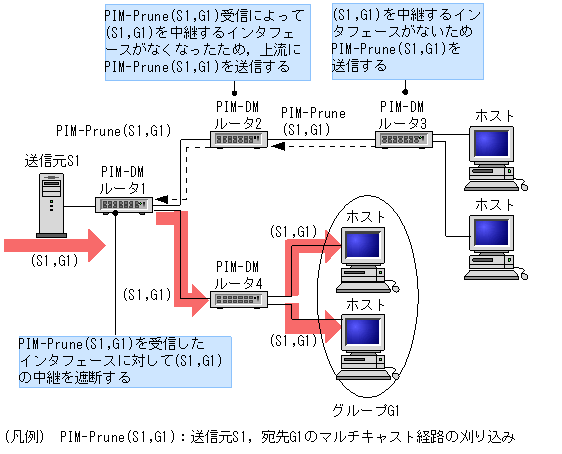

PIM-DMルータ3では,(S1,G1)マルチキャストパケットを中継するインタフェースがないため(S1,G1)マルチキャストパケットを受信したインタフェースに対してPIM-Prune(S1,G1)を送信し,自ルータが該当するインタフェースから(S1,G1)マルチキャストパケットを受信する必要がないことを通知します。また,PIM-DMルータ2は,PIM-Prune(S1,G1)を受信したことによって(S1,G1)マルチキャストパケットを中継するインタフェースがなくなったため(S1,G1)マルチキャストパケットを受信したインタフェースに対してPIM-Prune(S1,G1)を送信します。

マルチキャスト配送ツリーの刈り込み動作を次の図に示します。

図13-10 マルチキャスト配送ツリーの刈り込み動作

[図データ]

(7) マルチキャスト配送ツリーの再接続

マルチキャスト配送ツリーから刈り込んだツリーには該当する送信元から該当するグループへパケットは中継しません。しかし,刈り込んだツリーに新しくそのマルチキャストグループ参加があった場合,刈り込んだツリーに再接続(PIM-Graft)メッセージを送信します。PIM-DMルータはGraftメッセージを受信したら配送ツリーにそのインタフェースを追加しGraft Ackメッセージを返信します。

(a) 再接続動作

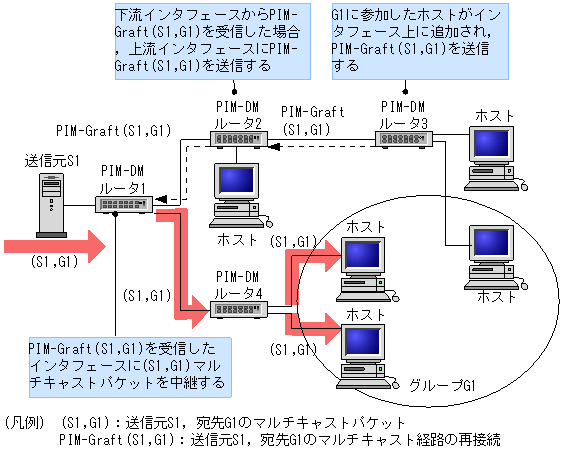

PIM-DMルータ3で,新しくG1に参加したホストが下流インタフェース上に追加された場合,G1に対してPIM-Prune(S1,G1)を送信したインタフェースにPIM-Graft(S1,G1)を送信し再接続要求をします。PIM-DMルータ2では,PIM-Prune(S1,G1)を受信したインタフェースからPIM-Graft(S1,G1)を受信した場合,PIM-Prune(S1,G1)を送信したインタフェースにPIM-Graft(S1,G1)を送信します。

図13-10 マルチキャスト配送ツリーの刈り込み動作」に示すマルチキャスト配送ツリーの刈り込み状態から新しくそのマルチキャストグループに参加があった場合の,マルチキャスト配送ツリーへの再接続動作を次の図に示します。

図13-11 マルチキャスト配送ツリーへの再接続動作

[図データ]

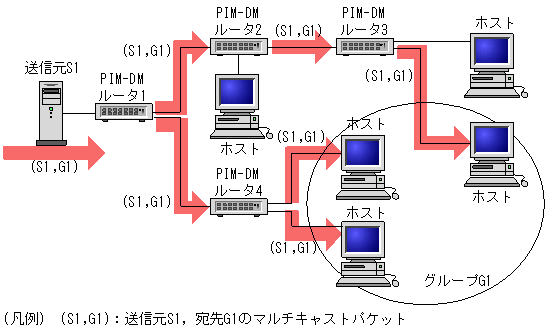

(b) 再接続後のマルチキャストパケットの流れ

PIM-DMルータ1にはマルチキャストパケットが中継されているため,PIM-Graft(S1,G1)を受信したインタフェースに(S1,G1)マルチキャストパケットを中継します。

図13-10 マルチキャスト配送ツリーの刈り込み動作」に示すマルチキャスト配送ツリーの刈り込み状態から新しくそのマルチキャストグループに参加があった場合の,マルチキャスト配送ツリーへの再接続後動作を次の図に示します。

図13-12 マルチキャスト配送ツリーへの再接続後動作

[図データ]

(8) 同一イーサネット上の刈り込み

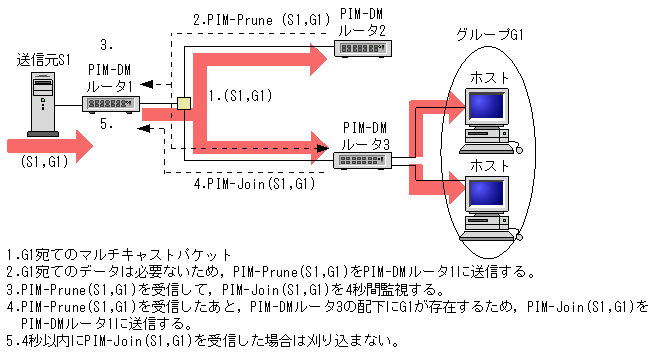

同一イーサネット上でPIM-DMルータ2がPIM-DMルータ1にグループG1に対してのPIM-Pruneメッセージを送信した場合,PIM-DMルータ1はそのインタフェースを刈り込むまで4秒間待ちます。その間にグループG1のPIM-Join(以前に送信されたPIM-Pruneメッセージをキャンセルする)メッセージを受信しない場合は,そのインタフェースを刈り込みます。PIM-Joinを受信した場合は,刈り込みを中止します。PIM-DMルータ3はPIM-DMルータ2がPIM-DMルータ1に対して送信したPIM-Pruneメッセージを受信して,もし自装置がPIM-DMルータ1からグループG1宛てのパケットを受信したい場合は,3秒以内にPIM-DMルータ1にPIM-Joinメッセージを送信し,PIM-DMルータ1に刈り込みをキャンセルさせます。Multi-access イーサネット上でのPIM-PruneおよびPIM-Joinの動作を,次の図に示します。

図13-13 Multi-access イーサネット上でのPIM-PruneおよびPIM-Joinの動作

[図データ]

(9) 冗長経路時の注意事項

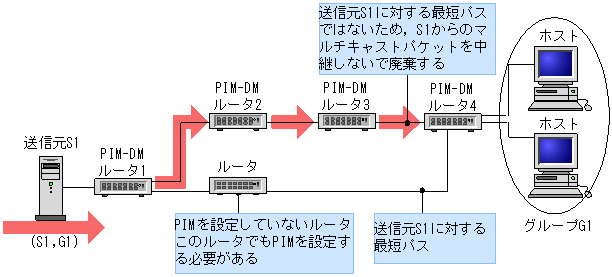

次の図に示すような冗長構成の場合,マルチキャストパケットがフォワードされないので注意してください。したがって,冗長経路がある場合は,その経路上のすべてのルータでPIMの設定が必要になります。

図13-14 冗長経路時の注意

[図データ]

(10) PIM-DMタイマ仕様

PIM-DMが使用するタイマ値を次の表に示します。

表13-6 PIM-DMタイマ

タイマ 値(秒) 備考
PIM-Hello周期 30
近隣タイムアウト 105 3.5×PIM-Hello周期
PIM-Assertタイムアウト 210
PIM-Prune Delayタイマ 4
Prune Life Time 210 PIM-Pruneを受信している場合は,受信しているPIM-PruneのLife timeの最大値

(凡例) −:該当しない

注 PIM-DMタイマの値は変更できません。
