解説書 Vol.1

11.3.3　コミュニティ

本装置では経路情報に付加されたCommunity属性を使用して，経路情報の広告範囲を制限できます。

＜この項の構成＞

(1)　Community属性の種類

(2)　インポート・フィルタとCommunity属性の使用例

(1)　Community属性の種類

本装置で取り扱うCommunity属性の値は，次の2種類に分けられます。

• RFC1997であらかじめ定義された値(コード)
  通知された経路情報にRFC1997であらかじめ定義された値のCommunity属性が付加されている場合，その値に従い経路情報を広告します。RFC1997で定義され，本装置で使用できるCommunity属性については「表11-8　本装置で使用できるCommunity属性」を参照してください。

• 構成定義情報のインポート・フィルタまたはエキスポート・フィルタで指定された任意の値
  通知された経路情報に構成定義情報のインポート・フィルタまたはエキスポート・フィルタで指定された任意の値のCommunity属性が付加されている場合，構成定義情報に従ってその経路情報を取り込むかどうか(インポート・フィルタ時)，または広告するかどうか(エキスポート・フィルタ時)を制御します。


また，インポート・フィルタ，およびエキスポート・フィルタによって本装置が通知する経路情報に任意のCommunity属性を付加できます。

RFC1997で定義され，本装置で使用できるCommunity属性を「表11-8　本装置で使用できるCommunity属性」に示します。また，Community属性を持つ経路情報の広告範囲を「図11-14　Community属性を持つ経路情報の広告範囲」に示します。

表11-8　本装置で使用できるCommunity属性

Community属性	内容
no-export	この経路情報をAS外に広告しません。
no-advertise	この経路情報をほかのピアに広告しません。
no-export-subconfed	「通常構成(非コンフィデレーション構成)時」 この経路情報を外部ピアに広告しません。 「コンフィデレーション構成時」 この経路情報を他ASを含めたメンバーAS外に広告しません。

注　通常構成ではCommunity属性no-exportとno-export-subconfedは同じ意味を持ちます。コンフィデレーション構成でのcommunity属性の取り扱いは「11.3.6　コンフィデレーション」を参照してください。

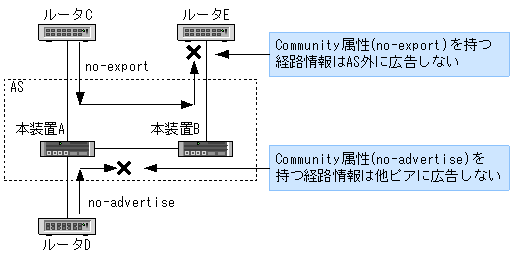

図11-14　Community属性を持つ経路情報の広告範囲

(2)　インポート・フィルタとCommunity属性の使用例

インポート・フィルタとCommunity属性の使用例を次の図に示します。

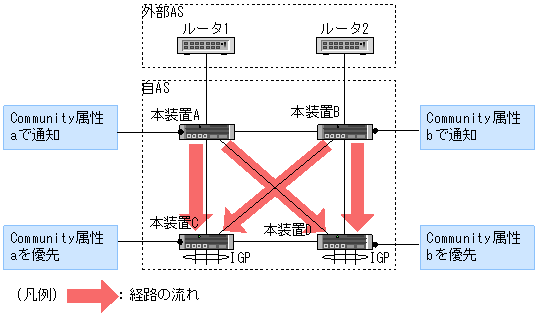

図11-15　インポート・フィルタとCommunity属性の使用例

この図で，一つの外部ASに2台のルータ(本装置Aと本装置B)が接続されているものとします。AS外へのトラフィックの負荷分散を考慮し，本装置Cからのトラフィックは本装置Aを経由しAS外に，本装置Dからのトラフィックは本装置Bを経由しAS外に優先して中継するものとします。このような場合，各ルータに次のような設定をすると，負荷分散できるようになります。

1. 本装置Aから内部ピアに通知する経路情報にCommunity属性aを付加します。
   (エキスポート・フィルタで指定できます)

2. 本装置Bから内部ピアに通知する経路情報にCommunity属性bを付加します。
   (エキスポート・フィルタで指定できます)

3. 本装置Cで，受信した経路情報がCommunity属性aを持つ場合，該当する経路情報のプリファレンス値をx(x＜y)に設定し，受信した経路情報がCommunity属性bを持つ場合，該当する経路情報のプリファレンス値をy(x＜y)に設定します。つまり，本装置Aから通知された経路情報を優先します。
   (インポート・フィルタで指定できます)

4. 本装置Dで，受信した経路情報がCommunity属性aを持つ場合，該当する経路情報のプリファレンス値をy(x＜y)に設定し，受信した経路情報がCommunity属性bを持つ場合，該当する経路情報のプリファレンス値をx(x＜y)に設定します。つまり，本装置Bから通知された経路情報を優先します。
   (インポート・フィルタで指定できます)
