9.5.1　ロードバランス概説

ロードバランスは，マルチパス接続(宛先ネットワークアドレスに対し複数の経路を構築)によって，IPレイヤのルーティング制御で，増大するトラフィックの負荷を分散する機能です。高帯域の回線にアップグレードしないで，既存の回線を集合して高帯域を供給します。

本装置が実装するロードバランスには4種類あり，大きく二つに分類されます。一つは，レイヤ2で行うロードバランスとして，ATM回線で実現するロードバランス，WAN回線で実現するRFC標準のマルチリンクPPPと独自手順のオーバーロードです。もう一つは，この節で説明するレイヤ3で実現するロードバランスです。

マルチパスを使用した負荷分散を「図9-18　マルチパスを使用した負荷分散(隣接ルータが単一の場合)」および「図9-19　マルチパスを使用した負荷分散(隣接ルータが複数の場合)」に示します。この図では四つのパスを利用して，ネットワークAからネットワークＢ内のサーバ宛てのパケットをハードウェア処理で高速に中継します。

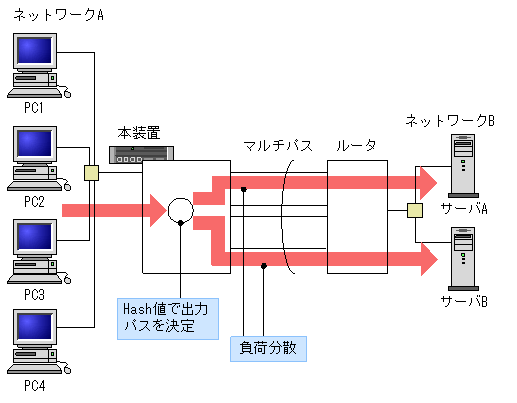

図9-18　マルチパスを使用した負荷分散(隣接ルータが単一の場合)

[図データ]

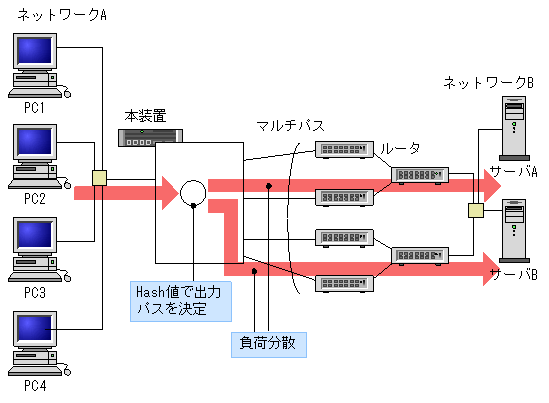

図9-19　マルチパスを使用した負荷分散(隣接ルータが複数の場合)

[図データ]
