物理ポートバックアップはバックアップ元物理ポートがDOWNした契機に,同一インタフェース配下のバックアップ先ISDN回線を接続する方式です。
この方式は同一インタフェース配下の物理メディアを切り替えるバックアップ方式のため,IPなどのレイヤ3プロトコル手順は専用線からISDNへの切り替えを意識しません。このため,バックアップ元とバックアップ先の接続相手は同一である必要があります。なお,RPをわたったバックアップはできません。
なお,この方式は「5.5 オーバーロード」に述べるBOD機能によって実現されます。ただし,この場合は必ずしもトラフィック分散を行う必要はありません。

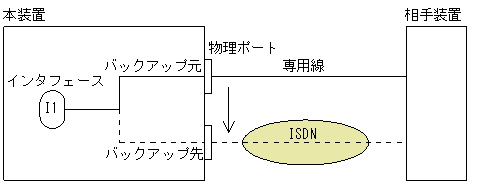

物理ポートバックアップの概念を次の図に示します。
- <この節の構成>
- 8.2.1 回線バックアップ仕様
- 8.2.2 バックアップ切り替え条件
