4.4.3　PPPoE使用時の注意事項

  1. PPPoEを設定したインタフェースでPPPoE以外のパケットを受信した場合，またはPPPoEを設定していないインタフェースでPPPoEパケット(VLAN Tag付きを含む)を受信した場合，本装置はそのパケットをハードウェアで廃棄します。PPPoE/Tag-VLAN連携設定と受信パケット種別を次の表に示します。

    表4-22　PPPoE/Tag-VLAN連携設定と受信パケット種別

    受信パケット PPPoE/Tag-VLAN連携設定※1
    PPPoE設定あり PPPoE/VLAN
    設定なし    		 VLAN設定あり
    PPPoE(VLAN Tagなし) 中継 廃棄 廃棄
    VLAN Tag付きPPPoE 廃棄※2 廃棄 廃棄

    注※1　PPPoEとTag-VLAN連携の両方を混在定義できません。

    注※2　ソフトウェアで廃棄します。


  2. 複数ポートにPPPoEを設定し，スイッチなどを介して1サービスの複数セッションを利用することはできません。複数ポートにPPPoEを設定して，それぞれ別サービスを利用し，本装置全体として複数セッションを利用することは可能です。
    複数セッション利用例として，複数セッション利用できるネットワーク構成例を図4-9　複数セッションを利用できるネットワーク構成例に，複数セッションを利用できないネットワーク構成例を図4-10　複数セッションを利用できないネットワーク構成例に示します。

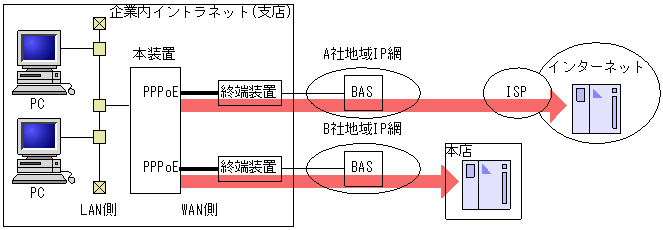

    図4-9　複数セッションを利用できるネットワーク構成例

    [図データ]

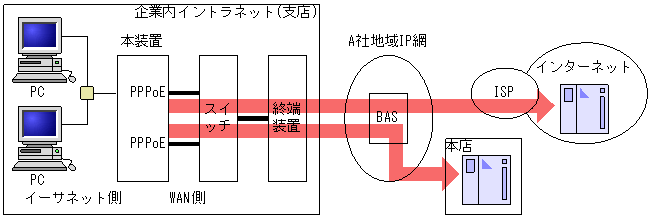

    図4-10　複数セッションを利用できないネットワーク構成例

    [図データ]
