4.3.1　プロトコル仕様

Tag-VLANはイーサネットフレーム(規格としてはFDDI，Token Ringも対象)にTagと呼ばれる識別子を埋め込むことで，VLAN情報(=VLAN ID)を離れたセグメントへと伝えることができます。

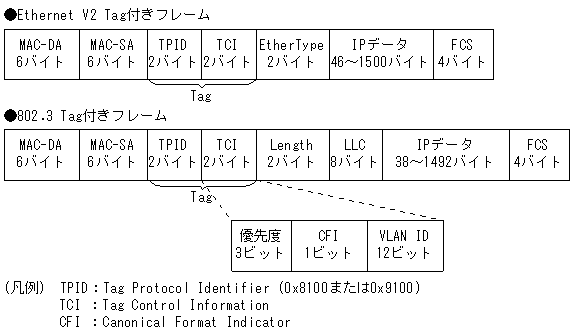

Tag付きフレームのフォーマットを次の図に示します。この図のようにTag-VLANのEthernetフレームフォーマットは，Ethernet V2フォーマットと802.3フォーマットの2種類あります。

図4-3　Tag付きフレームのフォーマット

[図データ]

Tagが埋め込まれることから，フレーム長は従来よりも4バイト長くなります。つまり，最小64バイト〜最大1518バイト(FCSを含む)のフレーム長は，最小64バイト〜最大1522バイトとなります。なお，フレームを送信する場合64バイト以下のフレームは68バイトでなく64バイトにパディングします。LANスイッチを接続する場合はTag情報を含めて64バイトのフレームを受信できることを確認してください。

VLAN IDの格納サイズは12ビットであるため，その値は1〜4095になります。VLAN ID=0はVLANではないことを意味するため使用できません。VLAN IDはIPインタフェースに対して設定できますが，各装置に対して手動で設定する必要があります。IEEEでは自動設定するプロトコルとして，LANスイッチ間で動作するGVRP(GARP VLAN Registration Protocol)を規定しましたが，サポートしている端末(PCなど)はまだ多くありません。
