2.2.1 ハードウェアの構成要素

ハードウェアの構成要素について説明します。

<この項の構成>
(1) 各装置の概略
(2) ネットワーク間接続装置筐体
(3) 基本制御機構(BCU)
(4) ルーティングマネージャ(RM)
(5) ルーティング処理機構(RP)
(6) ネットワークインタフェース機構(NIF)
(7) 電源機構(PS)
(8) 主記憶機構(MS)
(9) 記憶カード機構(MC)
(10) インタフェースケーブル

(1) 各装置の概略

各装置の概略を次の図に示します。

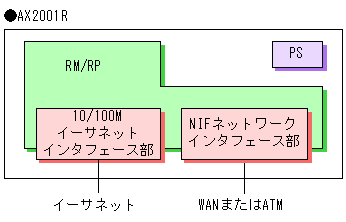

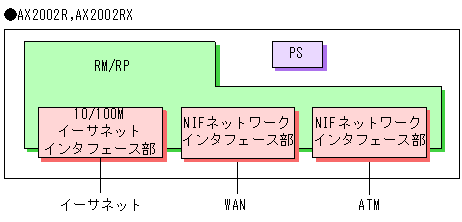

図2-3 各装置の概略

[図データ]

[図データ]

(2) ネットワーク間接続装置筐体

AX2001R,AX2002R,AX2002RXにそれぞれ対応した筐体で,ファンなどが含まれています。各筐体の構成要素と搭載できる最大モジュール数を次の表に示します。

表2-3 各筐体の構成要素と搭載できる最大モジュール数

装置筐体 構成要素 搭載できる
最大モジュール数
AX2001R RM,RP 1(内蔵)
NIF 1
PS 1(内蔵)
AX2002R
AX2002RX
RM,RP 1(内蔵)
NIF 2
PS 1(内蔵)

(3) 基本制御機構(BCU)

BCU(Basic Control module)は,主にルーティングマネージャ(RM)とルーティング処理機構(RP)から構成されます。

表2-4 各装置のBCU形名略称と構成

装置筐体 BCU形名略称 構成
AX2001R 筐体に内蔵
  • RM,RP,10BASE-T/100BASE-TX 2回線(VRRP,VLAN,帯域制御対応)
AX2002R
AX2002RX
筐体に内蔵
  • RM,RP,10BASE-T/100BASE-TX 4回線(VRRP,VLAN,帯域制御対応)

(4) ルーティングマネージャ(RM)

RM(Routing Manager)は装置全体の管理およびルーティングプロトコル処理を行います。また,ルーティングテーブルを作成・更新し,ルーティングテーブルをRPに配布します。

AX2001R,AX2002R内蔵のRMはCeleron(566MHz)プロセッサと一つの主記憶機構(MS)スロットと,二つの記憶カード機構(MC)があります。主記憶機構として,128MB(BMS128A)または256MB(BMS256A)が搭載でき,最大で256MBのメモリを実装できます。また,RS232Cコンソール 1ポートが搭載されています。

AX2002RX内蔵のRMはCeleron(566MHz)プロセッサと二つの主記憶機構(MS)スロットと,二つの記憶カード機構(MC)があります。主記憶機構として,二つの256MB(BMS256A)を標準搭載し,512MBのメモリを実装します。また,RS232Cコンソール1ポートが搭載されています。

(5) ルーティング処理機構(RP)

RP(Routing Processor)にはパケット転送エンジン(Packet forwarding ASIC)とルーティング・QoSテーブル検索エンジン(Routing/QoS-table lookup ASIC)があります。本装置はハードウェアでルーティングテーブル,フィルタリング・テーブルおよびQoS(Quality of Service)テーブルを検索し,パケットの送受信を行います。これによって高速な処理を実現しています。

RPにはMIPSプロセッサが搭載されており,PPP,フレームリレー,ATMなどのネットワークインタフェースのプロトコル処理,統計,障害処理をソフトウェアで行います。また,IPX,ブリッジのパケット中継処理もソフトウェアで行います。

RPの概要を次の表に示します。

表2-5 RPの概要

RPの種類 機能 パケット
転送能力
メモリ
AX2000R内蔵RP
  • バックアップ
  • QoS/Diff-serv
  • マルチキャスト
  • Tag-VLAN連携
  • IPv4,IPv6デュアルスタック
約1Mpacket/s 128MB(標準)

(6) ネットワークインタフェース機構(NIF)

NIF(Network Interface board)は各種メディア対応のインタフェース部で,複数の種類があり,物理レイヤの処理を行います。

NIFの種類を次の表に示します。

表2-6 ネットワークインタフェース機構(NIF)の種類

分類 NIF略称 インタフェース
イーサネット NEB100-4TB 10BASE-T/100BASE-TX(VRRP,VLAN,帯域制御対応) 4回線
NEB100-1TC 10BASE-T/100BASE-TX(VRRP,VLAN,64VLL帯域制御対応) 1回線
NEB1G-1B 1000BASE-X(SX/LX/LH,VRRP,VLAN,帯域制御対応) 1回線
WAN NWBMX2-4 V24(〜64k)/X35(〜2M)/X21(〜2M) 同期シリアル 2回線
基本インタフェース(64/128k) 1回線 (専用線,ISDN)
高速デジタル回線(1.5M) 1回線 (専用線,ISDN)
NWBJB-4 基本インタフェース(64/128k) 4回線 (専用線,ISDN)
ATM NAB25M-1 25Mbit/s,ATM 1回線
NABOC3-1M SONET/SDH OC-3c/STM-1(150M) ATM1回線
(マルチモードファイバ)
NABOC3-1S SONET/SDH OC-3c/STM-1(150M) ATM1回線
(シングルモードファイバ)

(7) 電源機構(PS)

PS(Power Supply)は,外部供給電源から装置内で使用する各種直流電源(5V,3.3Vほか)を生成します。外部供給電源としてAC100V(50/60Hz)を使用します。

(8) 主記憶機構(MS)

主記憶機構には128MBのBMS128A,256MBのBMS256Aがあります。

(9) 記憶カード機構(MC)

記憶カードは64MB(BMC64)または256MB(BMC256)のフラッシュメモリカードです。ソフトウェア,構成定義情報,ログ情報格納などに使用します。ファイルのバックアップのためフラッシュメモリカードは2枚搭載することをお勧めします。

(10) インタフェースケーブル

インタフェースケーブルは,シリアル回線のV.24/V.35/X.21用については本装置の専用ケーブルを用意しています。V.24,V.35,X.21ともNIFのコネクタは共通ですが,インタフェース種別に応じてケーブルが異なります。なお,シリアル回線用以外のケーブルはユーザ側で準備する必要があります。
