6.3.6　SNMPオペレーションのメッセージフォーマット

SNMPのオペレーションを行うメッセージフォーマットは，RFC1157で規定されています。メッセージフォーマットの概要を次の図に示します。

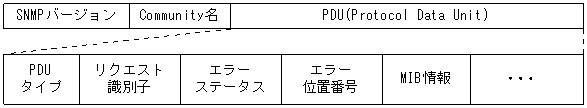

図6-16　SNMPオペレーションメッセージフォーマット

[図データ]

GetRequest，GetNextRequest，GetBulkRequest，SetRequest，GetResponseの各オペレーションのメッセージフォーマットは同じです。PDUタイプの値によってメッセージが区別されます。

オペレーション時は，オペレーションの種別を区別するために次の項目に値を設定してSNMPエージェントにメッセージを送信します。

PDUタイプコードを次の表に示します。

表6-1　PDUタイプコード

オペレーション コード
GetRequest 0xA0
GetNextRequest 0xA1
SetRequest 0xA2
GetResponse 0xA3
GetBulkRequest 0xA5

オペレーションの結果エラーが発生した場合，SNMPエージェントはエラーステータスにエラーコードを設定し，何番目のMIB情報でエラーが発生したかをエラー位置番号に設定したGetResponseオペレーションの応答を返します。オペレーションの結果が正常なら，エラーステータスにエラーなしのコードを設定し，MIB情報内にオペレーションしたMIB情報を設定したGetResponseオペレーションの応答を返します。エラーステータスコードを次の表に示します。

表6-2　エラーステータスコード

エラーステータス コード 内容
noError 0 エラーはありません。
tooBig 1 データサイズが大きくPDUに値を設定できません。
noSuchName 2 指定MIBがない，または書き込みできませんでした。
badValue 3 設定値が不正です。
readOnly 4 書き込みできませんでした(本装置では応答することはありません)。
GenError 5 コード0〜4以外のエラーが発生しました。
noAccess 6 アクセスできないMIBに対してsetを行おうとしました。
wrongType 7 MIBで必要なタイプと異なるタイプが指定されました。
wrongLength 8 MIBで必要なデータ長と異なる長さが指定されました。
wrongEcoding 9 ASN.1符号が不正でした。
wrongValue 10 MIB値が不正でした。
noCreation 11 該当するMIBが存在しません。
inconsistentValue 12 現在何か理由があって値が設定できません。
resourceUnavailable 13 値の設定のためにリソースが必要だが，リソースが利用できません。
commitFaild 14 値の更新に失敗しました。
undoFaild 15 値の更新に失敗したときに，更新された値を元に戻すのに失敗しました。
notWriteable 17 セットできません。
inconsistentName 18 該当するMIBが存在しないため，現在は作成できません。
