解説書 Vol.2
MIBの構造はツリー構造になっています。MIBはツリ−構造のため,各ノードを識別するために番号を付けて表す決まりになっています。rootから各ノードの数字を順番にたどって番号を付けることで個々のMIB情報を一意に識別できます。この番号列をオブジェクトIDと呼びます。オブジェクトIDはrootから下位のオブジェクトグループ番号をドットで区切って表現します。例えば,sysDescrというMIBをオブジェクトIDで示すと1.3.6.1.2.1.1.1になります。MIBツリーの構造例を次の図に示します。

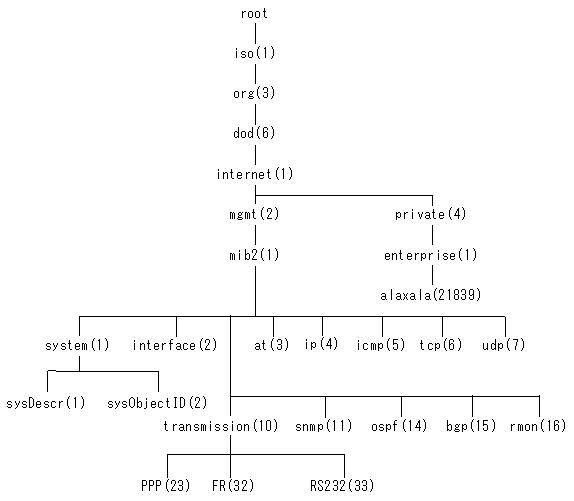

図6-5 MIBツリーの構造例
