5.6　障害検出の仕組み

マスタ状態の本装置は定期的な周期(デフォルト1秒)でADVERTISEMENTパケットと呼ばれる稼働状態確認用のパケットを，仮想ルータを設定したイーサネットインタフェースから送出します。バックアップ状態のルータはマスタ状態のルータが送出するADVERTISEMENTパケットを受信することによって，マスタ状態のルータに障害がないことを確認します。ADVERTISEMENTパケットの送出を次の図に示します。

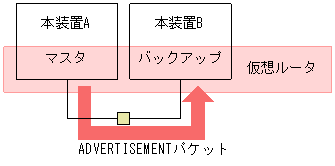

図5-10　ADVERTISEMENTパケットの送出

[図データ]

マスタ状態となっている本装置に障害が発生した場合，ADVERTISEMENTパケットを送出できません。例えば，本装置全体がダウンしてしまった場合や，仮想ルータが設定されているイーサネットインタフェースからパケットを送出できなくなるような障害が発生した場合，ケーブルの抜けなどの場合です。

バックアップ状態の本装置は一定の間ADVERTISEMENTパケットをマスタ状態のルータから受信しなかった場合に，マスタルータに障害が発生したと判断し，バックアップからマスタへと状態を変化させます。
