5.5　VRRPポーリングの障害検出の仕組み

VRRPポーリングの障害検出の仕組みについて説明します。VRRPポーリングは通常時，通常時試行間隔(構成定義パラメータのcheck-status-interval)の指定値(単位：秒)でポーリングを行います。疎通可能状態である場合，応答が返らないままタイムアウトすると，障害発生検証を行います。

障害発生検証では，障害検証時試行間隔(構成定義パラメータのfailure-detection-interval)の指定値(単位：秒)で，試行回数(構成定義パラメータのcheck-trial-times)のポーリングを行います。このときに，障害検出疎通正常判定閾値(構成定義パラメータのfailure-detection-times)で指定した回数分応答が返ってくるか判定し，この回数を満たせなくなった時点で障害と判定します。障害検出動作シーケンスを次の図に示します。

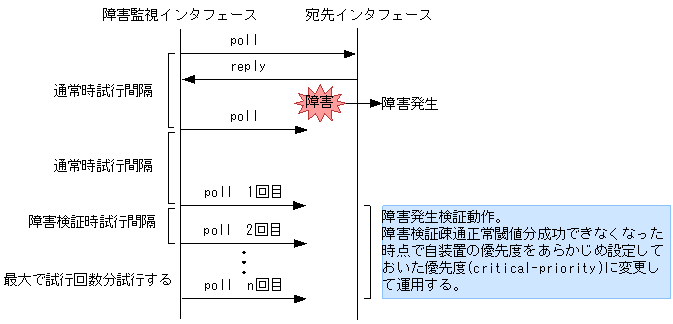

図5-8　障害検出動作シーケンス

VRRPポーリングの障害回復検出の仕組みについて説明します。VRRPポーリングは通常時，通常時試行間隔で指定した間隔でポーリングを行います。疎通不可能状態である場合，応答が返ってくると障害回復検証を行います。障害回復検証では，障害回復検証時試行間隔(構成定義パラメータのrecovery-detection-interval)の指定値(単位：秒)で，試行回数分ポーリングを行います。このとき，障害回復疎通正常判定閾値(構成定義パラメータのrecovery-detection-times)で指定した回数分応答が返ってくるか判定し，この回数を満たした時点で障害回復と判定します。障害回復動作のシーケンスを次の図に示します。

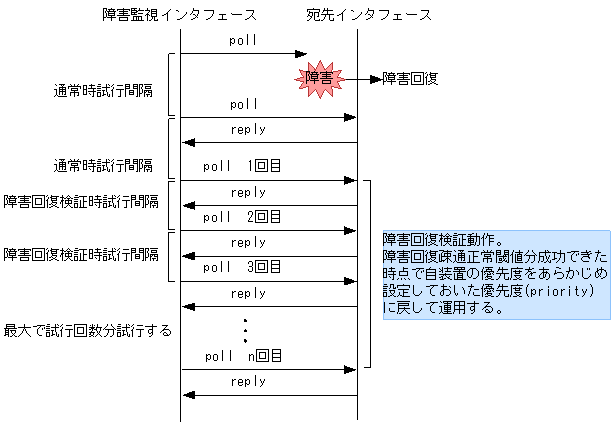

図5-9　障害回復動作シーケンス
