4.5.1　インタフェースのブリッジ動作モード

本装置はインタフェースごとにブリッジ機能を有効にするか無効にするか，スパニングツリー・アルゴリズムを実行するか実行しないかを指定できます。各インタフェースのブリッジ動作モードには次の3種類があります。

• SPT
  スパニングツリー・アルゴリズムを実行し，ブリッジ中継を行うインタフェース

• Bridge
  スパニングツリー・アルゴリズムは実行しないが，ブリッジ中継を行うインタフェース

• Not Bridge
  まったくブリッジとして動作しないインタフェース


これらのブリッジ動作モードはインタフェースごとに独立して設定できます。ブリッジインタフェースの動作モード設定例を次の図に示します。

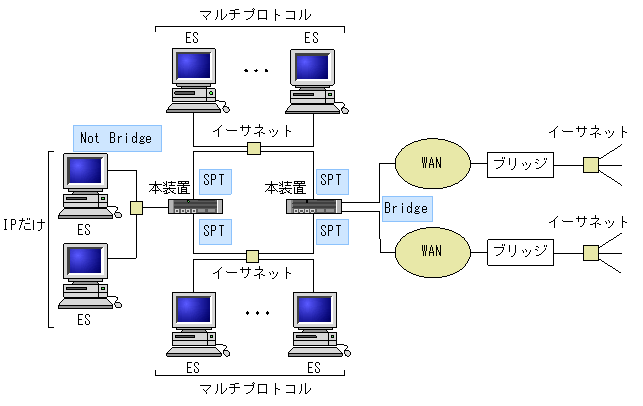

図4-9　ブリッジインタフェースの動作モード設定例

この図では，イーサネット側は並列ブリッジ接続としスパニングツリー・アルゴリズムを実行してネットワーク障害に対処します。WAN側で並列ブリッジ接続がないネットワーク構成では，スパニングツリー・アルゴリズムを実行しません。これによって余分なBPDUがWAN上に送信されません。また，IPフレームだけを流してほかの上位プロトコルのフレームを流したくないネットワーク側はブリッジインタフェースを定義しないか，または「Not Bridge」(デフォルトはNot Bridge)を設定しておけば，このインタフェースでIPルーティングだけを行います。
