7.10.1　PIM-SMネットワークで通信ができない

＜この項の構成＞
(1)　PIM-SMネットワーク
(2)　PIM-SSMネットワーク

(1)　PIM-SMネットワーク

[図データ]

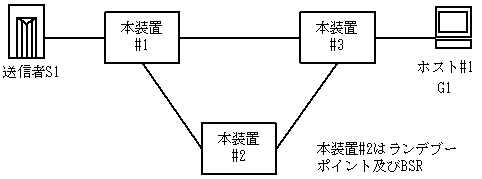

図に示すIPv6 PIM-SMネットワークの構成にて，送信元S1からG1宛のパケットがホスト#1で受信できない場合，次の手順にしたがって対処してください。

  1. 本装置#3でshow ipv6 mld interfaceコマンドを実行し，ホスト#1とのインタフェースが表示されること，フィルタなどによる中継抑止定義がないことを確認してください。
  2. 本装置#3でshow ipv6 mld groupコマンドを実行し，G1グループにホスト#1が参加していることを確認してください。
  3. 本装置#3でshow ipv6 mrouteコマンドを実行し，送信元S1からG1へのIPv6マルチキャストルーティングキャッシュ（S,G）およびG1へのIPv6マルチキャストルーティングキャッシュ（*,G）が存在していることを確認してください。存在しない場合は，本装置と#1および#2とのIPv6 PIM-SMのインタフェース定義がenableであり，フィルタなどによる中継抑止定義がないことを確認してください。
  4. 本装置#1でshow ipv6 mrouteコマンドを実行し，送信元S1からG1へのIPv6マルチキャストルーティングキャッシュが存在していることを確認してください。存在しない場合は，S1とのIPv6 PIM-SMのインタフェース定義がenableであり，フィルタなどによる抑止定義がないことを確認してください。
  5. IPv6ルーティングキャッシュの下流が存在しない場合，show ipv6 pim neighborで本装置#2と本装置#3が表示されていることを確認してください。また，IPv6ルーティングキャッシュが存在しない場合は，show ipv6 pim bsrおよびshow ipv6 pim rendezvous-point mappingを実行し，BSRおよびランデブーポイント（RP）が本装置#2であることを確認してください。
  6. BSRおよびランデブーポイント（RP）が存在しないか本装置#2でない場合，本装置#2でshow ipv6 pim bsrおよびshow ipv6 pim rendezvous-point mapping コマンドを実行し，本装置がBSRおよびランデブーポイント（RP）であることを確認してください。本装置がBSRおよびランデブーポイントでない場合，構成定義情報でBSRおよびランデブーポイントの定義が正しいか確認してください。
  7. 本装置#2でshow ipv6 mrouteコマンドを実行し，送信元S1からG1へのIPv6マルチキャストルーティングキャッシュ（S,G）およびG1へのIPv6マルチキャストルーティングキャッシュ（*,G）が存在していることを確認してください。存在しない場合は，本装置#1および本装置#3とのIPv6 PIM-SMのインタフェース定義がenableであり，フィルタなどによる中継抑止定義がないことを確認してください。
  8. IPv6ルーティングキャッシュの下流が存在しない場合，show ipv6 pim neighborで本装置#1と本装置#3が表示されていることを確認してください。
  9. ルーティングキャッシュが存在しない場合は，本装置#3でshow ipv6 pim bsrおよびshow ipv6 pim rendezvous-point mapping を実行し，BSRおよびランデブーポイント（RP）が本装置#2であることを確認してください。

(2)　PIM-SSMネットワーク

[図データ]

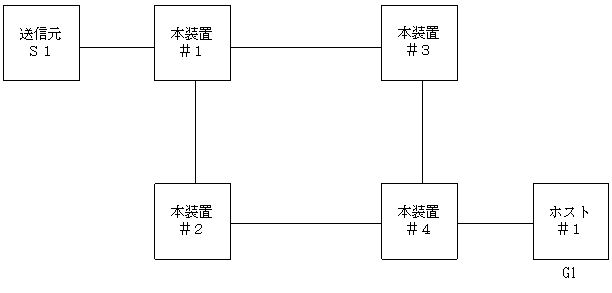

図に示すIPv6 PIM-SSMネットワークの構成にて，送信元S1からG1宛のパケットがホスト#1で受信できない場合，次の手順にしたがって対処してください。

  1. すべての本装置の構成定義情報にSSMが定義され，G1がSSMアドレスであることを確認してください。
  2. 本装置#4でshow ipv6 mld interfaceコマンドを実行し，ホスト#1とのインタフェースが表示されること，フィルタなどによる中継抑止定義がないことを確認してください。
  3. 本装置#4でshow ipv6 mld groupコマンドを実行し，G1グループにホスト#1が参加していることを確認してください。
  4. 本装置#4でssm-joinの構成定義情報に（G1,S1）が定義されていることを確認してください。
  5. 送信元S1のデータ送信を行うインタフェースにS1が定義されていることを確認してください。複数個のIPv6アドレスが設定されている場合（アドレスの自動設定機能が有効になっている場合など）には，送信されるデータの送信元アドレスがS1であることを確認してください。
  6. 本装置#4でshow ipv6 rpfコマンドを実行し，Ｓ1への経路を認識していることを確認してください（ここでは本装置#2側を上流とします）。
  7. 本装置#4でshow ipv6 mrouteコマンドを実行し，送信元S1からG1へのIPv6マルチキャストルーティングキャッシュ（S,G）が存在していることを確認してください。存在する場合は，iifが#2側のインタフェースで，oifがホスト#1側のインタフェースであるSSMエントリであることを確認してください。存在しない場合は，本装置と#2のIPv6 PIM-SMのインタフェース定義がenableであり，フィルタなどによる中継抑止定義がないことを確認してください。
  8. 本装置#4でshow ipv6 pim neighborコマンドを実行し，本装置#4が本装置#2を認識できていることを確認してください。
  9. 本装置#2でshow ipv6 mrouteコマンドを実行し，送信元S1からG1へのマルチキャストルーティングキャッシュ（S1,G1）が存在していることを確認してください。存在する場合は，iifが装置#1側のインタフェースで，oifが装置#4側のインタフェースであるSSMエントリであることを確認してください。存在しない場合は，本装置#4および本装置#1とのPIM-SMのインタフェース定義がenableであり，フィルタなどによる中継抑止定義がないことを確認してください。
  10. 本装置#2でshow ipv6 pim neighborコマンドを実行し，本装置#2で本装置#4および本装置#1が表示されていることを確認してください。
  11. 本装置#1でshow ipv6 mrouteコマンドを実行し，送信元S1からG1へのIPv6マルチキャストルーティングキャッシュ（S,G）が存在していることを確認してください。存在する場合は，iifがS1のインタフェースで，oifが装置#2側のインタフェースであるSSMエントリであることを確認してください。存在しない場合は，本装置#1および本装置#3とのIPv6 PIM-SMのインタフェース定義がenableであり，フィルタなどによる中継抑止定義がないことを確認してください。
  12. IPv6ルーティングキャッシュの下流が存在しない場合，show ipv6 pim neighborコマンドを実行し，本装置#2が表示されていることを確認してください。
