5.2.10　DHCP／BOOTPリレーエージェント機能を確認する

本装置でDHCP／BOOTPリレーエージェント機能を設定した場合の確認内容には次のものがあります。

＜この項の構成＞
(1)　構成定義設定後の確認

(1)　構成定義設定後の確認

(a)　DHCP／BOOTPサーバへの通信確認

本装置から構成定義コマンドrelay-listで設定したDHCP／BOOTPサーバまたはDHCP／BOOTPサーバが存在しているネットワークまでの，中継可能なルータのIPアドレスに対して通信ができるかどうかを，pingコマンドを実行して確認してください。

(b)　リレーエージェントアドレスの確認

show dhcp giaddrコマンドを実行し，出力されたIPアドレスが構成定義コマンドrelay-interfaceで設定したインタフェースのIPアドレスであることを確認してください。

図5-25　DHCP／BOOTP giaddr表示

> show dhcp giaddr interface Department1
DHCP GIADDR < Department1> : 130.3.3.1
>

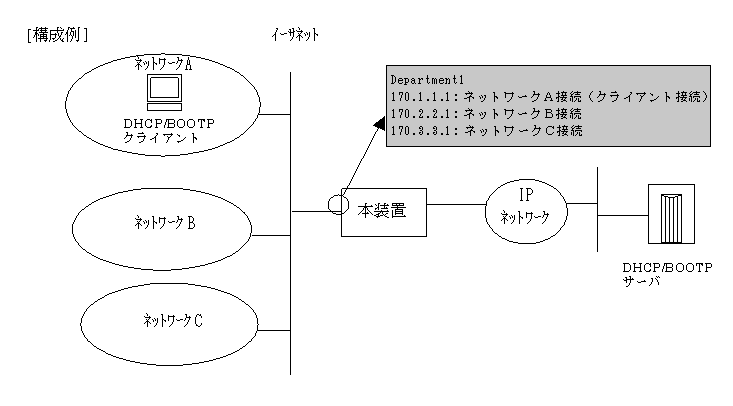

show dhcp giaddrコマンドを実行し，出力されたIPアドレスが「DHCP／BOOTPクライアントが接続されている本装置設定IPアドレス」と一致していることを確認してください。特に，クライアント接続インタフェースにマルチホームの設定がある場合，そのインタフェースに最後に定義したIPアドレスをリレーエージェントアドレスとして設定していますのでご注意ください。次に構成例および実行例を示します。

[図データ]

図5-26　DHCP／BOOTP giaddr表示

> show dhcp giaddr interface Department1
DHCP GIADDR < Department1> : 170.1.1.1
>

なお，出力されたIPアドレスが，DHCP／BOOTクライアントが接続されている本装置IPアドレスと一致していない場合の対応は，「7.5.2　DHCP機能にてIPアドレスが割り振られない」を参照してください。
