15.1.5 VRRPポーリング(staticポーリングとの連動)

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1) 設定内容の概要

PC-サーバ間に3台の本装置(A,B,C)が存在するネットワーク構成において,PC側では,VRRPポーリング機能を使用し,サーバ側では,staticポーリング機能を使用して,PC-サーバ間のネットワークAに対する障害監視を行います。また,障害を検出した場合,PC側はVRRPホットスタンバイ機能によりマスタルータとバックアップルータを切り替え,回復した場合には切り戻します。サーバ側はstaticにより,通信経路を制御します。

(2) 構成図と設定条件

[構成図]

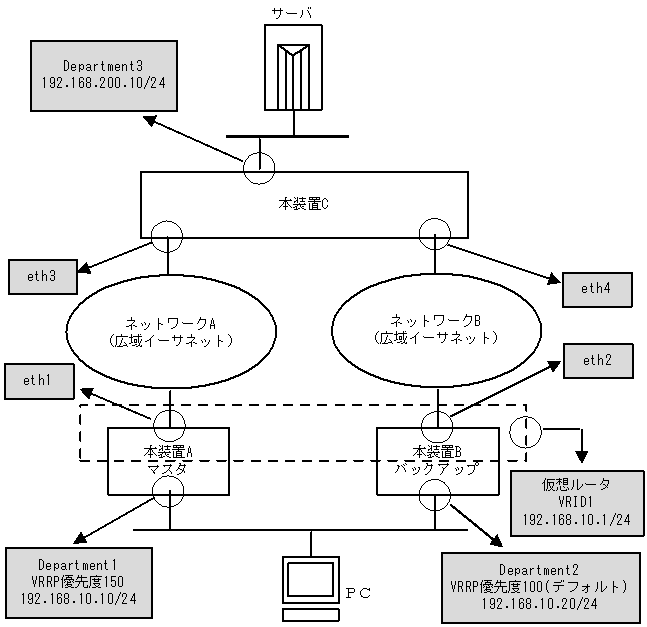

図15-5 構成図

[図データ]

[設定条件]

<本装置Aの環境>
  1. 本装置AのインタフェースDepartment1に対してVRID1,仮想ルータアドレス192.168.10.1,優先度150の仮想ルータを設定します。
  2. 本装置Aのインタフェースeth1を仮想ルータの障害監視インタフェースに設定し,本装置CのインタフェースDepartment3のIPアドレス192.168.200.10をVRRPポーリングの宛先IPアドレスとして設定します。

<本装置Bの環境>
  1. 本装置BのインタフェースDepartment2に対してVRID1,仮想ルータアドレス192.168.10.1,優先度100(デフォルト)の仮想ルータを設定します。

<本装置Cの環境>
  1. 本装置A,本装置Bへの経路をstaticで定義し,到達監視を指定します。

(3) 構成定義情報例

[コマンドによる設定]

<本装置A>
 1    (config)# line eth1 ethernet 0/0
      [line eth1]
 2    (config)# ip 192.168.50.1/24
      [line eth1]
 3    (config)# exit
 4    (config)# line Department1 ethernet 0/1
      [line Department1]
 5    (config)# ip 192.168.10.10/24
      [line Department1]
 6    (config)# virtual-router 1 virtual-router-ip-address 192.168.10.1
                priority 150
      [line Department1]
 7    (config)# virtual-router 1 virtual-router-ip-address 192.168.10.1
                critical-interface eth1
      [line Department1]
 8    (config)# virtual-router 1 virtual-router-ip-address 192.168.10.1
                target-address 192.168.200.10
      [line Department1]
 9    (config)# exit
10    (config)# static
      [static]
11    (config)# 192.168.200.0/24 gateway 192.168.50.100
      [static]
12    (config)# exit

表15-11 本装置Aの構成定義情報解説

解説番号 解説
1 NIF番号0,Line番号0に回線名eth1のイーサネット回線を定義します。
lineモードに移行します。
2 eth1のインタフェースにIPアドレス192.168.50.1/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号0,Line番号1に回線名Department1のイーサネット回線を定義します。
lineモードに移行します。
5 Department1のインタフェースにIPアドレス192.168.10.10/24を定義します。
6 インタフェースDepartment1に対してVRID 1,仮想ルータアドレス192.168.10.1,優先度150のVRRPを定義します。
7 障害監視インタフェースにeth1を設定します。
8 VRRPポーリングの宛先IPアドレスに,本装置CのDepartment3のIPアドレス192.168.200.10を設定します。
9 lineモードからグローバルコンフィグモードに戻ります。
10 スタティック経路を使用します。
staticモードに移行します。
11 192.168.200.0/24のネットワーク経路を送信先192.168.50.100としてスタティック定義します。
12 staticモードからグローバルコンフィグモードに戻ります。

<本装置B>
 1    (config)# line eth2 ethernet 0/0
      [line eth2]
 2    (config)# ip 192.168.100.1/24
      [line eth2]
 3    (config)# exit
 4    (config)# line Department2 ethernet 0/1
      [line Department2]
 5    (config)# ip 192.168.10.20/24
      [line Department2]
 6    (config)# virtual-router 1 virtual-router-ip-address 192.168.10.1
      [line Department2]
 7    (config)# exit
 8    (config)# static
      [static]
 9    (config)# 192.168.200.0/24 gateway 192.168.100.100
      [static]
10    (config)# exit

表15-12 本装置Bの構成定義情報解説

解説番号 解説
1 NIF番号0,Line番号0に回線名eth2のイーサネット回線を定義します。
lineモードに移行します。
2 eth2のインタフェースにIPアドレス192.168.100.1/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号0,Line番号1に回線名Department2のイーサネット回線を定義します。
lineモードに移行します。
5 Department2のインタフェースにIPアドレス192.168.10.20/24を定義します。
6 インタフェースDepartment2に対してVRID 1,仮想ルータアドレス192.168.10.1のVRRPを定義します。なお優先度はデフォルト値(100)とします。
7 lineモードからグローバルコンフィグモードに戻ります。
8 スタティック経路を使用します。
staticモードに移行します。
9 192.168.200.0/24のネットワーク経路を送信先192.168.100.100としてスタティック定義します。
10 staticモードからグローバルコンフィグモードに戻ります。

<本装置C>
 1    (config)# line eth3 ethernet 0/0
      [line eth3]
 2    (config)# ip 192.168.50.100/24
      [line eth3]
 3    (config)# exit
 4    (config)# line eth4 ethernet 0/1
      [line eth4]
 5    (config)# ip 192.168.100.100/24
      [line eth4]
 6    (config)# exit
 7    (config)# line Department3 ethernet 0/2
      [line Department3]
 8    (config)# ip 192.168.200.10/24
      [line Department3]
 9    (config)# exit
10    (config)# static
      [static]
11    (config)# 192.168.10.0/24 remote-gateway 192.168.10.10
                192.168.10.20 poll
      [static]
12    (config)# 192.168.10.10/32 gateway 192.168.50.1
      [static]
13    (config)# 192.168.10.20/32 gateway 192.168.100.1
      [static]
14    (config)# exit

表15-13 本装置Cの構成定義情報解説

解説番号 解説
1 NIF番号0,Line番号0に回線名eth3のイーサネット回線を定義します。
lineモードに移行します。
2 eth3のインタフェースにIPアドレス192.168.50.100/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号0,Line番号1に回線名eth4のイーサネット回線を定義します。
lineモードに移行します。
5 eth4のインタフェースにIPアドレス192.168.100.100/24を定義します。
6 lineモードからグローバルコンフィグモードに戻ります。
7 NIF番号0,Line番号2に回線名Department3のイーサネット回線を定義します。
lineモードに移行します。
8 Department3のインタフェースにIPアドレス192.168.200.10/24を定義します。
9 lineモードからグローバルコンフィグモードに戻ります。
10 スタティック経路を使用します。
staticモードに移行します。
11 PCへのスタティック経路を定義します。本装置A(マスタ)を本装置B(バックアップ)より優先するために,本装置Aへのリモート・ゲートウェイを先に定義します。また,pollパラメータを定義し,到達確認を動的に行います。
12 リモート・ゲートウェイ192.168.10.10/24のネットワーク経路を送信先192.168.50.1としてスタティック定義します。
13 リモート・ゲートウェイ192.168.10.20/32のネットワーク経路を送信先192.168.100.1としてスタティック定義します。
14 staticモードからグローバルコンフィグモードに戻ります。

[構成定義情報の表示]

<本装置A>
line eth1 ethernet 0/0
  ip 192.168.50.1/24
!
line Department1 ethernet 0/1
  ip 192.168.10.10/24
  virtual-router 1 virtual-router-ip-address 192.168.10.1 priority 150
  virtual-router 1 virtual-router-ip-address 192.168.10.1 critical-interface eth1
  virtual-router 1 virtual-router-ip-address 192.168.10.1 target-address 192.168.200.10
!
static
  192.168.200.0/24 gateway 192.168.50.100

<本装置B>
line eth2 ethernet 0/0
  ip 192.168.100.1/24
!
line Department2 ethernet 0/1
  ip 192.168.10.20/24
  virtual-router 1 virtual-router-ip-address 192.168.10.1
!
static
  192.168.200.0/24 gateway 192.168.100.100

<本装置C>
line eth3 ethernet 0/0
  ip 192.168.50.100/24
!
line eth4 ethernet 0/1
  ip 192.168.100.100/24
!
line Department3 ethernet 0/2
  ip 192.168.200.10/24
!
static
  192.168.10.0/24 remote-gateway 192.168.10.10 192.168.10.20 poll
  192.168.10.10/32 gateway 192.168.50.1
  192.168.10.20/32 gateway 192.168.100.1
