15.1.4　VRRPポーリング

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

PC-サーバ間に4台の本装置(A，Ｂ，Ｃ，Ｄ)が存在するネットワーク構成において，VRRPポーリング機能を使用してPC-サーバ間のネットワークAに対する障害監視を行います。また，障害を検出した場合には，VRRPホットスタンバイ機能によりマスタルータとバックアップルータを切り替え，回復した場合には切り戻します。VRRPポーリング機能を使用する場合は，障害監視インタフェースをcritical-interfaceパラメータで設定します。障害監視インタフェースをcritical-interface-listパラメータで設定した場合は，VRRPポーリング機能は使用できません。

(2)　構成図と設定条件

［構成図］

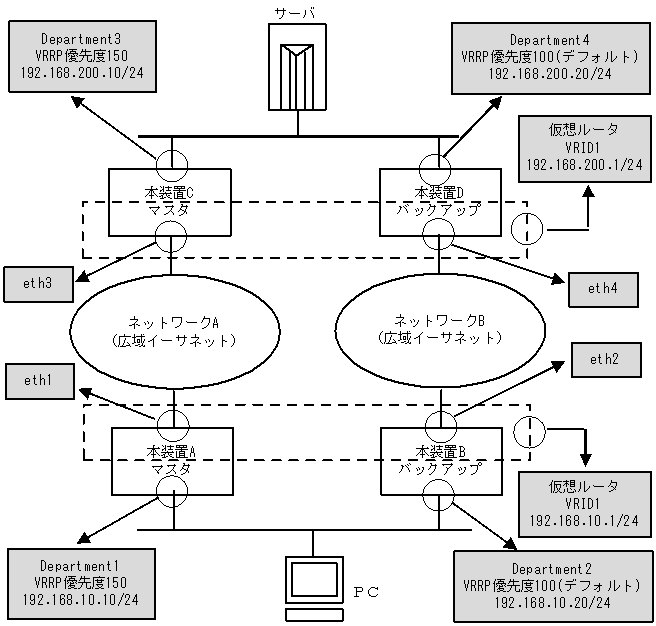

図15-4　 VRRPポーリング構成図

[図データ]

［設定条件］

＜本装置Aの環境＞
  1. 本装置AのインタフェースDepartment1に対してVRID1，仮想ルータアドレス192.168.10.1，優先度150の仮想ルータを設定します。
  2. 本装置Aのインタフェースeth1を仮想ルータの障害監視インタフェースに設定し，障害検出時の優先度を50に設定します。障害検出時の優先度に0（デフォルト値）を設定すると，障害検出時に，仮想ルータの定義してあるインタフェースDepartment1をDownさせます。Department1は本装置CのVRRPポーリングの宛先IPアドレスとするため，本構成のような場合，障害回復を検出できなくなるので注意してください。
  3. 本装置ＣのインタフェースDepartment3のIPアドレス192.168.200.10をVRRPポーリングの宛先IPアドレスとして設定します。

＜本装置Bの環境＞
  1. 本装置BのインタフェースDepartment2に対してVRID1，仮想ルータアドレス192.168.10.1，優先度100（デフォルト）の仮想ルータを設定します。

＜本装置Cの環境＞
  1. 本装置CのインタフェースDepartment3に対してVRID2，仮想ルータアドレス192.168.200.1，優先度150の仮想ルータを設定します。
  2. 本装置Cのインタフェースeth3を仮想ルータの障害監視インタフェースに設定し，障害検出時の優先度を50に設定します。
  3. 本装置AのインタフェースDepartment1のIPアドレス192.168.10.10をVRRPポーリングの宛先IPアドレスとして設定します。

＜本装置Dの環境＞
  1. 本装置DのインタフェースDepartment4に対してVRID2，仮想ルータアドレス192.168.200.1，優先度100（デフォルト）の仮想ルータを設定します。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# line eth1 ethernet 0/0
      [line eth1]
 2    (config)# ip 192.168.50.1/24
      [line eth1]
 3    (config)# exit
 4    (config)# line Department1 ethernet 0/1
      [line Department1]
 5    (config)# ip 192.168.10.10/24
      [line Department1]
 6    (config)# virtual-router 1 virtual-router-ip-address 192.168.10.1
                priority 150
      [line Department1]
 7    (config)# virtual-router 1 virtual-router-ip-address 192.168.10.1
                critical-interface eth1 critical-priority 50
      [line Department1]
 8    (config)# virtual-router 1 virtual-router-ip-address 192.168.10.1
                target-address 192.168.200.10
      [line Department1]
 9    (config)# exit
10    (config)# static
      [static]
11    (config)# 192.168.200.0/24 gateway 192.168.50.100
      [static]
12    (config)# exit

表15-7　本装置Aの構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0に回線名eth1のイーサネット回線を定義します。
lineモードに移行します。
2 eth1のインタフェースにIPアドレス192.168.50.1/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号0，Line番号1に回線名Department1のイーサネット回線を定義します。
lineモードに移行します。
5 Department1のインタフェースにIPアドレス192.168.10.10/24を定義します。
6 インタフェースDepartment1に対してVRID 1，仮想ルータアドレス192.168.10.1，優先度150のVRRPを定義します。
7 障害監視インタフェースにeth1を設定します。障害検出時の優先度を50に設定します。
8 VRRPポーリングの宛先IPアドレスに，本装置CのDepartment3のIPアドレス192.168.200.10を設定します。
9 lineモードからグローバルコンフィグモードに戻ります。
10 スタティック経路を使用します。
staticモードに移行します。
11 192.168.200.0/24のネットワーク経路を送信先192.168.50.100としてスタティック定義します。
12 staticモードからグローバルコンフィグモードに戻ります。

＜本装置B＞
 1    (config)# line eth2 ethernet 0/0
      [line eth2]
 2    (config)# ip 192.168.100.1/24
      [line eth2]
 3    (config)# exit
 4    (config)# line Department2 ethernet 0/1
      [line Department2]
 5    (config)# ip 192.168.10.20/24
      [line Department2]
 6    (config)# virtual-router 1 virtual-router-ip-address 192.168.10.1
      [line Department2]
 7    (config)# exit
 8    (config)# static
      [static]
 9    (config)# 192.168.200.0/24 gateway 192.168.100.100
      [static]
10    (config)# exit

表15-8　本装置Bの構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0に回線名eth2のイーサネット回線を定義します。
lineモードに移行します。
2 eth2のインタフェースにIPアドレス192.168.100.1/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号0，Line番号1に回線名Department2のイーサネット回線を定義します。
lineモードに移行します。
5 Department2のインタフェースにIPアドレス192.168.10.20/24を定義します。
6 インタフェースDepartment2に対してVRID 1，仮想ルータアドレス192.168.10.1のVRRPを定義します。なお優先度はデフォルト値(100)とします。
7 lineモードからグローバルコンフィグモードに戻ります。
8 スタティック経路を使用します。
staticモードに移行します。
9 192.168.200.0/24のネットワーク経路を送信先192.168.100.100としてスタティック定義します。
10 staticモードからグローバルコンフィグモードに戻ります。

＜本装置C＞
 1    (config)# line eth3 ethernet 0/0
      [line eth3]
 2    (config)# ip 192.168.50.100/24
      [line eth3]
 3    (config)# exit
 4    (config)# line Department3 ethernet 0/1
      [line Department3]
 5    (config)# ip 192.168.200.10/24
      [line Department3]
 6    (config)# virtual-router 2 virtual-router-ip-address 192.168.200.1
                priority 150
      [line Department3]
 7    (config)# virtual-router 2 virtual-router-ip-address 192.168.200.1
                critical-interface eth3 critical-priority 50
      [line Department3]
 8    (config)# virtual-router 2 virtual-router-ip-address 192.168.200.1
                target-address 192.168.10.10
      [line Department3]
 9    (config)# exit
10    (config)# static
      [static]
11    (config)# 192.168.10.0/24 gateway 192.168.50.1
      [static]
12    (config)# exit

表15-9　本装置Cの構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0に回線名eth3のイーサネット回線を定義します。
lineモードに移行します。
2 eth3のインタフェースにIPアドレス192.168.50.100/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号0，Line番号1に回線名Department3のイーサネット回線を定義します。
lineモードに移行します。
5 Department3のインタフェースにIPアドレス192.168.200.10/24を定義します。
6 インタフェースDepartment3に対してVRID 2，仮想ルータアドレス192.168.200.1，優先度150のVRRPを定義します。
7 障害監視インタフェースにeth3を設定します。障害検出時の優先度を50に設定します。
8 VRRPポーリングの宛先IPアドレスに，本装置AのDepartment1のIPアドレス192.168.10.10を設定します
9 lineモードからグローバルコンフィグモードに戻ります。
10 スタティック経路を使用します。
staticモードに移行します。
11 192.168.10.0/24のネットワーク経路を送信先192.168.50.1としてスタティック定義します。
12 staticモードからグローバルコンフィグモードに戻ります。

＜本装置D＞
 1    (config)# line eth4 ethernet 0/0
      [line eth4]
 2    (config)# ip 192.168.100.100/24
      [line eth4]
 3    (config)# exit
 4    (config)# line Department4 ethernet 0/1
      [line Department4]
 5    (config)# ip 192.168.200.20/24
      [line Department4]
 6    (config)# virtual-router 2 virtual-router-ip-address 192.168.200.1
      [line Department4]
 7    (config)# exit
 8    (config)# static
      [static]
 9    (config)# 192.168.10.0/24 gateway 192.168.100.1
      [static]
10    (config)# exit

表15-10　本装置Dの構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0に回線名eth4のイーサネット回線を定義します。
lineモードに移行します。
2 eth4のインタフェースにIPアドレス192.168.100.100/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号0，Line番号1に回線名Department4のイーサネット回線を定義します。
lineモードに移行します。
5 Department4のインタフェースにIPアドレス192.168.200.20/24を定義します。
6 インタフェースDepartment4に対してVRID 2，仮想ルータアドレス192.168.200.1のVRRPを定義します。なお優先度はデフォルト値(100)とします。
7 lineモードからグローバルコンフィグモードに戻ります。
8 スタティック経路を使用します。
staticモードに移行します。
9 192.168.10.0/24のネットワーク経路を送信先192.168.100.1としてスタティック定義します。
10 staticモードからグローバルコンフィグモードに戻ります。

［構成定義情報の表示］

＜本装置A＞
line eth1 ethernet 0/0
  ip 192.168.50.1/24
!
line Department1 ethernet 0/1
  ip 192.168.10.10/24
  virtual-router 1 virtual-router-ip-address 192.168.10.1 priority 150
  virtual-router 1 virtual-router-ip-address 192.168.10.1 critical-interface eth1 critical-priority 50
  virtual-router 1 virtual-router-ip-address 192.168.10.1 target-address 192.168.200.10
!
static
  192.168.200.0/24 gateway 192.168.50.100

＜本装置B＞
line eth2 ethernet 0/0
  ip 192.168.100.1/24
!
line Department2 ethernet 0/1
  ip 192.168.10.20/24
  virtual-router 1 virtual-router-ip-address 192.168.10.1
!
static
  192.168.200.0/24 gateway 192.168.100.100

＜本装置C＞
line eth3 ethernet 0/0
  ip 192.168.50.100/24
!
line Department3 ethernet 0/1
  ip 192.168.200.10/24
  virtual-router 2 virtual-router-ip-address 192.168.200.1 priority 150
  virtual-router 2 virtual-router-ip-address 192.168.10.1 critical-interface eth3 critical-priority 50
  virtual-router 2 virtual-router-ip-address 192.168.10.1 target-address 192.168.10.10
!
static
  192.168.10.0/24 gateway 192.168.50.1

＜本装置D＞
line eth4 ethernet 0/0
  ip 192.168.100.100/24
!
line Department4 ethernet 0/1
  ip 192.168.200.20/24
  virtual-router 2 virtual-router-ip-address 192.168.200.1
!
static
  192.168.10.0/24 gateway 192.168.100.1
