15.1.3　VRRPによる負荷分散

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　構成定義情報例

(1)　設定内容の概要

PC-サーバ間に2台の本装置(A，Ｂ)が存在するIPv6ネットワーク構成において，VRRP機能を使用してそれぞれPCからの中継を2台の本装置へ負荷分散を行います。どちらかの本装置に障害が発生した場合には，VRRPのホットスタンバイ機能によって，もう一方の本装置にて中継を行います。

(2)　構成図と設定条件

［構成図］

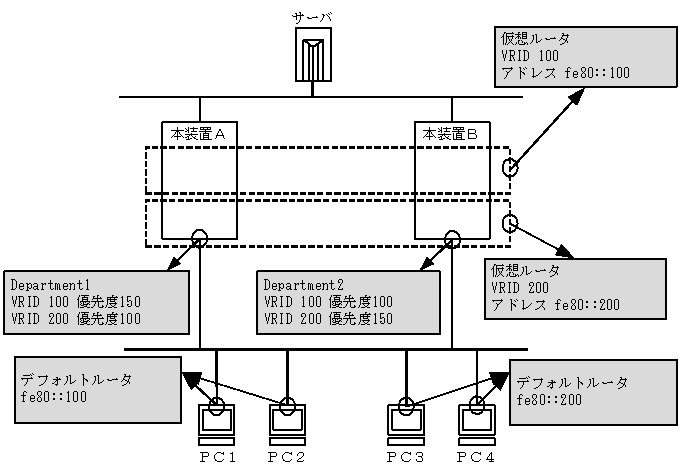

図15-3　VRRPによる負荷分散構成図

［設定条件］

＜本装置Aの環境＞

本装置AのインタフェースDepartment1に対してVRID100，仮想ルータアドレスfe80::100，優先度150の仮想ルータと，VRID200，仮想ルータアドレスfe80::200，優先度100(デフォルト)の仮想ルータを設定します。

＜本装置Bの環境＞

本装置BのインタフェースDepartment2に対してVRID100，仮想ルータアドレスfe80::100，優先度100(デフォルト)の仮想ルータと，VRID200，仮想ルータアドレスfe80::200，優先度150の仮想ルータを設定します。

＜ネットワークの環境＞

PC1，PC2はデフォルトルータを本装置A宛アドレスfe80::100，PC3，PC4はデフォルトルータを本装置B宛アドレスfe80::200に設定します。

(3)　構成定義情報例

• 本装置Aの設定

［コマンドによる設定］

 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# virtual-router 100 virtual-router-ip-address fe80::100
                priority 150
      [line Department1]
 3    (config)# virtual-router 200 virtual-router-ip-address fe80::200
      [line Department1]
 4    (config)# exit

表15-5　本装置Aの構成定義情報解説

解説番号	解説
1	NIF番号0，Line番号0にインタフェース名Department1のイーサネットインタフェースを定義します。 lineモードに移行します。
2	インタフェースDepartment1に対してVRID 100，仮想ルータアドレスfe80::100，優先度150のVRRPを定義します。
3	インタフェースDepartment1に対してVRID 200，仮想ルータアドレスfe80::200のVRRPを定義します。なお，優先度はデフォルト値(100)とします。
4	lineモードからグローバルコンフィグモードに戻ります。

［構成定義情報の表示］

line Department1 ethernet 0/0
  virtual-router 100 virtual-router-ip-address fe80::100 priority 150
  virtual-router 200 virtual-router-ip-address fe80::200

• 本装置Bの設定

［コマンドによる設定］

 1    (config)# line Department2 ethernet 0/0
      [line Department2]
 2    (config)# virtual-router 100 virtual-router-ip-address fe80::100
      [line Department2]
 3    (config)# virtual-router 200 virtual-router-ip-address fe80::200
                priority 150
      [line Department2]
 4    (config)# exit

表15-6　本装置Bの構成定義情報解説

解説番号	解説
1	NIF番号0，Line番号0にインタフェース名Department2のイーサネットインタフェースを定義します。 lineモードに移行します。
2	インタフェースDepartment2に対してVRID 10，仮想ルータアドレスfe80::100のVRRPを定義します。なお，優先度はデフォルト値(100)とします。
3	インタフェースDepartment2に対してVRID 200，仮想ルータアドレスfe80::200，優先度150のVRRPを定義します。
4	lineモードからグローバルコンフィグモードに戻ります。

［構成定義情報の表示］

line Department2 ethernet 0/0
  virtual-router 100 virtual-router-ip-address fe80::100
  virtual-router 200 virtual-router-ip-address fe80::200 priority 150
