15.1.2　VRRPによるホットスタンバイ（IPv4，IPv6混在ネットワーク）

＜この項の構成＞
(1)　設定内容の概要
(2)　設定内容の概要
(3)　構成定義情報例

(1)　設定内容の概要

PC-サーバ間に2台の本装置(A，Ｂ)が存在するIPv4，IPv6混在ネットワーク構成において，VRRP機能を使用してPCに対するデフォルトルートのホットスタンバイを行います。なお，通常の運用時は，IPv4パケット中継は本装置Aを，IPv6パケット中継は本装置Bを使用する構成とします。

(2)　設定内容の概要

［構成図］

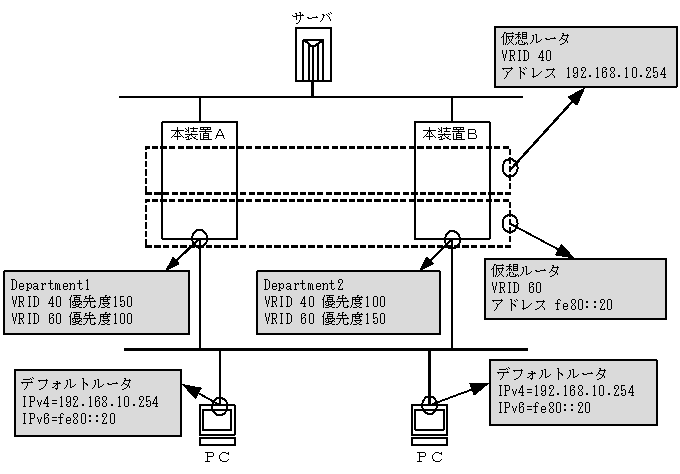

図15-2　VRRPによるホットスタンバイ(IPv4，IPv6混在ネットワーク)構成図

[図データ]

［設定条件］

＜本装置Aの環境＞
本装置AのインタフェースDepartment1に対してVRID40，仮想ルータアドレス192.168.10.254，優先度150のIPv4仮想ルータと，VRID60，仮想ルータアドレスfe80::20，優先度100(デフォルト)のIPv6仮想ルータを設定します。

＜本装置Bの環境＞
本装置BのインタフェースDepartment2に対してVRID40，仮想ルータアドレス192.168.10.254，優先度100(デフォルト)のIPv4仮想ルータと，VRID60，仮想ルータアドレスfe80::20，優先度150の仮想IPv6ルータを設定します。

＜ネットワークの環境＞
各PCは，IPv4デフォルトルータは192.168.10.254，IPv6デフォルトルータはfe80::20に設定します。

(3)　構成定義情報例

［コマンドによる設定］
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# virtual-router 40 virtual-router-ip-address 192.168.10.254
                priority 150
      [line Department1]
 3    (config)# virtual-router 60 virtual-router-ip-address fe80::20
      [line Department1]
 4    (config)# exit

表15-3　本装置Aの構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0にインタフェース名Department1のイーサネットインタフェースを定義します。
lineモードに移行します。
2 インタフェースDepartment1に対してVRID 40，仮想ルータアドレス192.168.10.254，優先度150のVRRPを定義します。
3 インタフェースDepartment1に対してVRID 60，仮想ルータアドレスfe80::20のVRRPを定義します。なお，優先度はデフォルト値(100)とします。
4 lineモードからグローバルコンフィグモードに戻ります。

［構成定義情報の表示］
line Department1 ethernet 0/0
  virtual-router 40 virtual-router-ip-address 192.168.10.254 priority 150
  virtual-router 60 virtual-router-ip-address fe80::20

［コマンドによる設定］
 1    (config)# line Department2 ethernet 0/0
      [line Department2]
 2    (config)# virtual-router 40 virtual-router-ip-address 192.168.10.254
      [line Department2]
 3    (config)# virtual-router 60 virtual-router-ip-address fe80::20
                priority 150
      [line Department2]
 4    (config)# exit

表15-4　本装置Bの構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0にインタフェース名Department2のイーサネットインタフェースを定義します。
lineモードに移行します。
2 インタフェースDepartment2に対してVRID 40，仮想ルータアドレス192.168.10.254のVRRPを定義します。なお，優先度はデフォルト値(100)とします。
3 インタフェースDepartment2に対してVRID 60，仮想ルータアドレスfe80::20，優先度150のVRRPを定義します。
4 lineモードからグローバルコンフィグモードに戻ります。

［構成定義情報の表示］
line Department2 ethernet 0/0
  virtual-router 40 virtual-router-ip-address 192.168.10.254
  virtual-router 60 virtual-router-ip-address fe80::20 priority 150
