構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) 構成定義情報例
(1) 設定内容の概要
PC-サーバ間に2台の本装置(A,B)が存在するIPv6ネットワーク構成において,VRRP機能を使用してPCに対するデフォルトルータのホットスタンバイを行います。また,仮想ルータよりPCに対してデフォルトルータの広告を行います。
(2) 構成図と設定条件
- [構成図]

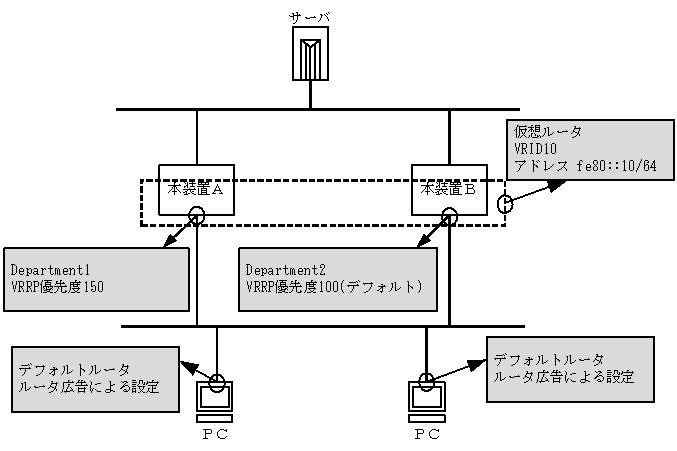

図15-1 VRRPによるホットスタンバイ(IPv6ネットワーク)構成図
- [設定条件]
- <本装置Aの環境>
- 本装置AのインタフェースDepartment1に対してVRID10,仮想ルータアドレスfe80::10,優先度150の仮想ルータを設定します。
- また,本装置AのインタフェースDepartment1よりルータ広告を行います。
- <本装置Bの環境>
- 本装置BのインタフェースDepartment2に対してVRID10,仮想ルータアドレスfe80::10,優先度100(デフォルト)の仮想ルータを設定します。
- また,本装置BのインタフェースDepartment2よりルータ広告を行います。
- <ネットワークの環境>
- 各PCはルータ広告の情報によりデフォルトルータを設定します。
(3) 構成定義情報例
- 本装置Aの設定
- [コマンドによる設定]
1 (config)# line Department1 ethernet 0/0 [line Department1] 2 (config)# virtual-router 10 virtual-router-ip-address fe80::10 priority 150 [line Department1] 3 (config)# exit 4 (config)# ra yes [ra] 5 (config)# interface Department1 [ra interface Department1] 6 (config)# exit [ra] 7 (config)# exit表15-1 本装置Aの構成定義情報解説
解説番号 解説 1 NIF番号0,Line番号0にインタフェース名Department1のイーサネットインタフェースを定義します。
lineモードに移行します。2 インタフェースDepartment1に対してVRID 10,仮想ルータアドレスfe80::10,優先度150のVRRPを定義します。 3 lineモードからグローバルコンフィグモードに戻ります。 4 ルータ広告(RA情報)を使用します。
raモードに移行します。5 インタフェースDepartment1からルータ広告を行います。ルータ広告はVRRPでマスタルータとなっている場合にだけ広告され,仮想ルータのアドレスが広告されます。
ra interfaceモードに移行します。6 ra interfaceモードからraモードに戻ります。 7 raモードからグローバルコンフィグモードに戻ります。
- [構成定義情報の表示]
line Department1 ethernet 0/0 virtual-router 10 virtual-router-ip-address fe80::10 priority 150 ! ra yes interface Department1
- 本装置Bの設定
- [コマンドによる設定]
1 (config)# line Department2 ethernet 0/0 [line Department2] 2 (config)# virtual-router 10 virtual-router-ip-address fe80::10 [line Department2] 3 (config)# exit 4 (config)# ra yes [ra] 5 (config)# interface Department2 [ra interface Department2] 6 (config)# exit [ra] 7 (config)# exit表15-2 本装置Bの構成定義情報解説
解説番号 解説 1 NIF番号0,Line番号0にインタフェース名Department2のイーサネットインタフェースを定義します。
lineモードに移行します。2 インタフェースDepartment2に対してVRID 10,仮想ルータアドレスfe80::10のVRRPを定義します。なお優先度はデフォルト値(100)とします。 3 lineモードからグローバルコンフィグモードに戻ります。 4 ルータ広告(RA情報)を使用します。
raモードに移行します。5 インタフェースDepartment2からルータ広告を行います。ルータ広告はVRRPでマスタルータとなっている場合にだけ広告され,仮想ルータのアドレスが広告されます。
ra interfaceモードに移行します。6 ra interfaceモードからraモードに戻ります。 7 raモードからグローバルコンフィグモードに戻ります。
- [構成定義情報の表示]
line Department2 ethernet 0/0 virtual-router 10 virtual-router-ip-address fe80::10 ! ra yes interface Department2
