構成定義ガイド

13.1.4　他ネットワークと接続してのQoS制御

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　構成定義情報例

(1)　設定内容の概要

他ネットワークとの接続点において，他ネットワークからのIPパケットのDSCP値を監視し，自QoS制御のポリシーに違反するパケットについてはTOS値を書き換える隣接ネットワーク間QoS制御の構成定義情報の例を示します。

エッジルータは，IPヘッダのTOSフィールドにおける上位6ビット（DSCP値）に基づきトラフィックを検出します。検出したトラフィックのDSCP値を書き換え，優先度が高いトラフィックから送信します（完全優先）。

バックボーンルータは，DSCP値に基づき優先度が高いトラフィックから送信します（完全優先）。

(2)　構成図と設定条件

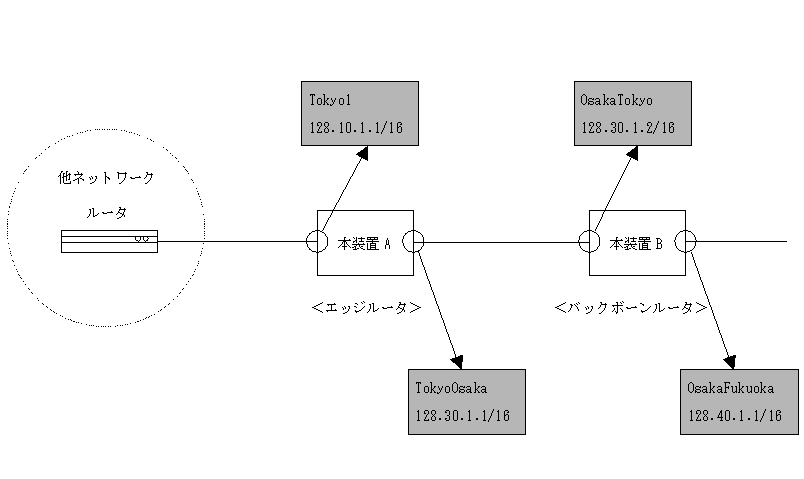

［構成図］

図13-5　構成図

［設定条件］

＜本装置A／本装置Bのインタフェース＞

表13-14　本装置A／本装置Bのインタフェース設定条件

装置名インタフェース名インタフェース種別 QoSキュー属性

本装置A SapproTokyo WAN serial 6M 完全優先

TokyoOsaka WAN OC-3c 完全優先

本装置B OsakaTokyo WAN OC-3c 完全優先

OsakaFukuoka WAN OC-3c 完全優先

＜エッジルータ＞

パケット受信時にDSCP値によりフローを検出したあと，DSCPの書き換えを行います。書き換えたDSCP値によりQoS制御を行います。

表13-15　エッジルータの設定条件

インタフェース名 inbound/outbound 送信元IPアドレス DSCP値 DSCP書き換え値

SapporoTokyo inbound すべて 56(precedence 7) 48(precedence 6)

48(precedence 6) 40(precedence 5)

40(precedence 5) 40(precedence 5)

32(precedence 4) 40(precedence 5)

24(precedence 3) 32(precedence 4)

16(precedence 2) 32(precedence 4)

8(precedence 1) 32(precedence 4)

0(precedence 0) 0(precedence 0)

受信したパケットのDSCP値に基づき優先制御を行います。

表13-16　エッジルータの設定条件

インタフェース名宛先または送信元IPアドレス

TokyoOsaka すべて

＜バックボーンルータ＞

受信したパケットのDSCP値に基づき優先制御を行います。

表13-17　バックボーンルータの設定条件

インタフェース名宛先または送信元IPアドレス

OsakaTokyo
OsakaFukuoka すべて

＜TOS－QoS変換テーブル情報（本装置A，B共通）＞

表13-18　TOS－QoS変換テーブルの設定条件

precedence 出力優先度キューイング優先度

7 8 4

6 7 4

5 6 4

4 5 4

0 1 4

装置名	インタフェース名	インタフェース種別	QoSキュー属性
本装置A	SapproTokyo	WAN serial 6M	完全優先
TokyoOsaka	WAN OC-3c	完全優先
本装置B	OsakaTokyo	WAN OC-3c	完全優先
OsakaFukuoka	WAN OC-3c	完全優先

インタフェース名	inbound/outbound	送信元IPアドレス	DSCP値	DSCP書き換え値
SapporoTokyo	inbound	すべて	56(precedence 7)	48(precedence 6)
48(precedence 6)	40(precedence 5)
40(precedence 5)	40(precedence 5)
32(precedence 4)	40(precedence 5)
24(precedence 3)	32(precedence 4)
16(precedence 2)	32(precedence 4)
8(precedence 1)	32(precedence 4)
0(precedence 0)	0(precedence 0)

インタフェース名	宛先または送信元IPアドレス
TokyoOsaka	すべて

インタフェース名	宛先または送信元IPアドレス
OsakaTokyo OsakaFukuoka	すべて

precedence	出力優先度	キューイング優先度
7	8	4
6	7	4
5	6	4
4	5	4
0	1	4

(3)　構成定義情報例

エッジルータの設定
［コマンドによる設定］
 1    (config)# qos
 2    (config)# qos-queue-list QUEUEA
      [qos-queue-list QUEUEA]
 3    (config)# priority
      [qos-queue-list QUEUEA]
 4    (config)# exit
 5    (config)# qos-interface SapporoTokyo queue_list QUEUEA
 6    (config)# qos-interface TokyoOsaka queue_list QUEUEA
 7    (config)# flow qos SapporoTokyo in
      [flow qos SapporoTokyo in]
 8    (config)# list 1 ip any any dscp 56 action replace_dscp 48
      [flow qos SapporoTokyo in]
 9    (config)# list 2 ip any any dscp 48 action replace_dscp 40
      [flow qos SapporoTokyo in]
10    (config)# list 3 ip any any dscp 40 action replace_dscp 40
      [flow qos SapporoTokyo in]
11    (config)# list 4 ip any any dscp 32 action replace_dscp 40
      [flow qos SapporoTokyo in]
12    (config)# list 5 ip any any dscp 24 action replace_dscp 32
      [flow qos SapporoTokyo in]
13    (config)# list 6 ip any any dscp 16 action replace_dscp 32
      [flow qos SapporoTokyo in]
14    (config)# list 7 ip any any dscp 8 action replace_dscp 32
      [flow qos SapporoTokyo in]
15    (config)# list 8 ip any any dscp 0 action replace_dscp 0
      [flow qos SapporoTokyo in]
16    (config)# exit
17    (config)# flow qos TokyoOsaka out
      [flow qos TokyoOsaka out]
18    (config)# list 9 ip any any action dscp_map
      [flow qos TokyoOsaka out]
19    (config)# exit
20    (config)# qos-tos-map precedence 7 priority_class 8
21    (config)# qos-tos-map precedence 7 discard_class 4
22    (config)# qos-tos-map precedence 6 priority_class 7
23    (config)# qos-tos-map precedence 6 discard_class 4
24    (config)# qos-tos-map precedence 5 priority_class 6
25    (config)# qos-tos-map precedence 5 discard_class 4
26    (config)# qos-tos-map precedence 4 priority_class 5
27    (config)# qos-tos-map precedence 4 discard_class 4
28    (config)# qos-tos-map precedence 0 priority_class 1
29    (config)# qos-tos-map precedence 0 discard_class 4
30    (config)# flow yes
表13-19　エッジルータの構成定義情報解説

解説番号解説

1 QoSを使用します。

2～4 QUEUEAのキューモードを完全優先に設定します。

5 インタフェース名称SapporoTokyoに，QoSキューリスト名称QUEUEAを登録します。

6 インタフェース名称TokyoOsakaに，QoSキューリスト名称QUEUEAを登録します。

7，8 インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によるQoSフロー制御を設定します。（DSCP値＝56，DSCP書き換え値＝48）

9 インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によるQoSフロー制御を設定します。（DSCP値＝48，DSCP書き換え値＝40）

10 インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によりQoSフロー制御を設定します。（DSCP値＝40，DSCP書き換え値＝40）

11 インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によりQoSフロー制御を設定します。（DSCP値＝32，DSCP書き換え値＝40）

12 インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によりQoSフロー制御を設定します。（DSCP値＝24，DSCP書き換え値＝32）

13 インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によりQoSフロー制御を設定します。（DSCP値＝16，DSCP書き換え値＝32）

14 インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によりQoSフロー制御を設定します。（DSCP値＝8，DSCP書き換え値＝32）

15，16 インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によりQoSフロー制御を設定します。（DSCP値＝0，DSCP書き換え値＝0）

17～19 インタフェース名TokyoOsakaのinbound（受信側）に入力DSCPによるQoSフロー制御を設定します。

20，21 DSCPのプレシーデンス7に出力優先度8，キューイング優先度4を設定します。

22，23 DSCPのプレシーデンス6に出力優先度7，キューイング優先度4を設定します。

24，25 DSCPのプレシーデンス5に出力優先度6，キューイング優先度4を設定します。

26，27 DSCPのプレシーデンス4に出力優先度5，キューイング優先度4を設定します。

28，29 DSCPのプレシーデンス0に出力優先度1，キューイング優先度4を設定します。

30 フロー制御機能を使用する設定にします。
［構成定義情報の表示］
qos
qos-queue-list QUEUEA
  priority
qos-interface SapporoTokyo queue_list QUEUEA
qos-interface TokyoOsaka queue_list QUEUEA
qos-tos-map precedence 0 priority_class 1 discard_class 4
qos-tos-map precedence 4 priority_class 5 discard_class 4
qos-tos-map precedence 5 priority_class 6 discard_class 4
qos-tos-map precedence 6 priority_class 7 discard_class 4
qos-tos-map precedence 7 priority_class 8 discard_class 4
!
flow yes
flow qos SapporoTokyo in
  list 1 ip any any dscp 56 action replace_dscp 48
  list 2 ip any any dscp 48 action replace_dscp 40
  list 3 ip any any dscp 40 action replace_dscp 40
  list 4 ip any any dscp 32 action replace_dscp 40
  list 5 ip any any dscp 24 action replace_dscp 32
  list 6 ip any any dscp 16 action replace_dscp 32
  list 7 ip any any dscp 8 action replace_dscp 32
  list 8 ip any any dscp 0 action replace_dscp 0
flow qos TokyoOsaka out
  list 9 ip any any action dscp_map
バックボーンルータの設定
［コマンドによる設定］
 1    (config)# qos
 2    (config)# qos-queue-list QUEUEA
      [qos-queue-list QUEUEA]
 3    (config)# priority
      [qos-queue-list QUEUEA]
 4    (config)# exit
 5    (config)# qos-interface OsakaTokyo queue_list QUEUEA
 6    (config)# qos-interface OsakaFukuoka queue_list QUEUEA
 7    (config)# flow qos OsakaTokyo in
      [flow qos OsakaTokyo in]
 8    (config)# list 1 ip any any action dscp_map
      [flow qos OsakaTokyo in]
 9    (config)# exit
10    (config)# flow qos OsakaFukuoka in
      [flow qos OsakaFukuoka in]
11    (config)# list 1 ip any any action dscp_map
      [flow qos OsakaFukuoka in]
12    (config)# exit
13    (config)# qos-tos-map precedence 7 priority_class 8
14    (config)# qos-tos-map precedence 7 discard_class 4
15    (config)# qos-tos-map precedence 6 priority_class 7
16    (config)# qos-tos-map precedence 6 discard_class 4
17    (config)# qos-tos-map precedence 5 priority_class 6
18    (config)# qos-tos-map precedence 5 discard_class 4
19    (config)# qos-tos-map precedence 4 priority_class 5
20    (config)# qos-tos-map precedence 4 discard_class 4
21    (config)# qos-tos-map precedence 0 priority_class 1
22    (config)# qos-tos-map precedence 0 discard_class 4
23    (config)# flow yes
表13-20　バックボーンルータの構成定義情報解説

解説番号解説

1 QoSを使用します。

2～4 QUEUEAのキューモードを完全優先に設定します。

5 インタフェース名称OsakaTokyoに，QoSキューリスト名称QUEUEAを登録します。

6 インタフェース名称OsakaFukuokaに，QoSキューリスト名称QUEUEAを登録します。

7～9 インタフェース名OsakaTokyoのinbound（受信側）に入力DSCPによるQoSフロー制御を設定します。

10～12 インタフェース名OsakaFukuokaのinbound（受信側）に入力DSCPによるQoSフロー制御を設定します。

13，14 DSCPのプレシーデンス7に出力優先度8，キューイング優先度4を設定します。

15，16 DSCPのプレシーデンス6に出力優先度7，キューイング優先度4を設定します。

17，18 DSCPのプレシーデンス5に出力優先度6，キューイング優先度4を設定します。

19，20 DSCPのプレシーデンス4に出力優先度5，キューイング優先度4を設定します。

21，22 DSCPのプレシーデンス0に出力優先度1，キューイング優先度4を設定します。

23 フロー制御機能を使用する設定にします。
［構成定義情報の表示］
qos
qos-queue-list QUEUEA
  priority
qos-interface OsakaTokyo queue_list QUEUEA
qos-interface OsakaFukuoka queue_list QUEUEA
qos-tos-map precedence 0 priority_class 1 discard_class 4
qos-tos-map precedence 4 priority_class 5 discard_class 4
qos-tos-map precedence 5 priority_class 6 discard_class 4
qos-tos-map precedence 6 priority_class 7 discard_class 4
qos-tos-map precedence 7 priority_class 8 discard_class 4
!
flow yes
flow qos OsakaFukuoka in
  list 1 ip any any action dscp_map
flow qos OsakaTokyo in
  list 1 ip any any action dscp_map

解説番号	解説
1	QoSを使用します。
2～4	QUEUEAのキューモードを完全優先に設定します。
5	インタフェース名称SapporoTokyoに，QoSキューリスト名称QUEUEAを登録します。
6	インタフェース名称TokyoOsakaに，QoSキューリスト名称QUEUEAを登録します。
7，8	インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によるQoSフロー制御を設定します。（DSCP値＝56，DSCP書き換え値＝48）
9	インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によるQoSフロー制御を設定します。（DSCP値＝48，DSCP書き換え値＝40）
10	インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によりQoSフロー制御を設定します。（DSCP値＝40，DSCP書き換え値＝40）
11	インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によりQoSフロー制御を設定します。（DSCP値＝32，DSCP書き換え値＝40）
12	インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によりQoSフロー制御を設定します。（DSCP値＝24，DSCP書き換え値＝32）
13	インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によりQoSフロー制御を設定します。（DSCP値＝16，DSCP書き換え値＝32）
14	インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によりQoSフロー制御を設定します。（DSCP値＝8，DSCP書き換え値＝32）
15，16	インタフェース名SapporoTokyoのinbound（受信側）に書き換えたDSCP値によりQoSフロー制御を設定します。（DSCP値＝0，DSCP書き換え値＝0）
17～19	インタフェース名TokyoOsakaのinbound（受信側）に入力DSCPによるQoSフロー制御を設定します。
20，21	DSCPのプレシーデンス7に出力優先度8，キューイング優先度4を設定します。
22，23	DSCPのプレシーデンス6に出力優先度7，キューイング優先度4を設定します。
24，25	DSCPのプレシーデンス5に出力優先度6，キューイング優先度4を設定します。
26，27	DSCPのプレシーデンス4に出力優先度5，キューイング優先度4を設定します。
28，29	DSCPのプレシーデンス0に出力優先度1，キューイング優先度4を設定します。
30	フロー制御機能を使用する設定にします。

解説番号	解説
1	QoSを使用します。
2～4	QUEUEAのキューモードを完全優先に設定します。
5	インタフェース名称OsakaTokyoに，QoSキューリスト名称QUEUEAを登録します。
6	インタフェース名称OsakaFukuokaに，QoSキューリスト名称QUEUEAを登録します。
7～9	インタフェース名OsakaTokyoのinbound（受信側）に入力DSCPによるQoSフロー制御を設定します。
10～12	インタフェース名OsakaFukuokaのinbound（受信側）に入力DSCPによるQoSフロー制御を設定します。
13，14	DSCPのプレシーデンス7に出力優先度8，キューイング優先度4を設定します。
15，16	DSCPのプレシーデンス6に出力優先度7，キューイング優先度4を設定します。
17，18	DSCPのプレシーデンス5に出力優先度6，キューイング優先度4を設定します。
19，20	DSCPのプレシーデンス4に出力優先度5，キューイング優先度4を設定します。
21，22	DSCPのプレシーデンス0に出力優先度1，キューイング優先度4を設定します。
23	フロー制御機能を使用する設定にします。
