13.1.3　自ネットワークでのQoS制御

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

自ネットワークの範囲で一貫したQoS制御を行う網レベルQoS制御の構成定義情報の例を示します。

エッジルータは，送信元IPアドレスでトラフィックを検出します。検出したトラフィックが契約帯域を超えた場合，該当パケットを廃棄します。契約帯域を遵守したパケットに対しては，IPヘッダのTOSフィールドにおける上位6ビット（DSCP値）を書き換えて，優先度が高い（DSCP値が大きい）トラフィックから送信します（完全優先）。

バックボーンルータは，DSCP値に基づき優先度の高いトラフィックから送信します（完全優先）。

(2)　構成図と設定条件

［構成図］

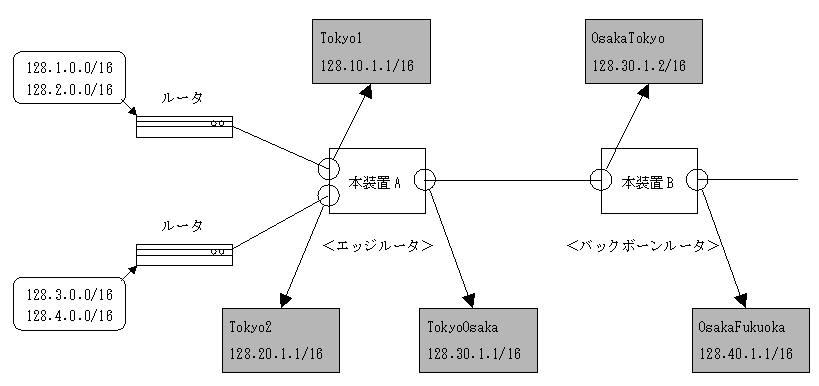

図13-4　構成図

[図データ]

［設定条件］

＜本装置A／本装置Bのインタフェース＞

表13-7　本装置A／本装置Bのインタフェース設定条件

装置名 インタフェース名 インタフェース種別 QoSキュー属性
本装置A Tokyo1 WAN serial 6M 完全優先
Tokyo2 WAN serial 6M 完全優先
TokyoOsaka WAN OC-3c 完全優先
本装置B OsakaTokyo WAN OC-3c 完全優先
OsakaFukuoka WAN OC-3c 完全優先

＜エッジルータ＞
パケット受信時に送信元IPアドレスによりフローを検出し，契約帯域のチェック，DSCPの書き換えを行います。書き換えたDSCPにより優先制御を行います。

表13-8　エッジルータの設定条件

インタフェース名 inbound/outbound 送信元IPアドレス 契約帯域 違反時 DSCP書き換え値
Tokyo1 inbound 128.1.0.0/16 4Mbps フレーム廃棄 56(precedence 7)
128.2.0.0/16 2Mbps フレーム廃棄 0(precedence 0)
Tokyo2 inbound 128.3.0.0/16 3Mbps フレーム廃棄 48(precedence 6)
128.4.0.0/16 3Mbps フレーム廃棄 40(precedence 5)
受信したパケットのDSCP値に基づき優先制御を行います。

表13-9　エッジルータの設定条件

インタフェース名 inbound/outbound 宛先または送信元IPアドレス
TokyoOsaka inbound すべて

＜バックボーンルータ＞
受信したパケットのDSCP値に基づき優先制御を行います。

表13-10　バックボーンルータの設定条件

インタフェース名 inbound/outbound 宛先または送信元IPアドレス
OsakaTokyo inbound すべて
OsakaFukuoka

＜TOS−QoS変換テーブル情報（本装置A，B共通）＞

表13-11　TOS−QoS変換テーブルの設定条件

precedence 出力優先度 キューイング優先度
7 8 4
6 7 4
5 6 4
0 1 4

(3)　構成定義情報例

［コマンドによる設定］
 1    (config)# qos
 2    (config)# qos-queue-list QUEUEA
      [qos-queue-list QUEUEA]
 3    (config)# priority
      [qos-queue-list QUEUEA]
 4    (config)# exit
 5    (config)# qos-interface Tokyo1 queue_list QUEUEA
 6    (config)# qos-interface Tokyo2 queue_list QUEUEA
 7    (config)# qos-interface TokyoOsaka queue_list QUEUEA
 8    (config)# flow qos Tokyo1 in
      [flow qos Tokyo1 in]
 9    (config)# list 1 ip 128.1.0.0/16 any action upc 4000 replace_dscp 56
      [flow qos Tokyo1 in]
10    (config)# list 2 ip 128.2.0.0/16 any action upc 2000 replace_dscp 0
      [flow qos Tokyo1 in]
11    (config)# exit
12    (config)# flow qos Tokyo2 in
      [flow qos Tokyo2 in]
13    (config)# list 3 ip 128.3.0.0/16 any action upc 3000 replace_dscp 48
      [flow qos Tokyo2 in]
14    (config)# list 4 ip 128.4.0.0/16 any action upc 3000 replace_dscp 40
      [flow qos Tokyo2 in]
15    (config)# exit
16    (config)# flow qos TokyoOsaka in
      [flow qos TokyoOsaka in]
17    (config)# list 5 ip any any action dscp_map
      [flow qos TokyoOsaka in]
18    (config)# exit
19    (config)# qos-tos-map precedence 7 priority_class 8
20    (config)# qos-tos-map precedence 7 discard_class 4
21    (config)# qos-tos-map precedence 6 priority_class 7
22    (config)# qos-tos-map precedence 6 discard_class 4
23    (config)# qos-tos-map precedence 5 priority_class 6
24    (config)# qos-tos-map precedence 5 discard_class 4
25    (config)# qos-tos-map precedence 0 priority_class 1
26    (config)# qos-tos-map precedence 0 discard_class 4
27    (config)# flow yes

表13-12　エッジルータの構成定義情報解説

解説番号 解説
1 QoSを使用します。
2〜4 QUEUEAのキューモードを完全優先に設定します。
5 インタフェース名称Tokyo1に，QoSキューリスト名称QUEUEAを登録します。
6 インタフェース名称Tokyo2に，QoSキューリスト名称QUEUEAを登録します。
7 インタフェース名称TokyoOsakaに，QoSキューリスト名称QUEUEAを登録します。
8，9 インタフェース名Tokyo1のinbound（受信側）に128.1.0.0/16のIPアドレスを送信元とし，契約帯域＝4Mbps，DSCP書き換え値＝56，契約帯域違反時のフレームを廃棄するように設定します。
10，11 インタフェース名Tokyo1のinbound（受信側）に128.2.0.0/16のIPアドレスを送信元とし，契約帯域＝2Mbps，DSCP書き換え値＝0，契約帯域違反時のフレームを廃棄するように設定します。
12，13 インタフェース名Tokyo2のinbound（受信側）に128.3.0.0/16のIPアドレスを送信元とし，契約帯域＝3Mbps，DSCP書き換え値＝48，契約帯域違反時のフレームを廃棄するように設定します。
14，15 インタフェース名Tokyo2のinbound（受信側）に128.4.0.0/16のIPアドレスを送信元とし，契約帯域＝3Mbps，DSCP書き換え値＝40，契約帯域違反時のフレームを廃棄するように設定します。
16〜18 インタフェース名TokyoOsakaのinbound（受信側）に入力DSCPによるQoSフロー制御を行います。
19，20 DSCPのプレシーデンス7に出力優先度8，キューイング優先度4を設定します。
21，22 DSCPのプレシーデンス6に出力優先度7，キューイング優先度4を設定します。
23，24 DSCPのプレシーデンス5に出力優先度6，キューイング優先度4を設定します。
25，26 DSCPのプレシーデンス0に出力優先度1，キューイング優先度4を設定します。
27 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
qos
qos-queue-list QUEUEA
  priority
qos-interface Tokyo1 queue_list QUEUEA
qos-interface Tokyo2 queue_list QUEUEA
qos-interface TokyoOsaka queue_list QUEUEA
qos-tos-map precedence 0 priority_class 1 discard_class 4
qos-tos-map precedence 5 priority_class 6 discard_class 4
qos-tos-map precedence 6 priority_class 7 discard_class 4
qos-tos-map precedence 7 priority_class 8 discard_class 4
!
flow yes
flow qos Tokyo1 in
  list 1 ip 128.1.0.0/16 any action upc 4000 replace_dscp 56
  list 2 ip 128.2.0.0/16 any action upc 2000 replace_dscp 0
flow qos Tokyo2 in
  list 3 ip 128.3.0.0/16 any action upc 3000 replace_dscp 48
  list 4 ip 128.4.0.0/16 any action upc 3000 replace_dscp 40
flow qos TokyoOsaka in
  list 5 ip any any action dscp_map

［コマンドによる設定］
 1    (config)# qos
 2    (config)# qos-queue-list QUEUEA
      [qos-queue-list QUEUEA]
 3    (config)# priority
      [qos-queue-list QUEUEA]
 4    (config)# exit
 5    (config)# qos-interface OsakaTokyo queue_list QUEUEA
 6    (config)# qos-interface OsakaFukuoka queue_list QUEUEA
 7    (config)# flow qos OsakaTokyo in
      [flow qos OsakaTokyo in]
 8    (config)# list 1 ip any any action dscp_map
      [flow qos OsakaTokyo in]
 9    (config)# exit
10    (config)# flow qos OsakaFukuoka in
      [flow qos OsakaFukuoka in]
11    (config)# list 1 ip any any action dscp_map
      [flow qos OsakaFukuoka in]
12    (config)# exit
13    (config)# qos-tos-map precedence 7 priority_class 8
14    (config)# qos-tos-map precedence 7 discard_class 4
15    (config)# qos-tos-map precedence 6 priority_class 7
16    (config)# qos-tos-map precedence 6 discard_class 4
17    (config)# qos-tos-map precedence 5 priority_class 6
18    (config)# qos-tos-map precedence 5 discard_class 4
19    (config)# qos-tos-map precedence 0 priority_class 1
20    (config)# qos-tos-map precedence 0 discard_class 4
21    (config)# flow yes

表13-13　バックボーンルータの構成定義情報解説

解説番号 解説
1 QoSを使用します。
2〜4 QUEUEAのキューモードを完全優先に設定します。
5 インタフェース名称OsakaTokyoに，QoSキューリスト名称QUEUEAを登録します。
6 インタフェース名称OsakaFukuokaに，QoSキューリスト名称QUEUEAを登録します。
7〜9 インタフェース名OsakaTokyoのinbound（受信側）に入力DSCPによるQoSフロー制御を行います。
10〜12 インタフェース名OsakaFukuokaのinbound（受信側）に入力DSCPによるQoSフロー制御を行います。
13，14 DSCPのプレシーデンス7に出力優先度8，キューイング優先度4を設定します。
15，16 DSCPのプレシーデンス6に出力優先度7，キューイング優先度4を設定します。
17，18 DSCPのプレシーデンス5に出力優先度6，キューイング優先度4を設定します。
19，20 DSCPのプレシーデンス0に出力優先度1，キューイング優先度4を設定します。
21 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
qos
qos-queue-list QUEUEA
  priority
qos-interface OsakaTokyo queue_list QUEUEA
qos-interface OsakaFukuoka queue_list QUEUEA
qos-tos-map precedence 0 priority_class 1 discard_class 4
qos-tos-map precedence 5 priority_class 6 discard_class 4
qos-tos-map precedence 6 priority_class 7 discard_class 4
qos-tos-map precedence 7 priority_class 8 discard_class 4
!
flow yes
flow qos OsakaFukuoka in
  list 1 ip any any action dscp_map
flow qos OsakaTokyo in
  list 1 ip any any action dscp_map
