構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) 構成定義情報例
(1) 設定内容の概要
自ネットワークを構成する装置毎に装置単体レベルでQoS制御を行う簡易的QoS制御の構成定義情報の例を示します。
宛先または送信元IPアドレスでトラフィックを検出します。検出したトラフィックが契約帯域を超えた場合,パケットを廃棄します。各トラフィックに優先度を付けて優先度が高いトラフィックから先に転送します(完全優先)。
(2) 構成図と設定条件
- [構成図]

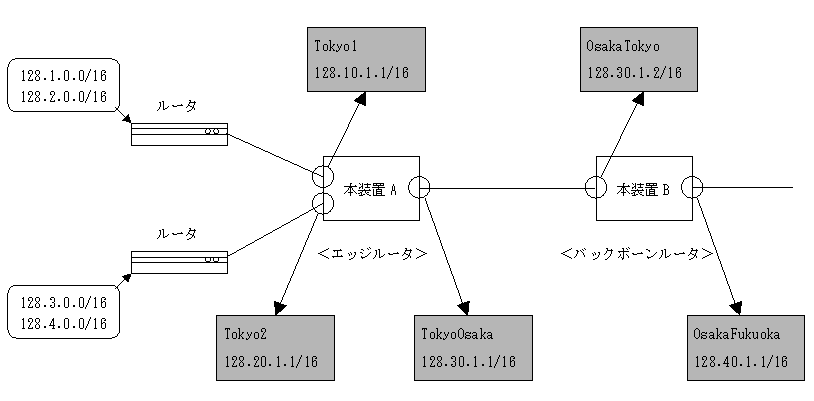

図13-3 構成図
- [設定条件]
- <本装置A/本装置Bのインタフェース>
表13-1 本装置A/本装置Bのインタフェース設定条件
装置名 インタフェース名 インタフェース種別 QoSキュー属性 本装置A Tokyo1 WAN serial 6M 完全優先 Tokyo2 WAN serial 6M 完全優先 TokyoOsaka WAN OC-3c 完全優先 本装置B OsakaTokyo WAN OC-3c 完全優先 OsakaFukuoka WAN OC-3c 完全優先
- <エッジルータ>
- パケット受信時に送信元IPアドレスによりフローを検出し,契約帯域のチェック,出力優先度,キューイング優先度を決定します。
表13-2 エッジルータの設定条件
インタフェース名 inbound/outbound 送信元IPアドレス 契約帯域 違反時 出力優先度 キューイング優先度 Tokyo1 inbound 128.1.0.0/16 4Mbps フレーム廃棄 8 4 128.2.0.0/16 2Mbps フレーム廃棄 1 4 Tokyo2 inbound 128.3.0.0/16 3Mbps フレーム廃棄 7 4 128.4.0.0/16 3Mbps フレーム廃棄 6 4 - パケット受信時に宛先または送信元IPアドレスによりフローを検出し,出力優先度,キューイング優先度を決定します。
表13-3 エッジルータの設定条件
インタフェース名 inbound/outbound 宛先IPアドレス 出力優先度 キューイング優先度 TokyoOsaka inbound 128.1.0.0/16 8 4 128.2.0.0/16 1 4 128.3.0.0/16 7 4 128.4.0.0/16 6 4
- <バックボーンルータ>
- パケット受信時に宛先または送信元IPアドレスによりフローを検出し,出力優先度,キューイング優先度を決定します。
表13-4 バックボーンルータの設定条件
インタフェース名 inbound/outbound 宛先または送信元IPアドレス 出力優先度 キューイング優先度 OsakaTokyo
OsakaFukuokainbound 128.1.0.0/16 8 4 128.2.0.0/16 1 4 128.3.0.0/16 7 4 128.4.0.0/16 6 4
(3) 構成定義情報例
- エッジルータの設定
- [コマンドによる設定]
1 (config)# qos 2 (config)# qos-queue-list QUEUEA [qos-queue-list QUEUEA] 3 (config)# priority [qos-queue-list QUEUEA] 4 (config)# exit 5 (config)# qos-interface Tokyo1 queue_list QUEUEA 6 (config)# qos-interface Tokyo2 queue_list QUEUEA 7 (config)# qos-interface TokyoOsaka queue_list QUEUEA 8 (config)# flow qos Tokyo1 in [flow qos Tokyo1 in] 9 (config)# list 1 ip 128.1.0.0/16 any action upc 4000 priority 8 discard 4 [flow qos Tokyo1 in] 10 (config)# list 2 ip 128.2.0.0/16 any action upc 2000 priority 1 discard 4 [flow qos Tokyo1 in] 11 (config)# exit 12 (config)# flow qos Tokyo2 in [flow qos Tokyo2 in] 13 (config)# list 3 ip 128.3.0.0/16 any action upc 3000 priority 7 discard 4 [flow qos Tokyo2 in] 14 (config)# list 4 ip 128.4.0.0/16 any action upc 3000 priority 6 discard 4 [flow qos Tokyo2 in] 15 (config)# exit 16 (config)# flow qos TokyoOsaka in [flow qos TokyoOsaka in] 17 (config)# list 5 ip any 128.1.0.0/16 action priority 8 discard 4 [flow qos TokyoOsaka in] 18 (config)# list 6 ip any 128.2.0.0/16 action priority 1 discard 4 [flow qos TokyoOsaka in] 19 (config)# list 7 ip any 128.3.0.0/16 action priority 7 discard 4 [flow qos TokyoOsaka in] 20 (config)# list 8 ip any 128.4.0.0/16 action priority 6 discard 4 [flow qos TokyoOsaka in] 21 (config)# exit 22 (config)# flow yes表13-5 エッジルータの構成定義情報解説
解説番号 解説 1 QoSを使用します。 2〜4 QUEUEAのキューモードを完全優先に設定します。 5 インタフェース名称Tokyo1に,QoSキューリスト名称QUEUEAを登録します。 6 インタフェース名称Tokyo2に,QoSキューリスト名称QUEUEAを登録します。 7 インタフェース名称Tokyo Osakaに,QoSキューリスト名称QUEUEAを登録します。 8,9 インタフェース名Tokyo1のinbound(受信側)に128.1.0.0/16のIPアドレスを送信元とし,契約帯域=4Mbps,出力優先度=8,キューイング優先度=4のQoSフロー制御を設定します。 10,11 インタフェース名Tokyo1のinbound(受信側)に128.2.0.0/16のIPアドレスを送信元とし,契約帯域=2Mbps,出力優先度=1,キューイング優先度=4のQoSフロー制御を設定します。 12,13 インタフェース名Tokyo2のinbound(受信側)に128.3.0.0/16のIPアドレスを送信元とし,契約帯域=3Mbps,出力優先度=7,キューイング優先度=4のQoSフロー制御を設定します。 14,15 インタフェース名Tokyo2のinbound(受信側)に128.4.0.0/16のIPアドレスを送信元とし,契約帯域=3Mbps,出力優先度=6,キューイング優先度=4のQoSフロー制御を設定します。 16,17 インタフェース名TokyoOsakaのinbound(受信側)に128.1.0.0/16のIPアドレスを宛先とし,出力優先度=8,キューイング優先度=4のフレームを廃棄するよう設定します。 18 インタフェース名TokyoOsakaのinbound(受信側)に128.2.0.0/16のIPアドレスを宛先とし,出力優先度=1,キューイング優先度=4のフレームを廃棄するよう設定します。 19 インタフェース名TokyoOsakaのinbound(受信側)に128.3.0.0/16のIPアドレスを宛先とし,出力優先度=7,キューイング優先度=4のフレームを廃棄するよう設定します。 20,21 インタフェース名TokyoOsakaのinbound(受信側)に128.4.0.0/16のIPアドレスを宛先とし,出力優先度=6,キューイング優先度=4のフレームを廃棄するよう設定します。 22 フロー制御機能を使用する設定にします。
- [構成定義情報の表示]
qos qos-queue-list QUEUEA priority qos-interface Tokyo1 queue_list QUEUEA qos-interface Tokyo2 queue_list QUEUEA qos-interface TokyoOsaka queue_list QUEUEA ! flow yes flow qos Tokyo1 in list 1 ip 128.1.0.0/16 any action upc 4000 priority 8 discard 4 list 2 ip 128.2.0.0/16 any action upc 2000 priority 1 discard 4 flow qos Tokyo2 in list 3 ip 128.3.0.0/16 any action upc 3000 priority 7 discard 4 list 4 ip 128.4.0.0/16 any action upc 3000 priority 6 discard 4 flow qos TokyoOsaka in list 5 ip any 128.1.0.0/16 action priority 8 discard 4 list 6 ip any 128.2.0.0/16 action priority 1 discard 4 list 7 ip any 128.3.0.0/16 action priority 7 discard 4 list 8 ip any 128.4.0.0/16 action priority 6 discard 4
- バックボーンルータの設定
- [コマンドによる設定]
1 (config)# qos 2 (config)# qos-queue-list QUEUEA [qos-queue-list QUEUEA] 3 (config)# priority [qos-queue-list QUEUEA] 4 (config)# exit 5 (config)# qos-interface OsakaTokyo queue_list QUEUEA 6 (config)# qos-interface OsakaFukuoka queue_list QUEUEA 7 (config)# flow qos OsakaTokyo in [flow qos OsakaTokyo in] 8 (config)# list 1 ip 128.1.0.0/16 any action priority 8 discard 4 [flow qos OsakaTokyo in] 9 (config)# list 2 ip 128.2.0.0/16 any action priority 1 discard 4 [flow qos OsakaTokyo in] 10 (config)# list 3 ip 128.3.0.0/16 any action priority 7 discard 4 [flow qos OsakaTokyo in] 11 (config)# list 4 ip 128.4.0.0/16 any action priority 6 discard 4 [flow qos OsakaTokyo in] 12 (config)# exit 13 (config)# flow qos OsakaFukuoka in [flow qos OsakaFukuoka in] 14 (config)# list 1 ip 128.1.0.0/16 any action priority 8 discard 4 [flow qos OsakaFukuoka in] 15 (config)# list 2 ip 128.2.0.0/16 any action priority 1 discard 4 [flow qos OsakaFukuoka in] 16 (config)# list 3 ip 128.3.0.0/16 any action priority 7 discard 4 [flow qos OsakaFukuoka in] 17 (config)# list 4 ip 128.4.0.0/16 any action priority 6 discard 4 [flow qos OsakaFukuoka in] 18 (config)# exit 19 (config)# flow yes表13-6 バックボーンルータの構成定義情報解説
解説番号 解説 1 QoSを使用します。 2〜4 QUEUEAのキューモードを完全優先に設定します。 5 インタフェース名称OsakaTokyoに,QoSキューリスト名称QUEUEAを登録します。 6 インタフェース名称OsakaFukuokaに,QoSキューリスト名称QUEUEAを登録します。 7,8 インタフェース名OsakaTokyoのinbound(受信側)に128.1.0.0/16のIPアドレスを宛先または送信元とし,出力優先度=8,キューイング優先度=4のフレームを廃棄するよう設定します。 9 インタフェース名OsakaTokyoのinbound(受信側)に128.2.0.0/16のIPアドレスを宛先または送信元とし,出力優先度=1,キューイング優先度=4のフレームを廃棄するよう設定します。 10 インタフェース名OsakaTokyoのinbound(受信側)に128.3.0.0/16のIPアドレスを宛先または送信元とし,出力優先度=7,キューイング優先度=4のフレームを廃棄するよう設定します。 11,12 インタフェース名OsakaTokyoのinbound(受信側)に128.4.0.0/16のIPアドレスを宛先または送信元とし,出力優先度=6,キューイング優先度=4のフレームを廃棄するよう設定します。 13,14 インタフェース名OsakaFukuokaのinbound(受信側)に128.1.0.0/16のIPアドレスを宛先または送信元とし,出力優先度=8,キューイング優先度=4のフレームを廃棄するよう設定します。 15 インタフェース名OsakaFukuokaのinbound(受信側)に128.2.0.0/16のIPアドレスを宛先または送信元とし,出力優先度=1,キューイング優先度=4のフレームを廃棄するよう設定します。 16 インタフェース名OsakaFukuokaのinbound(受信側)に128.3.0.0/16のIPアドレスを宛先または送信元とし,出力優先度=7,キューイング優先度=4のフレームを廃棄するよう設定します。 17,18 インタフェース名OsakaFukuokaのinbound(受信側)に128.4.0.0/16のIPアドレスを宛先または送信元とし,出力優先度=6,キューイング優先度=4のフレームを廃棄するよう設定します。 19 フロー制御機能を使用する設定にします。
- [構成定義情報の表示]
qos qos-queue-list QUEUEA priority qos-interface OsakaFukuoka queue_list QUEUEA qos-interface OsakaTokyo queue_list QUEUEA ! flow yes flow qos OsakaTokyo in list 1 ip 128.1.0.0/16 any action priority 8 discard 4 list 2 ip 128.2.0.0/16 any action priority 1 discard 4 list 3 ip 128.3.0.0/16 any action priority 7 discard 4 list 4 ip 128.4.0.0/16 any action priority 6 discard 4 flow qos OsakaFukuoka in list 1 ip 128.1.0.0/16 any action priority 8 discard 4 list 2 ip 128.2.0.0/16 any action priority 1 discard 4 list 3 ip 128.3.0.0/16 any action priority 7 discard 4 list 4 ip 128.4.0.0/16 any action priority 6 discard 4
