10.5.4　6to4トンネル（6to4サイト間トンネル）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

一つのIPv4グローバルアドレスを持つサイト(6to4サイト)間において，6to4トンネル機能を使ってIPv4ネットワーク(The Internet)を介したIPv6通信を行う場合の例を示します。

(2)　構成図と設定条件

［構成図］

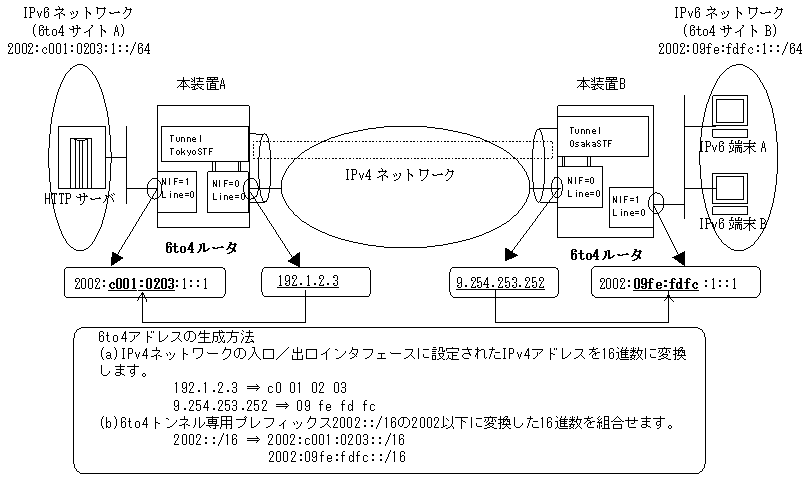

図10-30　6to4トンネル(6to4サイト間)構成図

[図データ]

［設定条件］
  1. 本装置AとBにIPv4グローバルアドレスを持ったIPv4ネットワークに接続インタフェースの設定を行います。
  2. 装置AとB間はIPv4ネットワーク(The Internet)上での通信経路が保証されています。
  3. 本装置AとBに6to4トンネルの設定を行います。
  4. 本装置AとBに各サイト固有の6to4アドレスを持つネットワークの設定を行います。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# line ISPline1 serial 0/0
      [line ISPline1]
 2    (config)# ppp
      [line ISPline1]
 3    (config)# ip destination_ip_address 192.1.2.1
      [line ISPline1]
 4    (config)# ip 192.1.2.3 mask 255.255.0.0
      [line ISPline1]
 5    (config)# exit
 6    (config)# tunnel TokyoSTF 6to4
      [tunnel TokyoSTF]
 7    (config)# ip 2002:c001:0203::1/16
      [tunnel TokyoSTF]
 8    (config)# exit
 9    (config)# line Department1 ethernet 1/0
      [line Department1]
10    (config)# ip 2002:c001:0203:1::1/64
      [line Department1]
11    (config)# exit

表10-37　本装置Aの構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0に回線名ISPline1のシリアル回線を定義します。
2 回線名ISPline1にPPPを指定します。
3〜5 回線名ISPline1にIPアドレス192.1.2.3，サブネット255.255.0.0，接続先IPアドレス192.1.2.1を定義します。
6 6to4トンネルインタフェースTokyoSTFを定義します。
7，8 6to4トンネルインタフェースTokyoSTFにIPv6アドレス2002:c001:0203::1，プレフィックス長16を定義します。
9 NIF番号1，Line番号0にインタフェース名Department1を定義します。
10，11 インタフェース名Department1にIPv6アドレス2002:c001:0203:1::1/64を定義します。

＜本装置B＞
 1    (config)# line ISPline2 ethernet 0/0
      [line ISPline2]
 2    (config)# ip 9.254.253.252 mask 255.255.0.0
      [line ISPline2]
 3    (config)# exit
 4    (config)# tunnel OsakaSTF 6to4
      [tunnel OsakaSTF]
 5    (config)# ip 2002:09fe:fdfc::1/16
      [tunnel OsakaSTF]
 6    (config)# exit
 7    (config)# line Department2 ethernet 1/0
      [line Department2]
 8    (config)# ip 2002:09fe:fdfc:1::1/64
      [line Department2]
 9    (config)# exit

表10-38　本装置Bの構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0にインタフェースISPline2を定義します。
2，3 回線名ISPline2にIPアドレス9.254.253.252，サブネット255.255.0.0を定義します。
4 6to4トンネルインタフェースOsakaSTFを定義します。
5，6 6to4トンネルインタフェースOsakaSTFにIPv6アドレス2002:09fe:fdfc::1，プレフィックス長16を定義します。
7 NIF番号1，Line番号0にインタフェース名Department2を定義します。
8，9 インタフェース名Department2にIPv6アドレス2002:09fe:fdfc:1::1/64を定義します。

［構成定義情報の表示］

＜本装置A＞
line Department1 ethernet 1/0
  ip 2002:c001:0203:1::1/64
!
line ISPline1 serial 0/0
  ppp
  ip destination_ip_address 192.1.2.1
  ip 192.1.2.3 mask 255.255.0.0
!
tunnel TokyoSTF 6to4
  ip 2002:c001:0203::1/16

＜本装置B＞
line ISPline2 ethernet 0/0
  ip 9.254.253.252 mask 255.255.0.0
!
line Department2 ethernet 1/0
  ip 2002:09fe:fdfc:1::1/64
!
tunnel OsakaSTF 6to4
  ip 2002:09fe:fdfc::1/16
