10.5.3 本装置間でのIPv4 over IPv6トンネル

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1) 設定内容の概要

IPv4 over IPv6トンネルの設定例を示します。これによりIPv6ネットワークによって分断されたIPv4ネットワーク間でIPv4パケット通信を行うことができます。トンネルインタフェースはポイント-ポイント型固定のインタフェースとして扱われます。

(2) 構成図と設定条件

[構成図]

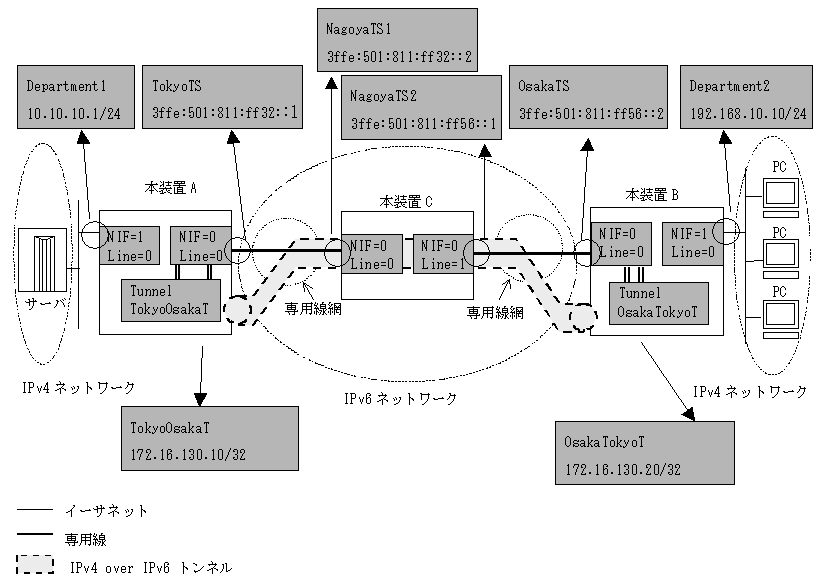

図10-29 構成図

[図データ]

[設定条件]
  1. 両端のイーサネットはIPv4ネットワークに属しており,装置Cを挟んでJ1専用線で接続されています。専用線はIPv6ネットワークに属しています。
  2. 本装置AとBのIPv6ネットワーク上にIPv4 over IPv6トンネルの設定を行います。
  3. 装置Cはトンネルを意識しないIPv6だけの設定を行います。
  4. 装置AとBでIPv4,IPv6それぞれのネットワーク経路情報のスタティック定義を行います。

(3) 構成定義情報例

[コマンドによる設定]

<本装置A>
 1    (config)# line Tokyo pri 0/0
      [line Tokyo]
 2    (config)# timeslot TokyoTS 1 width 24
      [timeslot TokyoTS]
 3    (config)# ppp
      [timeslot TokyoTS]
 4    (config)# ip 3ffe:501:811:ff32::1/64 destination_ip_address
                3ffe:501:811:ff32::2
      [timeslot TokyoTS]
 5    (config)# exit
      [line Tokyo]
 6    (config)# exit
 7    (config)# line Department1 ethernet 1/0
      [line Department1]
 8    (config)# ip 10.10.10.1/24
      [line Department1]
 9    (config)# exit
10    (config)# tunnel TokyoOsakaT 3ffe:501:811:ff32::1 remote
                3ffe:501:811:ff56::2
      [tunnel TokyoOsakaT]
11    (config)# ip 172.16.130.10/32 destination_ip_address 172.16.130.20
      [tunnel TokyoOsakaT]
12    (config)# exit
13    (config)# static
      [static]
14    (config)# 3ffe:501:811:ff56::/64 interface TokyoTS
      [static]
15    (config)# 192.168.10.0/24 interface 172.16.130.20
      [static]
16    (config)# exit

表10-34 本装置Aの構成定義情報解説

解説番号 解説
1 NIF番号0,Line番号0に回線名TokyoのWAN PRI回線を定義します。
2 回線名TokyoのWAN PRI回線に開始タイムスロット番号1,タイムスロット幅24,タイムスロット名TokyoTSでタイムスロットを定義します。
3 タイムスロット名TokyoTSのタイムスロットにリンクレイヤプロトコルPPPを定義します。
4〜6 タイムスロット名TokyoTSのタイムスロットをインタフェースとして,IPv6アドレス3ffe:501:811:ff32::1,プレフィックス長64,接続先IPv6アドレス3ffe:501:811:ff32::2を定義します。
7 NIF番号1,Line番号0にインタフェース名Department1を定義します。
8,9 Department1をインタフェースとしてIPアドレス10.10.10.1/24を定義します。
10 トンネルインタフェースTokyoOsakaTを定義し,カプセル化されたパケットが実際に通信する自インタフェースと相手装置のインタフェースのアドレスを定義します。
11,12 TokyoOsakaTをインタフェースとしてIPアドレス172.16.130.10/32,接続先IPアドレス172.16.130.20を定義します。
13,14 3ffe:501:811:ff56::/64のIPv6ネットワーク経路を送信先インタフェースTokyoTSとしてスタティック定義します。
15,16 192.168.10.0/24のIPv4ネットワーク経路を送信先インタフェース 172.16.130.20としてスタティック定義します。

<本装置B>
 1    (config)# line Osaka pri 0/0
      [line Osaka]
 2    (config)# timeslot OsakaTS 1 width 24
      [timeslot OsakaTS]
 3    (config)# ppp
      [timeslot OsakaTS]
 4    (config)# ip 3ffe:501:811:ff56::2/64 destination_ip_address
                3ffe:501:811:ff56::1
      [timeslot OsakaTS]
 5    (config)# exit
      [line Osaka]
 6    (config)# exit
 7    (config)# line Department2 ethernet 1/0
      [line Department2]
 8    (config)# ip 192.168.10.10/24
      [line Department2]
 9    (config)# exit
10    (config)# tunnel OsakaTokyoT 3ffe:501:811:ff56::2 remote
                3ffe:501:811:ff32::1
      [tunnel OsakaTokyoT]
11    (config)# ip 172.16.130.20/32 destination_ip_address 172.16.130.10
      [tunnel OsakaTokyoT]
12    (config)# exit
13    (config)# static
      [static]
14    (config)# 3ffe:501:811:ff32::/64 interface OsakaTS
      [static]
15    (config)# 10.10.10.0/24 interface 172.16.130.10
      [static]
16    (config)# exit

表10-35 本装置Bの構成定義情報解説

解説番号 解説
1 NIF番号0,Line番号0に回線名OsakaのWAN PRI回線を定義します。
2 回線名OsakaのWAN PRI回線に開始タイムスロット番号1,タイムスロット幅24,タイムスロット名OsakaTSでタイムスロットを定義します。
3 タイムスロット名OsakaTSのタイムスロットにリンクレイヤプロトコルPPPを定義します。
4〜6 タイムスロット名OsakaTSのタイムスロットをインタフェースとしてIPv6アドレス3ffe:501:811:ff56::2,プレフィックス長64,接続先IPv6アドレス3ffe:501:811:ff56::1を定義します。
7 NIF番号1,Line番号0にインタフェース名Department2を定義します。
8,9 Department2をインタフェースとしてIPアドレス192.168.10.10/24を定義します。
10 トンネルインタフェースOsakaTokyoTを定義し,カプセル化されたパケットが実際に通信する自インタフェースと相手装置のインタフェースのアドレスを定義します。
11,12 OsakaTokyoTをインタフェースとしてIPアドレス172.16.130.20/32,接続先IPアドレス172.16.130.10を定義します。
13,14 3ffe:501:811:ff32::/64のIPv6ネットワーク経路を送信先インタフェースOsakaTSとしてスタティック定義します。
15,16 10.10.10.0/24のIPv4ネットワーク経路を送信先インタフェース 172.16.130.10としてスタティック定義します。

<本装置C>
 1    (config)# line Nagoya1 pri 0/0
      [line Nagoya1]
 2    (config)# timeslot NagoyaTS1 1 width 24
      [timeslot NagoyaTS1]
 3    (config)# ppp
      [timeslot NagoyaTS1]
 4    (config)# ip 3ffe:501:811:ff32::2/64 destination_ip_address
                3ffe:501:811:ff32::1
      [timeslot NagoyaTS1]
 5    (config)# exit
      [line Nagoya1]
 6    (config)# exit
 7    (config)# line Nagoya2 pri 0/1
      [line Nagoya2]
 8    (config)# timeslot NagoyaTS2 1 width 24
      [timeslot NagoyaTS2]
 9    (config)# ppp
      [timeslot NagoyaTS2]
10    (config)# ip 3ffe:501:811:ff56::1/64 destination_ip_address
                3ffe:501:811:ff56::2
      [timeslot NagoyaTS2]
11    (config)# exit
      [line Nagoya2]
12    (config)# exit

表10-36 本装置Cの構成定義情報解説

解説番号 解説
1 NIF番号0,Line番号0に回線名Nagoya1のWAN PRI回線を定義します。
2 回線名Nagoya1のWAN PRI回線に開始タイムスロット番号1,タイムスロット幅24,タイムスロット名NagoyaTS1でタイムスロットを定義します。
3 タイムスロット名NagoyaTS1のタイムスロットにリンクレイヤプロトコルPPPを定義します。
4〜6 タイムスロット名NagoyaTS1のタイムスロットをインタフェースとしてIPv6アドレス3ffe:501:811:ff32::2,プレフィックス長64,接続先IPv6アドレス3ffe:501:811:ff32::1を定義します。
7 NIF番号0,Line番号1に回線名Nagoya2のWAN PRI回線を定義します。
8 回線名Nagoya2のWAN PRI回線に開始タイムスロット番号1,タイムスロット幅24,タイムスロット名NagoyaTS2でタイムスロットを定義します。
9 タイムスロット名NagoyaTS2のタイムスロットにリンクレイヤプロトコルPPPを定義します。
10〜12 タイムスロット名NagoyaTS2のタイムスロットをインタフェースとしてIPv6アドレス3ffe:501:811:ff56::1,プレフィックス長64,接続先IPv6アドレス3ffe:501:811:ff56::2を定義します。

[構成定義情報の表示]

<本装置A>
line Department1 ethernet 1/0
  ip 10.10.10.1/24
!
line Tokyo pri 0/0
  timeslot TokyoTS 1 width 24
    ppp
    ip 3ffe:501:811:ff32::1/64 destination_ip_address 3ffe:501:811:ff32::2
!
tunnel TokyoOsakaT 3ffe:501:811:ff32::1 remote 3ffe:501:811:ff56::2
  ip 172.16.130.10/32 destination_ip_address 172.16.130.20
!
static
  3ffe:501:811:ff56::/64 interface TokyoTS
  192.168.10.0/24 interface 172.16.130.20

<本装置B>
line Department2 ethernet 1/0
  ip 192.168.10.10/24
!
line Osaka pri 0/0
  timeslot OsakaTS 1 width 24
    ppp
    ip 3ffe:501:811:ff56::2/64 destination_ip_address  3ffe:501:811:ff56::1
!
tunnel OsakaTokyoT 3ffe:501:811:ff56::2 remote 3ffe:501:811:ff32::1
  ip 172.16.130.20/32 destination_ip_address 172.16.130.10
!
static
  3ffe:501:811:ff32::/64 interface OsakaTS
  10.10.10.0/24 interface 172.16.130.10

<本装置C>
line Nagoya1 pri 0/0
  timeslot NagoyaTS1 1 width 24
    ppp
    ip 3ffe:501:811:ff32::2/64 destination_ip_address 3ffe:501:811:ff32::1
!
line Nagoya2 pri 0/1
  timeslot NagoyaTS2 1 width 24
    ppp
    ip 3ffe:501:811:ff56::1/64 destination_ip_address 3ffe:501:811:ff56::2
