10.5.5　6to4トンネル（ネイティブIPv6間トンネル）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

一つのIPv4グローバルアドレスを持つサイトから，6to4トンネル機能を使ってIPv4ネットワーク(The Internet)を介したネイティブIPv6内端末と通信を行う場合の例を示します。

(2)　構成図と設定条件

［構成図］

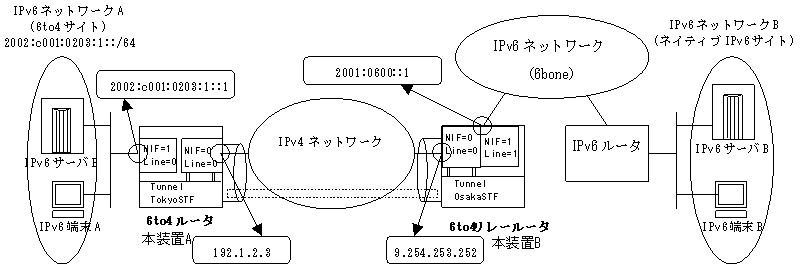

図10-31　6to4トンネル（ネイティブIPv6間）構成図

[図データ]

［設定条件］
  1. 本装置AとBにIPv4グローバルアドレスを持ったIPv4ネットワークに接続インタフェースの設定を行います。
  2. 本装置AとB間はIPv4ネットワーク(The Internet)上での通信経路が保証されています。
  3. 本装置BにネイティブIPv6ネットワークに接続するインタフェースの設定を行います。
  4. 本装置AとBに6to4トンネルの設定を行います。
  5. 本装置Aに各サイト固有の6to4アドレスを持つネットワークの設定を行います。
  6. 本装置AにIPv6デフォルト経路のゲートウェイを本装置Bの6to4トンネルインタフェースへと設定します。
  7. 本装置Bに2002::/16の経路をネイティブIPv6ネットワークへ広告するよう設定を行います。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# line ISPline1 serial 0/0
      [line ISPline1]
 2    (config)# ppp
      [line ISPline1]
 3    (config)# ip destination_ip_address 192.1.2.1
      [line ISPline1]
 4    (config)# ip 192.1.2.3 mask 255.255.0.0
      [line ISPline1]
 5    (config)# exit
 6    (config)# tunnel TokyoSTF 6to4
      [tunnel TokyoSTF]
 7    (config)# ip 2002:c001:0203::1/16
      [tunnel TokyoSTF]
 8    (config)# exit
 9    (config)# line Department1 ethernet 1/0
      [line Department1]
10    (config)# ip 2002:c001:0203:1::1/64
      [line Department1]
11    (config)# exit
12    (config)# static
      [static]
13    (config)# ip6_default gateway 2002:09fe:fdfc::1
      [static]
14    (config)# exit

表10-39　本装置Aの構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0に回線名ISPline1のシリアル回線を定義します。
2 回線名ISPline1にPPPを指定します。
3〜5 回線名ISPline1にIPアドレス192.1.2.3，サブネット255.255.0.0，接続先IPアドレス192.1.2.1を定義します。
6 6to4トンネルインタフェースTokyoSTFを定義します。
7，8 6to4トンネルインタフェースTokyoSTFにIPv6アドレス2002:c001:0203::1，プレフィックス長16を定義します。
9 NIF番号1，Line番号0にインタフェース名Department1を定義します。
10，11 インタフェース名Department1にIPv6アドレス2002:c001:0203:1::1/64を定義します。
12〜14 2002:09fe:fdfc::1をゲートウェイとして，IPv6デフォルト経路をスタティック定義します。

＜本装置B＞
 1    (config)# line ISPline2 ethernet 0/0
      [line ISPline2]
 2    (config)# ip 9.254.253.252 mask 255.255.0.0
      [line ISPline2]
 3    (config)# exit
 4    (config)# tunnel OsakaSTF 6to4
      [tunnel OsakaSTF]
 5    (config)# ip 2002:09fe:fdfc::1/16
      [tunnel OsakaSTF]
 6    (config)# exit
 7    (config)# line ISP6line1 ethernet 1/1
      [line ISP6line1]
 8    (config)# ip 2001:0600::1/64
      [line ISP6line1]
 9    (config)# exit
10    (config)# bgp4+ yes
      [bgp4+]
11    (config)# externalpeeras 200
      [bgp4+ externalpeeras 200]
12    (config)# peer 2001:0600:1::100
      [bgp4+ externalpeeras 200 peer 2001:0600:1::100]
13    (config)# exit
      [bgp4+ externalpeeras 200]
14    (config)# exit
      [bgp4+]
15    (config)# exit
16    (config)# export proto bgp4+ as 200
      [export proto bgp4+ as 200]
17    (config)# proto direct 2002::/16 exact
      [export proto bgp4+ as 200 proto direct 2002::/16 exact]
18    (config)# exit
      [export proto bgp4+ as 200]
19    (config)# exit

表10-40　本装置Bの構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0にインタフェースISPline2を定義します。
2，3 回線名ISPline2にIPアドレス9.254.253.252，サブネット255.255.0.0を定義します。
4 6to4トンネルインタフェースOsakaSTFを定義します。
5，6 6to4トンネルインタフェースOsakaSTFにIPv6アドレス2002:09fe:fdfc::1，プレフィックス長16を定義します。
7 NIF番号1，Line番号1にインタフェース名ISP6line1を定義します。
8，9 インタフェース名ISP6line1にIPv6アドレス2001:0600::1/64を定義します。
10 BGP4+プロトコルを動作されることを定義します。
11〜15 AS200に対する外部ピアを定義します。
16〜19 2002::/16のダイレクト経路をAS200との外部ピアに広告するように定義します。

［構成定義情報の表示］

＜本装置A＞
line Department1 ethernet 1/0
  ip 2002:c001:0203:1::1/64
!
line ISPline1 serial 0/0
  ppp
  ip destination_ip_address 192.1.2.1
  ip 192.1.2.3 mask 255.255.0.0
!
tunnel TokyoSTF 6to4
  ip 2002:c001:0203::1/16
!
static
  ip6_default gateway 2002:09fe:fdfc::1

＜本装置B＞
line ISPline2 ethernet 0/0
  ip 9.254.253.252 mask 255.255.0.0
!
line ISP6line1 ethernet 1/1
  ip 2001:0600::1/64
!
tunnel OsakaSTF 6to4
  ip 2002:09fe:fdfc::1/16
!
bgp4+ yes
  externalpeeras 200
    peer 2001:0600:1::100
!
export proto bgp4+ as 200
  proto direct 2002::/16 exact
