8.3.4　OSPFプロトコル（マルチパス）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

センタと複数の拠点を持つネットワークにおいて，センタ拠点間の通信経路をOSPFにより制御します。センタには2台のルータを設置し，マルチパスによりトラフィックを分散します。

(2)　構成図と設定条件

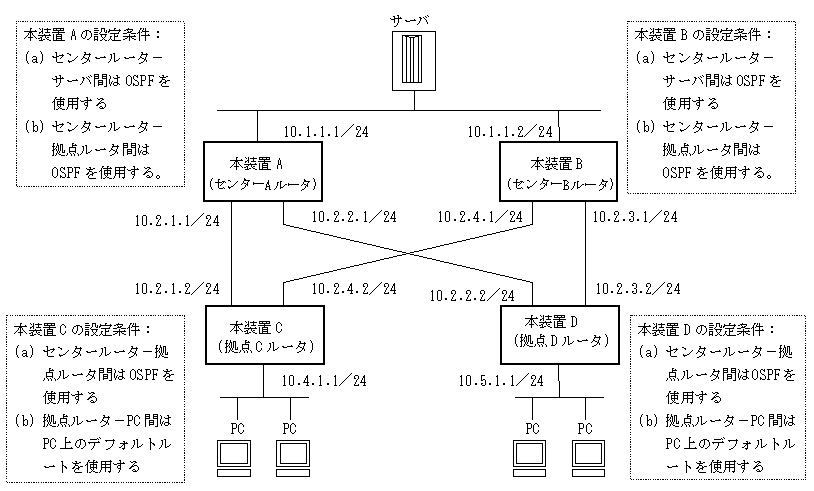

［構成図］

図8-11　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. サーバ−PC間の通信経路はマルチパスによりトラフィックを分散します。

＜本装置A／Bの環境＞
  1. センタルータ（本装置A／B）−サーバ間の経路制御はOSPFを使用します。
  2. センタルータ（本装置A／B）−拠点ルータ（本装置C／D）間の経路制御はOSPFを使用します。

＜本装置C／Dの環境＞
  1. 拠点ルータ（本装置C／D）−センタルータ（本装置A／B）間の経路制御はOSPFを使用します。
  2. 本装置C／D−PC間の通信はPC上のデフォルトルートを使用します。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# options max-paths 2
 2    (config)# routerid 10.1.1.1
 3    (config)# ospf yes
      [ospf]
 4    (config)# multipath
      [ospf]
 5    (config)# backbone
      [ospf backbone]
 6    (config)# interface 10.1.1.1 10.2.1.2 10.2.2.2
      [ospf backbone interface 10.1.1.1 10.2.1.2 10.2.2.2]
 7    (config)# exit
      [ospf backbone]
 8    (config)# exit
      [ospf]
 9    (config)# exit

表8-41　本装置Aの構成定義情報解説

解説番号 解説
1 生成するマルチパスの最大パス数を定義します。
2 自装置のルータIDを定義します。
3，4 OSPFで生成する経路をマルチパス化することを定義します。
5〜9 インタフェース10.1.1.1，10.2.1.2，10.2.2.2において，OSPFを動作させることを定義します。

＜本装置B＞
 1    (config)# options max-paths 2
 2    (config)# routerid 10.1.1.2
 3    (config)# ospf yes
      [ospf]
 4    (config)# multipath
      [ospf]
 5    (config)# backbone
      [ospf backbone]
 6    (config)# interface 10.1.1.2 10.2.4.2 10.2.3.2
      [ospf backbone interface 10.1.1.2 10.2.4.2 10.2.3.2]
 7    (config)# exit
      [ospf backbone]
 8    (config)# exit
      [ospf]
 9    (config)# exit

表8-42　本装置Bの構成定義情報解説

解説番号 解説
1〜4 ＜本装置A＞の解説番号1〜4に同じ
5〜9 インタフェース10.1.1.2，10.2.4.2，10.2.3.2において，OSPFを動作させることを定義します。

＜本装置C＞
 1    (config)# options max-paths 2
 2    (config)# routerid 10.4.1.1
 3    (config)# ospf yes
      [ospf]
 4    (config)# multipath
      [ospf]
 5    (config)# backbone
      [ospf backbone]
 6    (config)# interface 10.2.1.1 10.2.4.1
      [ospf backbone interface 10.2.1.1 10.2.4.1]
 7    (config)# exit
      [ospf backbone]
 8    (config)# exit
      [ospf]
 9    (config)# exit
10    (config)# export proto ospfase
      [export proto ospfase]
11    (config)# proto direct
      [export proto ospfase proto direct]
12    (config)# 10.4.1.0 masklen 24
      [export proto ospfase proto direct]
13    (config)# exit
      [export proto ospfase]
14    (config)# exit

表8-43　本装置Cの構成定義情報解説

解説番号 解説
1〜4 ＜本装置A＞の解説番号1〜4に同じ
5〜9 インタフェース10.2.1.1，10.2.4.1において，OSPFを動作させることを定義します。
10〜14 端末を収容するネットワークをOSPFのAS外経路として広告することを定義します。

＜本装置D＞
 1    (config)# options max-paths 2
 2    (config)# routerid 10.5.1.1
 3    (config)# ospf yes
      [ospf]
 4    (config)# multipath
      [ospf]
 5    (config)# backbone
      [ospf backbone]
 6    (config)# interface 10.2.2.1 10.2.3.1
      [ospf backbone interface 10.2.2.1 10.2.3.1]
 7    (config)# exit
      [ospf backbone]
 8    (config)# exit
      [ospf]
 9    (config)# exit
10    (config)# export proto ospfase
      [export proto ospfase]
11    (config)# proto direct
      [export proto ospfase proto direct]
12    (config)# 10.5.1.0 masklen 24
      [export proto ospfase proto direct]
13    (config)# exit
      [export proto ospfase]
14    (config)# exit

表8-44　本装置Dの構成定義情報解説

解説番号 解説
1〜4 ＜本装置A＞の解説番号1〜4に同じ
5〜9 インタフェース10.2.2.1，10.2.3.1において，OSPFを動作させることを定義します。
10〜14 端末を収容するネットワークをOSPFのAS外経路として広告することを定義します。

［構成定義情報の表示］

＜本装置A＞
options max-paths 2
!
routerid 10.1.1.1
!
ospf yes
  multipath
  backbone
    interface 10.1.1.1 10.2.1.2 10.2.2.2

＜本装置B＞
options max-paths 2
!
routerid 10.1.1.2
!
ospf yes
  multipath
  backbone
    interface 10.1.1.2 10.2.4.2 10.2.3.2

＜本装置C＞
options max-paths 2
!
routerid 10.4.1.1
!
ospf yes
  multipath
  backbone
    interface 10.2.1.1 10.2.4.1
!
export proto ospfase
  proto direct
    10.4.1.0 masklen 24

＜本装置D＞
options max-paths 2
!
routerid 10.5.1.1
!
ospf yes
  multipath
  backbone
    interface 10.2.2.1 10.2.3.1
!
export proto ospfase
  proto direct
    10.5.1.0 masklen 24
