8.3.3　OSPFプロトコル（仮想リンク）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

センタと複数の拠点を持つネットワークにおいて，センタ拠点間の通信経路をOSPFプロトコルにより制御します。

(2)　構成図と設定条件

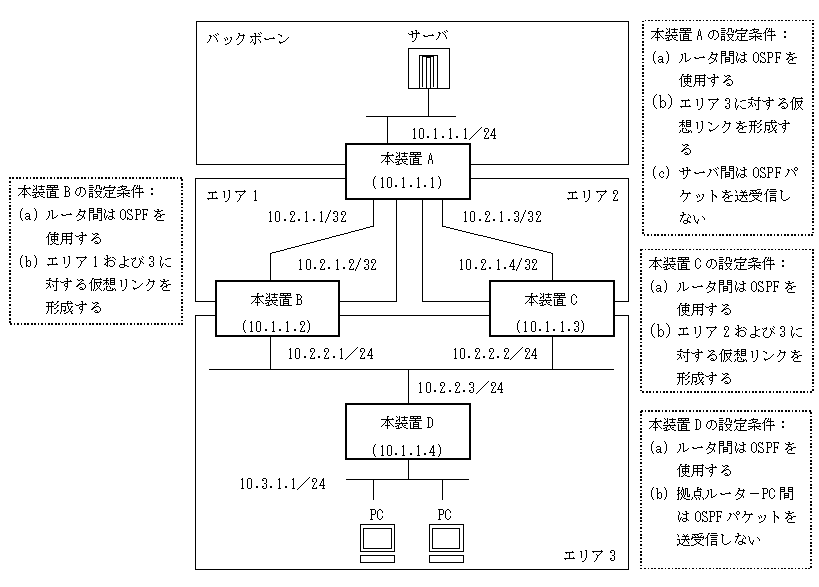

［構成図］

図8-10　構成図

[図データ]

［設定条件］

＜本装置Aの環境＞
  1. 本装置Aは三つのエリア（バックボーンエリア，エリア1，エリア2）に属します。
  2. 本装置A−本装置B／C間の経路制御はOSPFを使用します。
  3. エリア1およびエリア2上にエリア3に対する仮想リンクを形成します。
  4. 本装置A−サーバ間ではOSPFパケットを送受信しません。

＜本装置B／Cの環境＞
  1. 本装置A−本装置B／C間の経路制御はOSPFを使用します。
  2. 本装置Bにエリア1およびエリア3に対する仮想リンクを形成します。
  3. 本装置Cにエリア2およびエリア3に対する仮想リンクを形成します。

＜本装置Dの環境＞
  1. 本装置D−本装置B／C間の経路制御はOSPFを使用します。
  2. 本装置D−PC間ではOSPFパケットを送受信しません。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# routerid 10.1.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.1.1.1
      [ospf backbone interface 10.1.1.1]
 5    (config)# passive
      [ospf backbone interface 10.1.1.1]
 6    (config)# exit
      [ospf backbone]
 7    (config)# exit
      [ospf]
 8    (config)# area 0.0.0.1
      [ospf area 0.0.0.1]
 9    (config)# interface 10.2.1.2
      [ospf area 0.0.0.1 interface 10.2.1.2]
10    (config)# exit
      [ospf area 0.0.0.1]
11    (config)# exit
      [ospf]
12    (config)# backbone
      [ospf backbone]
13    (config)# virtuallink neighborid 10.1.1.2 transitarea 0.0.0.1
      [ospf backbone virtuallink neighborid 10.1.1.2 transitarea 0.0.0.1]
14    (config)# exit
      [ospf backbone]
15    (config)# exit
      [ospf]
16    (config)# area 0.0.0.2
      [ospf area 0.0.0.2]
17    (config)# interface 10.2.1.4
      [ospf area 0.0.0.2 interface 10.2.1.4]
18    (config)# exit
      [ospf area 0.0.0.2]
19    (config)# exit
      [ospf]
20    (config)# backbone
      [ospf backbone]
21    (config)# virtuallink neighborid 10.1.1.3 transitarea 0.0.0.2
      [ospf backbone virtuallink neighborid 10.1.1.3 transitarea 0.0.0.2]
22    (config)# exit
      [ospf backbone]
23    (config)# exit
      [ospf]
24    (config)# exit

表8-37　本装置Aの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜7 OSPFプロトコルを動作させるとともに，バックボーンエリアおよびエリア内のインタフェースを定義します。passive指定は当該インタフェースでOSPFパケットを送受信しないことを意味します。
8〜11 エリア0.0.0.1およびエリア内のインタフェースを定義します。
12〜15 エリア3に対する通過エリア0.0.0.1の仮想リンクを定義します。
16〜19 エリア0.0.0.2およびエリア内のインタフェースを定義します。
20〜24 エリア3に対する通過エリア0.0.0.2の仮想リンクを定義します。

＜本装置B＞
 1    (config)# routerid 10.1.1.2
 2    (config)# ospf yes
      [ospf]
 3    (config)# area 0.0.0.1
      [ospf area 0.0.0.1]
 4    (config)# interface 10.2.1.1
      [ospf area 0.0.0.1 interface 10.2.1.1]
 5    (config)# exit
      [ospf area 0.0.0.1]
 6    (config)# exit
      [ospf]
 7    (config)# backbone
      [ospf backbone]
 8    (config)# virtuallink neighborid 10.1.1.1 transitarea 0.0.0.1
      [ospf backbone virtuallink neighborid 10.1.1.1 transitarea 0.0.0.1]
 9    (config)# exit
      [ospf backbone]
10    (config)# exit
      [ospf]
11    (config)# area 0.0.0.3
      [ospf area 0.0.0.3]
12    (config)# interface 10.2.2.1
      [ospf area 0.0.0.3 interface 10.2.2.1]
13    (config)# priority 1
      [ospf area 0.0.0.3 interface 10.2.2.1]
14    (config)# exit
      [ospf area 0.0.0.3]
15    (config)# exit
      [ospf]
16    (config)# backbone
      [ospf backbone]
17    (config)# virtuallink neighborid 10.1.1.3 transitarea 0.0.0.3
      [ospf backbone virtuallink neighborid 10.1.1.3 transitarea 0.0.0.3]
18    (config)# exit
      [ospf backbone]
19    (config)# exit
      [ospf]
20    (config)# exit

表8-38　本装置Bの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜6 OSPFプロトコルを動作させるとともに，エリア0.0.0.1およびエリア内のインタフェース10.2.1.1を定義します。
7〜10 エリア3に対する通過エリア0.0.0.1の仮想リンクを定義します。
11〜15 エリア0.0.0.3およびエリア内のインタフェース10.2.2.1を定義します。
16〜20 エリア1に対する通過エリア0.0.0.3の仮想リンクを定義します。

＜本装置C＞
 1    (config)# routerid 10.1.1.3
 2    (config)# ospf yes
      [ospf]
 3    (config)# area 0.0.0.2
      [ospf area 0.0.0.2]
 4    (config)# interface 10.2.1.3
      [ospf area 0.0.0.2 interface 10.2.1.3]
 5    (config)# exit
      [ospf area 0.0.0.2]
 6    (config)# exit
      [ospf]
 7    (config)# backbone
      [ospf backbone]
 8    (config)# virtuallink neighborid 10.1.1.1 transitarea 0.0.0.2
      [ospf backbone virtuallink neighborid 10.1.1.1 transitarea 0.0.0.2]
 9    (config)# exit
      [ospf backbone]
10    (config)# exit
      [ospf]
11    (config)# area 0.0.0.3
      [ospf area 0.0.0.3]
12    (config)# interface 10.2.2.2
      [ospf area 0.0.0.3 interface 10.2.2.2]
13    (config)# priority 1
      [ospf area 0.0.0.3 interface 10.2.2.2]
14    (config)# exit
      [ospf area 0.0.0.3]
15    (config)# exit
      [ospf]
16    (config)# backbone
      [ospf backbone]
17    (config)# virtuallink neighborid 10.1.1.2 transitarea 0.0.0.3
      [ospf backbone virtuallink neighborid 10.1.1.2 transitarea 0.0.0.3]
18    (config)# exit
      [ospf backbone]
19    (config)# exit
      [ospf]
20    (config)# exit

表8-39　本装置Cの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜6 OSPFプロトコルを動作させるとともに，エリア0.0.0.2およびエリア内のインタフェース10.2.1.3を定義します。
7〜10 エリア3に対する通過エリア0.0.0.2の仮想リンクを定義します。
11〜15 エリア0.0.0.3およびエリア内のインタフェース10.2.2.2を定義します。
16〜20 エリア2に対する通過エリア0.0.0.3の仮想リンクを定義します。

＜本装置D＞
 1    (config)# routerid 10.1.1.4
 2    (config)# ospf yes
      [ospf]
 3    (config)# area 0.0.0.3
      [ospf area 0.0.0.3]
 4    (config)# interface 10.2.2.3
      [ospf area 0.0.0.3 interface 10.2.2.3]
 5    (config)# priority 1
      [ospf area 0.0.0.3 interface 10.2.2.3]
 6    (config)# exit
      [ospf area 0.0.0.3]
 7    (config)# interface 10.3.1.1
      [ospf area 0.0.0.3 interface 10.3.1.1]
 8    (config)# passive
      [ospf area 0.0.0.3 interface 10.3.1.1]
 9    (config)# exit
      [ospf area 0.0.0.3]
10    (config)# exit
      [ospf]
11    (config)# exit

表8-40　本装置Dの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜6 OSPFプロトコルを動作させるとともに，エリア0.0.0.3およびエリア内のインタフェース10.2.2.3を定義します。
7〜11 エリア0.0.0.3内のインタフェース10.3.1.1を定義します。passive指定は当該インタフェースでOSPFパケットを送受信しないことを意味します。

［構成定義情報の表示］

＜本装置A＞
routerid 10.1.1.1
!
ospf yes
  backbone
    interface 10.1.1.1
      passive
    virtuallink neighborid 10.1.1.2 transitarea 0.0.0.1
    virtuallink neighborid 10.1.1.3 transitarea 0.0.0.2
  area 0.0.0.1
    interface 10.2.1.2
  area 0.0.0.2
    interface 10.2.1.4

＜本装置B＞
routerid 10.1.1.2
!
ospf yes
  backbone
    virtuallink neighborid 10.1.1.1 transitarea 0.0.0.1
    virtuallink neighborid 10.1.1.3 transitarea 0.0.0.3
  area 0.0.0.1
    interface 10.2.1.1
  area 0.0.0.3
    interface 10.2.2.1
      priority 1

＜本装置C＞
routerid 10.1.1.3
!
ospf yes
  backbone
    virtuallink neighborid 10.1.1.1 transitarea 0.0.0.2
    virtuallink neighborid 10.1.1.2 transitarea 0.0.0.3
  area 0.0.0.2
    interface 10.2.1.3
  area 0.0.0.3
    interface 10.2.2.2
      priority 1

＜本装置D＞
routerid 10.1.1.4
!
ospf yes
  area 0.0.0.3
    interface 10.2.2.3
      priority 1
    interface 10.3.1.1
      passive
