8.3.5 OSPFプロトコル(ドメイン連結)

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1) 設定内容の概要

二つのOSPFドメインをドメイン境界ルータを使用し連結することにより,ドメイン間の通信を制御します。

(2) 構成図と設定条件

[構成図]

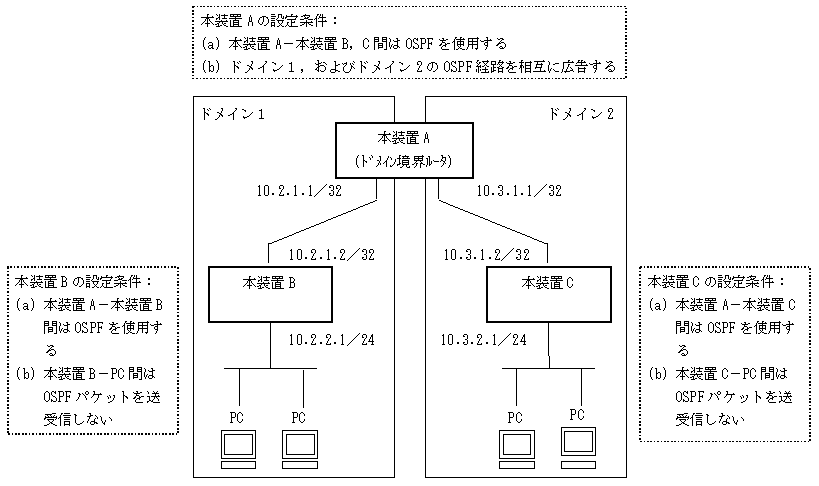

図8-12 構成図

[図データ]

[設定条件]

<本装置Aの環境>
  1. 本装置Aは二つのOSPFドメインに属します。
  2. 本装置A−本装置B/C間の経路制御はOSPFを使用します。

<本装置B/Cの環境>
  1. 本装置B/Cは,各々ドメイン1,およびドメイン2に属します。
  2. 本装置A−本装置B/C間の経路制御はOSPFを使用します。
  3. 本装置B/C−PC間ではOSPFパケットを送受信しません。
    (PC上でOSPFプロトコルが動作できないとします。PC上ではデフォルトルートを使用します)

(3) 構成定義情報例

[コマンドによる設定]

<本装置A>
 1    (config)# routerid 10.1.1.1
 2    (config)# ospf domain 1 yes
      [ospf domain 1]
 3    (config)# backbone
      [ospf domain 1 backbone]
 4    (config)# interface 10.2.1.2
      [ospf domain 1 backbone interface 10.2.1.2]
 5    (config)# exit
      [ospf domain 1 backbone]
 6    (config)# exit
      [ospf domain 1]
 7    (config)# exit
 8    (config)# ospf domain 2 yes
      [ospf domain 2]
 9    (config)# backbone
      [ospf domain 2 backbone]
10    (config)# interface 10.3.1.2
      [ospf domain 2 backbone interface 10.3.1.2]
11    (config)# exit
      [ospf domain 2 backbone]
12    (config)# exit
      [ospf domain 2]
13    (config)# exit
14    (config)# export proto ospfase domain 1
      [export proto ospfase domain 1]
15    (config)# proto ospf domain 2
      [export proto ospfase domain 1 proto ospf domain 2]
16    (config)# exit
      [export proto ospfase domain 1]
17    (config)# exit
18    (config)# export proto ospfase domain 2
      [export proto ospfase domain 2]
19    (config)# proto ospf domain 1
      [export proto ospfase domain 2 proto ospf domain 1]
20    (config)# exit
      [export proto ospfase domain 2]
21    (config)# exit

表8-45 本装置Aの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜7 ドメイン1におけるバックボーンエリアおよびエリア内のインタフェースを定義します。
8〜13 ドメイン2におけるバックボーンエリアおよびエリア内のインタフェースを定義します。
14〜17 ドメイン1にドメイン2のOSPF経路を広告することを定義します。
18〜21 ドメイン2にドメイン1のOSPF経路を広告することを定義します。

<本装置B>
 1    (config)# routerid 10.2.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.2.1.1
      [ospf backbone interface 10.2.1.1]
 5    (config)# exit
      [ospf backbone]
 6    (config)# interface 10.2.2.1
      [ospf backbone interface 10.2.2.1]
 7    (config)# passive
      [ospf backbone interface 10.2.2.1]
 8    (config)# exit
      [ospf backbone]
 9    (config)# exit
      [ospf]
10    (config)# exit

表8-46 本装置Bの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜5 バックボーンエリアおよびエリア内のインタフェース10.2.1.1を定義します。
6〜10 バックボーンエリア内のインタフェース10.2.2.1を定義します。passive指定は当該インタフェースでOSPFパケットを送受信しないことを意味します。

<本装置C>
 1    (config)# routerid 10.3.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.3.1.1
      [ospf backbone interface 10.3.1.1]
 5    (config)# exit
      [ospf backbone]
 6    (config)# interface 10.3.2.1
      [ospf backbone interface 10.3.2.1]
 7    (config)# passive
      [ospf backbone interface 10.3.2.1]
 8    (config)# exit
      [ospf backbone]
 9    (config)# exit
      [ospf]
10    (config)# exit

表8-47 本装置Cの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜5 バックボーンエリアおよびエリア内のインタフェース10.3.1.1を定義します。
6〜10 バックボーンエリア内のインタフェース10.3.2.1を定義します。passive指定は当該インタフェースでOSPFパケットを送受信しないことを意味します。

[構成定義情報の表示]

<本装置A>
routerid 10.1.1.1
!
ospf domain 1 yes
  backbone
    interface 10.2.1.2
!
ospf domain 2 yes
  backbone
    interface 10.3.1.2
!
export proto ospfase domain 1
  proto ospf domain 2
!
export proto ospfase domain 2
  proto ospf domain 1

<本装置B>
routerid 10.2.1.1
!
ospf yes
  backbone
    interface 10.2.1.1
    interface 10.2.2.1
      passive

<本装置C>
routerid 10.3.1.1
!
ospf yes
  backbone
    interface 10.3.1.1
    interface 10.3.2.1
      passive
