8.3.2　OSPFプロトコル（エリア分割）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

センタと複数の拠点を持つネットワークにおいて，センタ拠点間の通信経路をOSPFプロトコルにより制御します。

(2)　構成図と設定条件

［構成図］

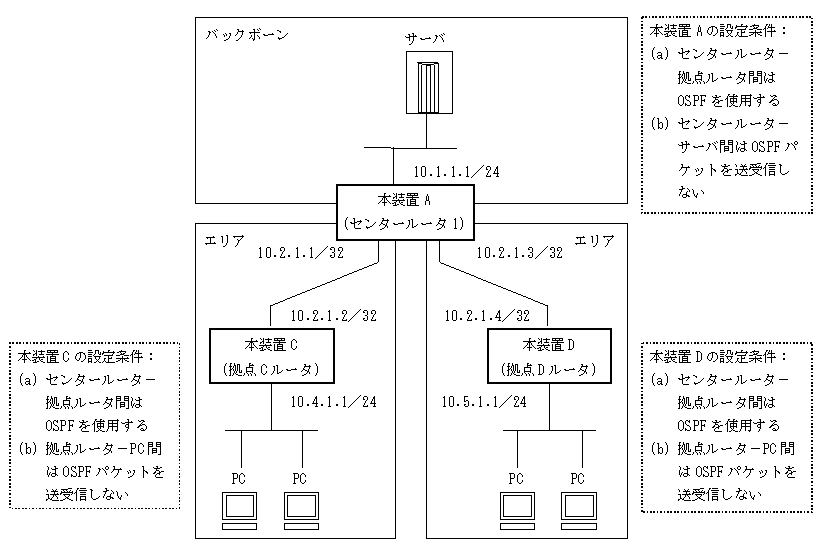

図8-9　構成図

[図データ]

［設定条件］

＜本装置Aの環境＞
  1. センタルータ（本装置A）は三つのエリア（バックボーンエリア，各拠点のエリア）に属します。
  2. センタルータ（本装置A）−拠点ルータ（本装置C／D）間の経路制御はOSPFを使用します。
  3. センタルータ（本装置A）−サーバ間ではOSPFパケットを送受信しません。
    （サーバ上でOSPFプロトコルが動作できないとします。サーバ上ではデフォルトルートを使用します）

＜本装置C／Dの環境＞
  1. センタルータ（本装置A）−拠点ルータ（本装置C／D）間の経路制御はOSPFを使用します。
  2. 本装置C／D−PC間ではOSPFパケットを送受信しません。
    （PC上でOSPFプロトコルが動作できないとします。PC上ではデフォルトルートを使用します）

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# routerid 10.1.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.1.1.1
      [ospf backbone interface 10.1.1.1]
 5    (config)# passive
      [ospf backbone interface 10.1.1.1]
 6    (config)# exit
      [ospf backbone]
 7    (config)# exit
      [ospf]
 8    (config)# area 10.4.1.0
      [ospf area 10.4.1.0]
 9    (config)# interface 10.2.1.2
      [ospf area 10.4.1.0 interface 10.2.1.2]
10    (config)# hellointerval 5
      [ospf area 10.4.1.0 interface 10.2.1.2]
11    (config)# routerdeadinterval 20
      [ospf area 10.4.1.0 interface 10.2.1.2]
12    (config)# exit
      [ospf area 10.4.1.0]
13    (config)# stub cost 1
      [ospf area 10.4.1.0]
14    (config)# networks 10.4.1.0 masklen 24
      [ospf area 10.4.1.0]
15    (config)# exit
      [ospf]
16    (config)# area 10.5.1.0
      [ospf area 10.5.1.0]
17    (config)# interface 10.2.1.4
      [ospf area 10.5.1.0 interface 10.2.1.4]
18    (config)# hellointerval 5
      [ospf area 10.5.1.0 interface 10.2.1.4]
19    (config)# routerdeadinterval 20
      [ospf area 10.5.1.0 interface 10.2.1.4]
20    (config)# exit
      [ospf area 10.5.1.0]
21    (config)# stub cost 1
      [ospf area 10.5.1.0]
22    (config)# networks 10.5.1.0 masklen 24
      [ospf area 10.5.1.0]
23    (config)# exit
      [ospf]
24    (config)# exit

表8-34　本装置Aの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜7 OSPFプロトコルを動作させるとともに，バックボーンエリアおよびエリア内のインタフェースを定義します。passive指定は当該インタフェースでOSPFパケットを送受信しないことを意味します。
8〜12 エリア10.4.1.0およびエリア内のインタフェースを定義します。また，hellointervalを5秒，routerdeadintervalを20秒で動作させることを定義します。
13 エリア10.4.1.0がスタブエリアであることを定義します。また，コスト1でデフォルトルートを広告することを定義します。
14，15 エリア10.4.1.0からサマリー広告するネットワークを定義します。
16〜20 エリア10.5.1.0およびエリア内のインタフェースを定義します。また，hellointervalを5秒，routerdeadintervalを20秒で動作させることを定義します。
21 エリア10.5.1.0がスタブエリアであることを定義します。また，コスト1でデフォルトルートを広告することを定義します。
22〜24 エリア10.5.1.0からサマリー広告するネットワークを定義します。

＜本装置C＞
 1    (config)# routerid 10.4.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# area 10.4.1.0
      [ospf area 10.4.1.0]
 4    (config)# interface 10.2.1.1
      [ospf area 10.4.1.0 interface 10.2.1.1]
 5    (config)# hellointerval 5
      [ospf area 10.4.1.0 interface 10.2.1.1]
 6    (config)# routerdeadinterval 20
      [ospf area 10.4.1.0 interface 10.2.1.1]
 7    (config)# exit
      [ospf area 10.4.1.0]
 8    (config)# interface 10.4.1.1
      [ospf area 10.4.1.0 interface 10.4.1.1]
 9    (config)# passive
      [ospf area 10.4.1.0 interface 10.4.1.1]
10    (config)# exit
      [ospf area 10.4.1.0]
11    (config)# stub
      [ospf area 10.4.1.0]
12    (config)# exit
      [ospf]
13    (config)# exit

表8-35　本装置Cの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜7 OSPFプロトコルを動作させるとともに，エリア10.4.1.0およびエリア内のインタフェース10.2.1.1を定義します。また，hellointervalを5秒，routerdeadintervalを20秒で動作させることを定義します。
8〜10 エリア10.4.1.0内のインタフェース10.4.1.1を定義します。passive指定は当該インタフェースでOSPFパケットを送受信しないことを意味します。
11〜13 エリア10.4.1.0がスタブエリアであることを定義します。

＜本装置D＞
 1    (config)# routerid 10.5.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# area 10.5.1.0
      [ospf area 10.5.1.0]
 4    (config)# interface 10.2.1.3
      [ospf area 10.5.1.0 interface 10.2.1.3]
 5    (config)# hellointerval 5
      [ospf area 10.5.1.0 interface 10.2.1.3]
 6    (config)# routerdeadinterval 20
      [ospf area 10.5.1.0 interface 10.2.1.3]
 7    (config)# exit
      [ospf area 10.5.1.0]
 8    (config)# interface 10.5.1.1
      [ospf area 10.5.1.0 interface 10.5.1.1]
 9    (config)# passive
      [ospf area 10.5.1.0 interface 10.5.1.1]
10    (config)# exit
      [ospf area 10.5.1.0]
11    (config)# stub
      [ospf area 10.5.1.0]
12    (config)# exit
      [ospf]
13    (config)# exit

表8-36　本装置Dの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜7 OSPFプロトコルを動作させるとともに，エリア10.5.1.0およびエリア内のインタフェース10.2.1.3を定義します。また，hellointervalを5秒，routerdeadintervalを20秒で動作させることを定義します。
8〜10 エリア10.5.1.0内のインタフェース10.5.1.1を定義します。passive指定は当該インタフェースでOSPFパケットを送受信しないことを意味します。
11〜13 エリア10.5.1.0がスタブエリアであることを定義します。

［構成定義情報の表示］

＜本装置A＞
routerid 10.1.1.1
!
ospf yes
  backbone
    interface 10.1.1.1
      passive
  area 10.4.1.0
    stub cost 1
    networks 10.4.1.0 masklen 24
    interface 10.2.1.2
      hellointerval 5
      routerdeadinterval 20
  area 10.5.1.0
    stub cost 1
    networks 10.5.1.0 masklen 24
    interface 10.2.1.4
      hellointerval 5
      routerdeadinterval 20

＜本装置C＞
routerid 10.4.1.1
!
ospf yes
  area 10.4.1.0
    stub
    interface 10.2.1.1
      hellointerval 5
      routerdeadinterval 20
    interface 10.4.1.1
      passive

＜本装置D＞
routerid 10.5.1.1
!
ospf yes
  area 10.5.1.0
    stub
    interface 10.2.1.3
      hellointerval 5
      routerdeadinterval 20
    interface 10.5.1.1
      passive
