8.3.1　OSPFプロトコル（基本）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

センタと複数の拠点を持つネットワークにおいて，センタ拠点間の通信経路をOSPFにより制御します。センタには2台のルータを設置し，1台を通常経路のルータ，もう1台を代替経路のルータとして使用します。

(2)　構成図と設定条件

［構成図］

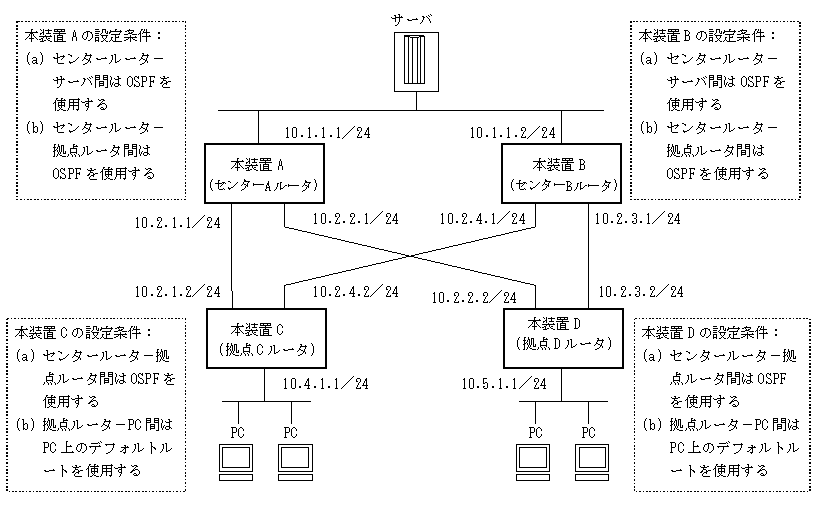

図8-8　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. サーバ−PC間の通信経路は本装置Bより本装置Aを優先します。

＜本装置A／Bの環境＞
  1. センタルータ（本装置A／B）−サーバ間の経路制御はOSPFを使用します。
  2. センタルータ（本装置A／B）−拠点ルータ（本装置C／D）間の経路制御はOSPFを使用します。

＜本装置C／Dの環境＞
  1. 拠点ルータ（本装置C／D）−センタルータ（本装置A／B）間の経路制御はOSPFを使用します。
  2. 本装置C／D−PC間の通信はPC上のデフォルトルートを使用します。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# routerid 10.1.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.1.1.1
      [ospf backbone interface 10.1.1.1]
 5    (config)# cost 1
      [ospf backbone interface 10.1.1.1]
 6    (config)# exit
      [ospf backbone]
 7    (config)# interface 10.2.1.2
      [ospf backbone interface 10.2.1.2]
 8    (config)# cost 1
      [ospf backbone interface 10.2.1.2]
 9    (config)# authmd5 key "auth-string" id 1
      [ospf backbone interface 10.2.1.2]
10    (config)# exit
      [ospf backbone]
11    (config)# interface 10.2.2.2
      [ospf backbone interface 10.2.2.2]
12    (config)# cost 1
      [ospf backbone interface 10.2.2.2]
13    (config)# authmd5 key "auth-string" id 1
      [ospf backbone interface 10.2.2.2]
14    (config)# exit
      [ospf backbone]
15    (config)# exit
      [ospf]
16    (config)# exit

表8-30　本装置Aの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜6 インタフェース10.1.1.1において，送信コスト1でOSPFを動作させることを定義します。
7，8 インタフェース10.2.1.2において，送信コスト1でOSPFを動作させることを定義します。
9，10 インタフェース10.2.1.2において使用する認証情報を定義します。
11，12 インタフェース10.2.2.2において，送信コスト1でOSPFを動作させることを定義します。
13〜16 インタフェース10.2.2.2において使用する認証情報を定義します。

＜本装置B＞
 1    (config)# routerid 10.1.1.2
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.1.1.2
      [ospf backbone interface 10.1.1.2]
 5    (config)# cost 2
      [ospf backbone interface 10.1.1.2]
 6    (config)# exit
      [ospf backbone]
 7    (config)# interface 10.2.4.2
      [ospf backbone interface 10.2.4.2]
 8    (config)# cost 2
      [ospf backbone interface 10.2.4.2]
 9    (config)# authmd5 key "auth-string" id 1
      [ospf backbone interface 10.2.4.2]
10    (config)# exit
      [ospf backbone]
11    (config)# interface 10.2.3.2
      [ospf backbone interface 10.2.3.2]
12    (config)# cost 2
      [ospf backbone interface 10.2.3.2]
13    (config)# authmd5 key "auth-string" id 1
      [ospf backbone interface 10.2.3.2]
14    (config)# exit
      [ospf backbone]
15    (config)# exit
      [ospf]
16    (config)# exit

表8-31　本装置Bの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜6 インタフェース10.1.1.2において，送信コスト2でOSPFを動作させることを定義します。これによって，サーバ向けトラフィックを本装置Bより本装置Aを優先します。
7，8 インタフェース10.2.4.2において，送信コスト2でOSPFを動作させることを定義します。これによって，拠点C向けトラフィックを本装置Bより本装置Aを優先します。
9，10 インタフェース10.2.4.2において使用する認証情報を定義します。
11，12 インタフェース10.2.3.2において，送信コスト2でOSPFを動作させることを定義します。これによって，拠点D向けトラフィックを本装置Bより本装置Aを優先します。
13〜16 インタフェース10.2.3.2において使用する認証情報を定義します。

＜本装置C＞
 1    (config)# routerid 10.4.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.2.1.1
      [ospf backbone interface 10.2.1.1]
 5    (config)# cost 1
      [ospf backbone interface 10.2.1.1]
 6    (config)# authmd5 key "auth-string" id 1
      [ospf backbone interface 10.2.1.1]
 7    (config)# exit
      [ospf backbone]
 8    (config)# interface 10.2.4.1
      [ospf backbone interface 10.2.4.1]
 9    (config)# cost 1
      [ospf backbone interface 10.2.4.1]
10    (config)# authmd5 key "auth-string" id 1
      [ospf backbone interface 10.2.4.1]
11    (config)# exit
      [ospf backbone]
12    (config)# exit
      [ospf]
13    (config)# exit
14    (config)# export proto ospfase
      [export proto ospfase]
15    (config)# proto direct
      [export proto ospfase proto direct]
16    (config)# 10.4.1.0 masklen 24
      [export proto ospfase proto direct]
17    (config)# exit
      [export proto ospfase]
18    (config)# exit

表8-32　本装置Cの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜5 インタフェース10.2.1.1において，送信コスト1でOSPFを動作させることを定義します。
6，7 インタフェース10.2.1.1において使用する認証情報を定義します。
8，9 インタフェース10.2.4.1において，送信コスト1でOSPFを動作させることを定義します。
10〜13 インタフェース10.2.4.1において使用する認証情報を定義します。
14〜18 端末を収容するネットワークをOSPFのAS外経路として広告することを定義します。

＜本装置D＞
 1    (config)# routerid 10.5.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.2.2.1
      [ospf backbone interface 10.2.2.1]
 5    (config)# cost 1
      [ospf backbone interface 10.2.2.1]
 6    (config)# authmd5 key "auth-string" id 1
      [ospf backbone interface 10.2.2.1]
 7    (config)# exit
      [ospf backbone]
 8    (config)# interface 10.2.3.1
      [ospf backbone interface 10.2.3.1]
 9    (config)# cost 1
      [ospf backbone interface 10.2.3.1]
10    (config)# authmd5 key "auth-string" id 1
      [ospf backbone interface 10.2.3.1]
11    (config)# exit
      [ospf backbone]
12    (config)# exit
      [ospf]
13    (config)# exit
14    (config)# export proto ospfase
      [export proto ospfase]
15    (config)# proto direct
      [export proto ospfase proto direct]
16    (config)# 10.5.1.0 masklen 24
      [export proto ospfase proto direct]
17    (config)# exit
      [export proto ospfase]
18    (config)# exit

表8-33　本装置Dの構成定義情報解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜5 インタフェース10.2.2.1において，送信コスト1でOSPFを動作させることを定義します。
6，7 インタフェース10.2.2.1において使用する認証情報を定義します。
8，9 インタフェース10.2.3.1において，送信コスト1でOSPFを動作させることを定義します。
10〜13 インタフェース10.2.3.1において使用する認証情報を定義します。
14〜18 端末を収容するネットワークをOSPFのAS外経路として広告することを定義します。

［構成定義情報の表示］

＜本装置A＞
routerid 10.1.1.1
!
ospf yes
  backbone
    interface 10.1.1.1
      cost 1
    interface 10.2.1.2
      cost 1
      authmd5 key "auth-string" id 1
    interface 10.2.2.2
      cost 1
      authmd5 key "auth-string" id 1

＜本装置B＞
routerid 10.1.1.2
!
ospf yes
  backbone
    interface 10.1.1.2
      cost 2
    interface 10.2.3.2
      cost 2
      authmd5 key "auth-string" id 1
    interface 10.2.4.2
      cost 2
      authmd5 key "auth-string" id 1

＜本装置C＞
routerid 10.4.1.1
!
ospf yes
  backbone
    interface 10.2.1.1
      cost 1
      authmd5 key "auth-string" id 1
    interface 10.2.4.1
      cost 1
      authmd5 key "auth-string" id 1
!
export proto ospfase
  proto direct
    10.4.1.0 masklen 24

＜本装置D＞
routerid 10.5.1.1
!
ospf yes
  backbone
    interface 10.2.2.1
      cost 1
      authmd5 key "auth-string" id 1
    interface 10.2.3.1
      cost 1
      authmd5 key "auth-string" id 1
!
export proto ospfase
  proto direct
    10.5.1.0 masklen 24
