構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
(1) 設定内容の概要
PPPoE機能によって取得したネームサーバのIPアドレスを自動設定して,DNSクライアントとネームサーバ間をリレーする構成定義情報の例を示します。
(2) 構成図と設定条件
- [構成図]

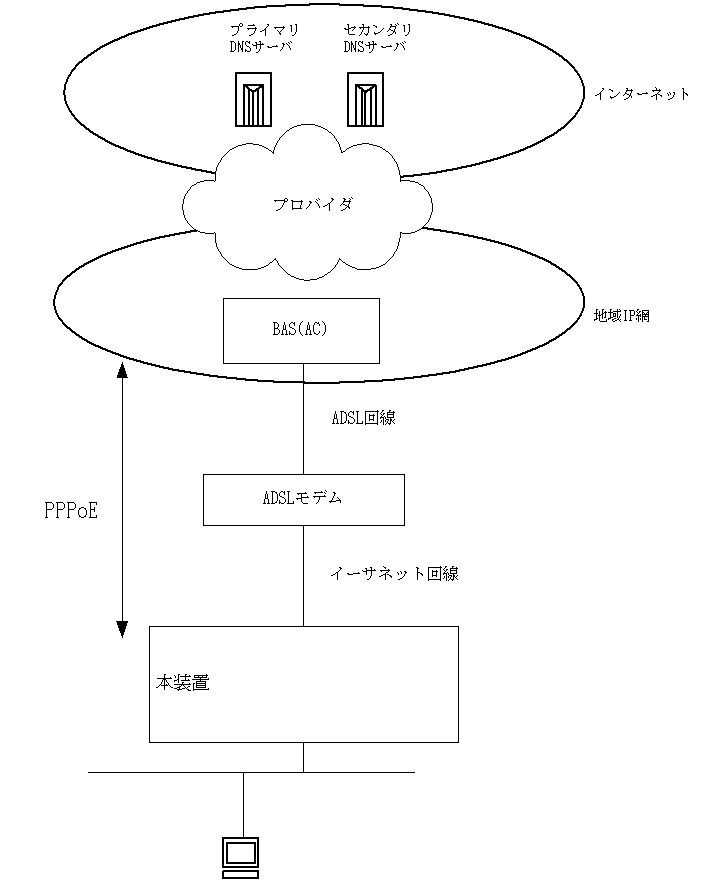

図7-23 構成図
- [設定条件]
- 本装置のホスト名をrouter.mydomain.comとします。
- PPPoE機能を用いてADSL回線でISPと接続します。
- [コマンドによる設定]
- <本装置>
1 (config)# line Tokyo ethernet 2/1 [line Tokyo] 2 (config)# pppoe TokyoISP [pppoe TokyoISP] 3 (config)# user_name "venus@tokyodomain.com" [pppoe TokyoISP] 4 (config)# password "orangebird" [pppoe TokyoISP] 5 (config)# dns yes [pppoe TokyoISP] 6 (config)# ip [pppoe TokyoISP] 7 (config)# exit [line Tokyo] 8 (config)# exit 9 (config)# dns-resolver hostname router.mydomain.com 10 (config)# dns-resolver relay yes 11 (config)# dns-resolver yes表7-28 本装置の構成定義情報解説
解説番号 解説 1 NIF番号2,LINE番号1に回線名Tokyo,インタフェースにイーサネットを定義します。 2〜5 回線名Tokyoの回線にPPPoEクライアントを指定します。セッション名は"TokyoISP"とします。
接続プロバイダからの情報として,ユーザ名(ユーザ名@ドメイン名)に"venus@tokyodomain.com"とパスワード"orangebird"を指定します。
ネームサーバのIPアドレスを取得するためにDNSオプションをyesにします。6〜8 自IPアドレスを自動取得するので,セッション名"TokyoISP"を指定します。 9 本装置のホスト名を設定します。 10 DNSリレー機能を有効にします。
本コマンドとDNSリゾルバ機能有効コマンドを実行しないとリレー機能は有効になりません。11 DNSリゾルバ機能を有効にします。
- [構成定義情報の表示]
- <本装置>
line Tokyo ethernet 2/1 pppoe TokyoISP user_name "venus@tokyodomain.com" password "orangebird" dns yes ip ! dns-resolver yes dns-resolver hostname router.mydomain.com dns-resolver relay yes
