構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) 構成定義情報例
(1) 設定内容の概要
ネームサーバのIPアドレスを構成定義から指定することで,DNSクライアントとネームサーバ間をリレーする構成定義情報の例を示します。
(2) 構成図と設定条件
- [構成図]

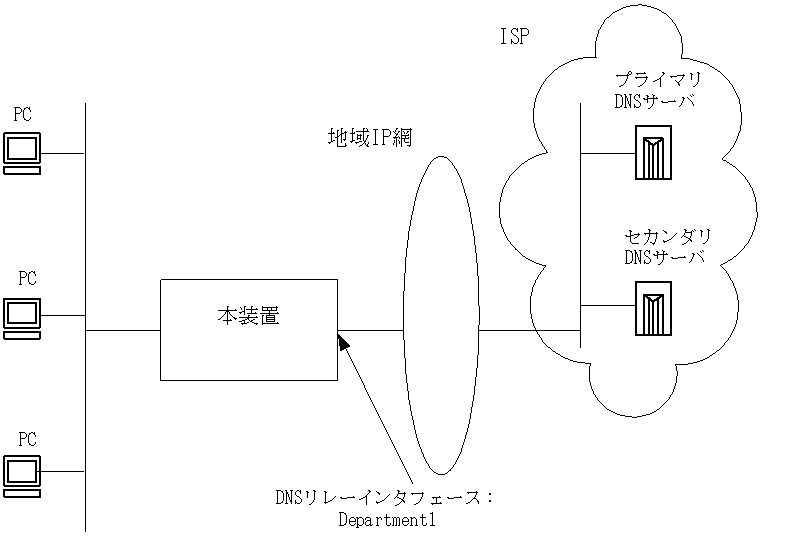

図7-22 構成図
- [設定条件]
- 本装置のホスト名をrouter.mydomain.comとします。
- プライマリ(第1優先)ネームサーバのIPアドレスを192.168.0.1とします。
- セカンダリ(第2優先)ネームサーバのIPアドレスを192.168.0.2とします。
- 本装置のDNSリレーのインタフェースをDepartment1,IPアドレスを192.168.20.1とします。
- DNSクライアントをPCとします。
(3) 構成定義情報例
- [コマンドによる設定]
- <本装置>
1 (config)# line Department1 ethernet 2/1 [line Department1] 2 (config)# ip 192.168.20.1/24 [line Department1] 3 (config)# exit 4 (config)# dns-resolver hostname router.mydomain.com 5 (config)# dns-resolver nameserver 192.168.0.1 6 (config)# dns-resolver nameserver 192.168.0.2 7 (config)# dns-resolver relay yes 8 (config)# dns-resolver yes表7-27 本装置の構成定義情報解説
解説番号 解説 1 NIF番号2,Line番号1にインタフェース名Department1,インタフェースにイーサネット回線を定義します。 2,3 本装置のインタフェースDepartment1に192.168.20.1を定義します。 4 本装置のホスト名を設定します。 5 プライマリ・セカンダリの区別は設定順序によって決定されるため,プライマリネームサーバのIPアドレスを最初に指定します。 6 プライマリ・セカンダリの区別は設定順序によって決定されるため,セカンダリネームサーバのIPアドレスを次に指定します。 7 DNSリレー機能を有効にします。
本コマンドとDNSリゾルバ機能有効コマンドを実行しないとリレー機能は有効になりません。8 DNSリゾルバ機能を有効にします。
- [構成定義情報の表示]
- <本装置>
line Department1 ethernet 2/1 ip 192.168.20.1/24 ! dns-resolver yes dns-resolver hostname router.mydomain.com dns-resolver nameserver 192.168.0.1 dns-resolver nameserver 192.168.0.2 dns-resolver relay yes
