構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図
- (3) 構成定義例
(1) 設定内容の概要
本装置対向でWAN回線(serial回線)上でリンクレイヤプロトコルにPPP,ネットワークレイヤプロトコルにIPv6を使用して通信を行う場合の例を示します。PPP接続のインタフェースは装置自動設定によるIPv6リンクローカルアドレスだけの定義とします。
(2) 構成図
- [構成図]

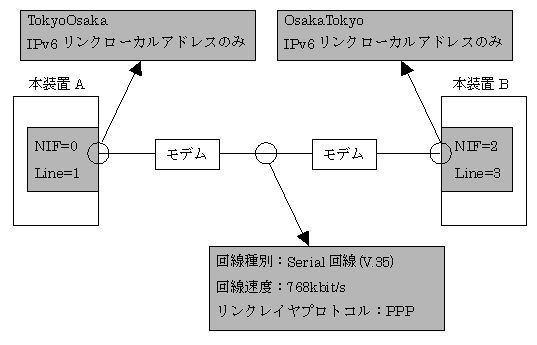

図6-4 構成図
(3) 構成定義例
- [コマンドによる設定]
- <本装置A>
1 (config)# line TokyoOsaka serial 0/1 [line TokyoOsaka] 2 (config)# ppp [line TokyoOsaka] 3 (config)# ip linklocal [line TokyoOsaka] 4 (config)# exit表6-10 本装置Aの構成定義情報解説
解説番号 解説 1 NIF番号0,Line番号1に回線名TokyoOsakaのWAN serial回線を定義します。
尚,V.35/V.24/X.21の種別は,NIFボードにケーブルが接続されていれば自動判別しますので,構成情報での指定は不要です。
また,モデム接続(本装置がDTE側)の場合は,モデムから供給されたクロックで通信を行いますので,回線速度の指定は不要です。2 回線名TokyoOsakaの回線にリンクレイヤプロトコルPPPを指定します。初期状態でIPV6CPを使用します。 3,4 回線名TokyoOsakaの回線にIPv6リンクローカルアドレスを装置による自動設定とし,接続先アドレスも自動設定とすることを定義します。
- <本装置B>
1 (config)# line OsakaTokyo serial 2/3 [line OsakaTokyo] 2 (config)# ppp [line OsakaTokyo] 3 (config)# ip linklocal [line OsakaTokyo] 4 (config)# exit表6-11 本装置Bの構成定義情報解説
解説番号 解説 1 NIF番号2,Line番号3に回線名OsakaTokyoのWAN serial回線を定義します。
尚,V.35/V.24/X.21の種別は,NIFボードにケーブルが接続されていれば自動判別しますので,構成情報での指定は不要です。
また,モデム接続(本装置がDTE側)の場合は,モデムから供給されたクロックで通信を行いますので,回線速度の指定は不要です。2 回線名OsakaTokyoの回線にリンクレイヤプロトコルPPPを指定します。初期状態でIPV6CPを使用します。 3,4 回線名OsakaTokyoの回線にIPリンクローカルアドレスを装置による自動設定とし,接続先アドレスも自動設定とすることを定義します。
- [構成定義情報の表示]
- <本装置A>
line TokyoOsaka serial 0/1 ppp ip linklocal
- <本装置B>
line OsakaTokyo serial 2/3 ppp ip linklocal
