構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図
- (3) 構成定義例
(1) 設定内容の概要
本装置対向でISDN回線(BRI回線)上でリンクレイヤプロトコルにPPP,ネットワークレイヤプロトコルにIPv6を使用して通信を行う場合の例を示します。
(2) 構成図
- [構成図]

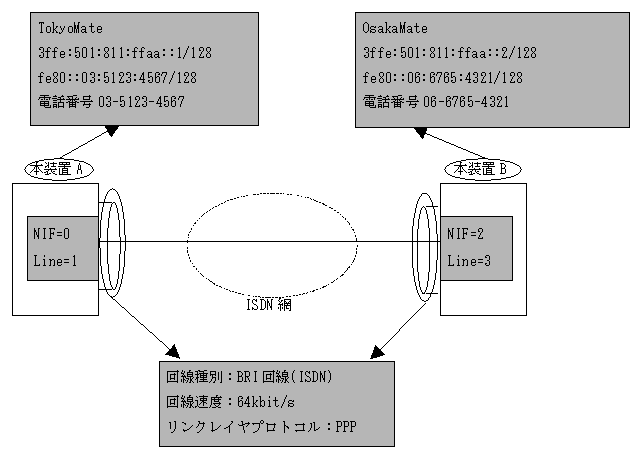

図6-5 構成図
(3) 構成定義例
- [コマンドによる設定]
- <本装置A>
1 (config)# line Tokyo briisdn 0/1 phone_number 0351234567 [line Tokyo] 2 (config)# isdn_ppp OsakaMate [isdn-ppp OsakaMate] 3 (config)# phone_number1 0667654321 [isdn-ppp OsakaMate] 4 (config)# ip destination_ip_address 3ffe:501:811:ffaa::2 [isdn-ppp OsakaMate] 5 (config)# ip 3ffe:501:811:ffaa::1/128 [isdn-ppp OsakaMate] 6 (config)# ip connect_type point [isdn-ppp OsakaMate] 7 (config)# ip-address destination_ip_address fe80::06:6765:4321 [isdn-ppp OsakaMate] 8 (config)# ip-address fe80::03:5123:4567/128 [isdn-ppp OsakaMate] 9 (config)# exit [line Tokyo] 10 (config)# exit表6-12 本装置Aの構成定義情報解説
解説番号 解説 1 NIF番号0,Line番号1に回線名TokyoのWAN briisdn回線,電話番号03-5123-4567を定義します。 2,3 Tokyo回線を利用してPPP接続する電話番号06-6765-4321の通信相手OsakaMateを定義します。 4〜6 通信相手OsakaMateにIPv6グローバルアドレス3ffe:501:811:ffaa::1/128,接続先IPv6アドレス3ffe:501:811:ffaa::2を定義します。インタフェースはポイント―ポイント型とします。 7〜10 OsakaMateインタフェースにIPv6リンクローカルアドレスfe80::03:5123:4567/128,接続先IPv6アドレスfe80::06:6765:4321を追加します。
- <本装置B>
1 (config)# line Osaka briisdn 2/3 phone_number 0667654321 [line Osaka] 2 (config)# isdn_ppp TokyoMate [isdn-ppp TokyoMate] 3 (config)# phone_number1 0351234567 [isdn-ppp TokyoMate] 4 (config)# ip destination_ip_address 3ffe:501:811:ffaa::1 [isdn-ppp TokyoMate] 5 (config)# ip 3ffe:501:811:ffaa::2/128 [isdn-ppp TokyoMate] 6 (config)# ip connect_type point [isdn-ppp TokyoMate] 7 (config)# ip-address destination_ip_address fe80::03:5123:4567 [isdn-ppp TokyoMate] 8 (config)# ip-address fe80::06:6765:4321/128 [isdn-ppp TokyoMate] 9 (config)# exit [line Osaka] 10 (config)# exit表6-13 本装置Bの構成定義情報解説
解説番号 解説 1 NIF番号2,Line番号3に回線名OsakaのWAN briisdn回線,電話番号06-6765-4321を定義します。 2,3 Osaka回線を利用してPPP接続する電話番号03-5123-4567の通信相手TokyoMateを定義します。 4〜6 通信相手TokyoMateにIPv6グローバルアドレス3ffe:501:811:ffaa::2/128,接続先IPv6アドレス3ffe:501:811:ffaa::1を定義します。インタフェースはポイント―ポイント型とします。 7〜10 TokyoMateインタフェースにIPv6リンクローカルアドレスfe80::06:6765:4321/128,接続先IPv6アドレスfe80::03:5123:4567を追加します。
- [構成定義情報の表示]
- <本装置A>
line Tokyo briisdn 0/1 phone_number 0351234567 isdn_ppp OsakaMate phone_number1 0667654321 ip destination_ip_address 3ffe:501:811:ffaa::2 ip 3ffe:501:811:ffaa::1/128 ip connect_type point ip-address destination_ip_address fe80::06:6765:4321 ip-address fe80::03:5123:4567/128
- <本装置B>
line Osaka briisdn 2/3 phone_number 0667654321 isdn_ppp TokyoMate phone_number1 0351234567 ip destination_ip_address 3ffe:501:811:ffaa::1 ip 3ffe:501:811:ffaa::2/128 ip connect_type point ip-address destination_ip_address fe80::03:5123:4567 ip-address fe80::06:6765:4321/128
