5.5.8　メガデータネッツ接続（一部速度保証サービス），2拠点間を1VCで接続し，フロー毎に優先制御を行い，VCの帯域を有効利用する

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

ここでは2拠点間をサービスカテゴリGFR2のVCで接続し，最優先フローをメガデータネッツ網内で保証しつつVCの帯域を有効利用する例を示します。2拠点間の通信にメガデータネッツサービスを中継回線として利用し，必要な帯域の1VCを一部速度保証サービスで契約します。これに対し，本装置ではサービスカテゴリGFR2のVC内優先制御を利用します。VC内優先制御は四つの優先キュー（最優先，高優先，中優先，低優先）があり，フロー条件に合ったトラフィックをあらかじめ対応付けることで，設定した優先キューに流します。本装置のサービスカテゴリGFR2のトラフィック制御は，VPのピークセルレートに基本帯域を，VCのピークセルレート（pcrパラメータ）とミニマムセルレート（mcrパラメータ）に最高速度を設定する必要があります。メガデータネッツ仕様に合わせ，MTU長（mtuパラメータ）1520バイト以下に設定することを推奨します。本例では最優先度キュー内ピークセルレート（priority4_pcrパラメータ）に保証速度を設定（帯域制御モード）しており，最優先度キューのトラフィックを廃棄非優先（CLP=0）で送信します。

(2)　構成図と設定条件

［構成図］

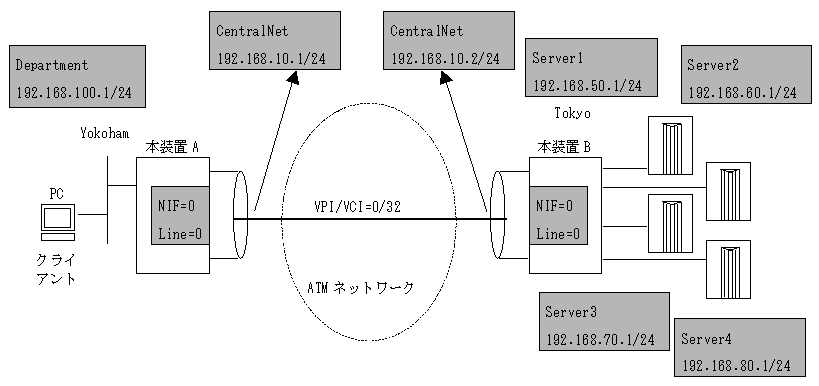

図5-34　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
拠点Tokyoのサーバに，拠点Yokohamaのネットワークのクライアントからアクセスします。拠点Tokyoのサーバに4種類のデータベースがあり，それぞれのトラフィックをATMネットワークで中継する際には，同じVCを使用するものとします。
中継回線として利用するメガデータネッツは一部速度保証サービスで基本帯域3Mbit/s，最高速度1Mbit/s，保証速度0.5Mbit/sを契約し，VPI値/VCI値=0/32を使用するものとします。メガデータネッツ接続のために，次のポイントに注意します。
  • lineコマンドのパラメータ-clockがexternalであること。（デフォルト）
  • lineコマンドのパラメータ-frame_formatがsdh_idleであること。（デフォルト）
  • vpコマンドで，契約したとおりvpのピークセルレートを基本帯域3Mbit/sに設定する。
  • vcコマンドで，契約したとおりVPI/VCI値およびピークセルレート/ミニマムセルレートを設定する。すなわち，VPI値/VCI値=0/32はpcr=1000kbit/s，mcr=1000kbit/s。また，priority4_pcr=500kbit/s(「解説書 Vol.2　10.3.3 メガデータネッツ」を参照)。mtuは1520バイト。

＜本装置Aの環境＞
本装置Aは拠点YokohamaのネットワークとキャリアのATMネットワークの間に位置するエッジルータで，拠点Tokyoのサーバと拠点Yokohamaのクライアントとの間のトラフィックを中継します。この際，クライアント(Department)とサーバ1(Server1)間のトラフィックを最優先キューに，クライアント(Department)とサーバ2(Server2)間のトラフィックを高優先キューに，クライアント(Department)とサーバ3(Server3)間のトラフィックを中優先キューに，クライアント(Department)とサーバ4(Server4)間のトラフィックを低優先キューに通します。本装置はNIF番号0，Line番号0にATMのNIFが実装されています。
  • サーバとクライアント間で用いるトラフィッククラス：
    サービスカテゴリ=GFR2，pcr=1000kbit/s，mcr=1000kbit/s，priority4_pcr=500kbit/s
  • サーバとクライアント間で用いるトラフィック用のVC名：CentralNet，VPI/VCI：0/32

＜本装置Bの環境＞
本装置Bは拠点TokyoのネットワークとキャリアのATMネットワークの間に位置するエッジルータで，拠点Tokyoのサーバと拠点Yokohamaのクライアントとの間のトラフィックを中継します。この際，クライアント(Department)とサーバ1(Server1)間のトラフィックを最優先キューに，クライアント(Department)とサーバ2(Server2)間のトラフィックを高優先キューに，クライアント(Department)とサーバ3(Server3)間のトラフィックを中優先キューに，クライアント(Department)とサーバ4(Server4)間のトラフィックを低優先キューに通します。本装置はNIF番号0，Line番号0にATMのNIFが実装されています。
  • サーバとクライアント間で用いるトラフィッククラス：
    サービスカテゴリ=GFR2，pcr=1000kbit/s，mcr=1000kbit/s，priority4_pcr=500kbit/s
  • サーバとクライアント間で用いるトラフィック用のVC名：CentralNet，VPI/VCI：0/32

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# traffic GFR2 gfr2 pcr 1000 mcr 1000 priority4_pcr 500
 2    (config)# line Yokohama oc3atm 0/0
      [line Yokohama]
 3    (config)# atm vpi_vci_range 1 vp_shaping_number 1
      [line Yokohama]
 4    (config)# atm service_category_pattern gfr2s
      [line Yokohama]
 5    (config)# vp 0 pcr 3000
      [vp 0]
 6    (config)# vc CentralNet 32 traffic GFR2 mtu 1520
      [vc CentralNet]
 7    (config)# ip 192.168.10.1/24
      [vc CentralNet]
 8    (config)# exit
      [vp 0]
 9    (config)# exit
      [line Yokohama]
10    (config)# exit
11    (config)# flow yes
12    (config)# flow qos CentralNet out
      [flow qos CentralNet out]
13    (config)# list 1 ip any 192.168.50.1 action priority 8
      [flow qos CentralNet out]
14    (config)# list 2 ip any 192.168.60.1 action priority 6
      [flow qos CentralNet out]
15    (config)# list 3 ip any 192.168.70.1 action priority 4
      [flow qos CentralNet out]
16    (config)# list 4 ip any 192.168.80.1 action priority 2
      [flow qos CentralNet out]
17    (config)# exit

表5-75　本装置Aの構成定義情報解説

解説番号 解説
1 サービスカテゴリGFR2，pcr1000kbit/s，mcr1000kbit/s，priority4_pcr500kbit/sのトラフィッククラスをトラフィック名GFR2で定義します。
2 NIF番号0，Line番号0に回線名YokohamaのATM回線を定義します。
3，4 回線名Yokohamaの回線のプロトコルをATMに指定します。また，サービスカテゴリパターンをgfr2sにします。
5 VPI値=0およびピークセルレート3Mbit/sを定義します。
6 Departmentのクライアントとサーバとのトラフィック用のVCを定義します。VCI=32，VC名はCentralNetです。
7〜10 CentralNetをインタフェースとしてIPアドレスを定義します。
11 フロー制御機能を使用可能にします。
12，13 Server1のサーバへのトラフィックを出力優先度８として定義します。
14 Server2のサーバへのトラフィックを出力優先度6として定義します。
15 Server3のサーバへのトラフィックを出力優先度4として定義します。
16，17 Server4のサーバへのトラフィックを出力優先度2として定義します。

＜本装置B＞
 1    (config)# traffic GFR2 gfr2 pcr 1000 mcr 1000 priority4_pcr 500
 2    (config)# line Tokyo oc3atm 0/0
      [line Tokyo]
 3    (config)# atm vpi_vci_range 1 vp_shaping_number 1
      [line Tokyo]
 4    (config)# atm service_category_pattern gfr2s
      [line Tokyo]
 5    (config)# vp 0 pcr 3000
      [vp 0]
 6    (config)# vc CentralNet 32 traffic GFR2 mtu 1520
      [vc CentralNet]
 7    (config)# ip 192.168.10.2/24
      [vc CentralNet]
 8    (config)# exit
      [vp 0]
 9    (config)# exit
      [line Tokyo]
10    (config)# exit
11    (config)# flow yes
12    (config)# flow qos CentralNet out
      [flow qos CentralNet out]
13    (config)# list 1 ip 192.168.50.1 any action priority 8
      [flow qos CentralNet out]
14    (config)# list 2 ip 192.168.60.1 any action priority 6
      [flow qos CentralNet out]
15    (config)# list 3 ip 192.168.70.1 any action priority 4
      [flow qos CentralNet out]
16    (config)# list 4 ip 192.168.80.1 any action priority 2
      [flow qos CentralNet out]
17    (config)# exit

表5-76　本装置Bの構成定義情報解説

解説番号 解説
1 サービスカテゴリGFR2，pcr1000kbit/s，mcr1000kbit/s，priority4_pcr500kbit/sのトラフィッククラスをトラフィック名GFR2で定義します。
2 NIF番号0，Line番号0に回線名TokyoのATM回線を定義します。
3，4 回線名Tokyoの回線のプロトコルをATMに指定します。また，サービスカテゴリパターンをgfr2sにします。
5〜17 ＜本装置A＞の解説番号5〜17に同じ

［構成定義情報の表示］

＜本装置A＞
traffic GFR2 gfr2 pcr 1000 mcr 1000 priority4_pcr 500
!
line Yokohama oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 1
  atm service_category_pattern gfr2s
  vp 0 pcr 3000
    vc CentralNet 32 traffic GFR2 mtu 1520
      ip 192.168.10.1/24
!
flow yes
flow qos CentralNet out
  list 1 ip any 192.168.50.1 action priority 8
  list 2 ip any 192.168.60.1 action priority 6
  list 3 ip any 192.168.70.1 action priority 4
  list 4 ip any 192.168.80.1 action priority 2

＜本装置B＞
traffic GFR2 gfr2 pcr 1000 mcr 1000 priority4_pcr 500
!
line Tokyo oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 1
  atm service_category_pattern gfr2s
  vp 0 pcr 3000
    vc CentralNet 32 traffic GFR2 mtu 1520
      ip 192.168.10.2/24
!
flow yes
flow qos CentralNet out
  list 1 ip 192.168.50.1 any action priority 8
  list 2 ip 192.168.60.1 any action priority 6
  list 3 ip 192.168.70.1 any action priority 4
  list 4 ip 192.168.80.1 any action priority 2
