構成定義ガイド

5.5.7　ATMメガリンク接続，2拠点間を複数のサービスカテゴリGFRのVCで接続し，VPの帯域を有効利用する

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　構成定義情報例

(1)　設定内容の概要

ここでは2拠点間を複数のサービスカテゴリGFRのVCで接続し，フロー毎に最低帯域を保証しつつVPの帯域を有効利用する例を示します。2拠点間の通信にATMメガリンクサービスを中継回線として利用し，必要な帯域の1VPを契約します。これに対し，本装置では同一VPI値の複数VCを設定し，フロー条件に合ったトラフィックをあらかじめ対応付けを設定したVCに流します。本装置のサービスカテゴリGFRのトラフィック制御は，最大帯域としてピークセルレート，最低保証帯域としてミニマムセルレートおよびセル送信優先度を設定する必要があります。また，同一VPI値をもつ複数VCの最低保証帯域の合計が契約したVPの帯域を超えないように設定し，VPに契約した帯域を設定することでVPシェーピングを行います。

フォワーディング上はATMネットワークを1IPサブネットとして扱います。ここでは，本装置独自の機能であるパラレルPVC機能を使用します。したがって，接続する相手ルータは本装置に限ります。

(2)　構成図と設定条件

［構成図］

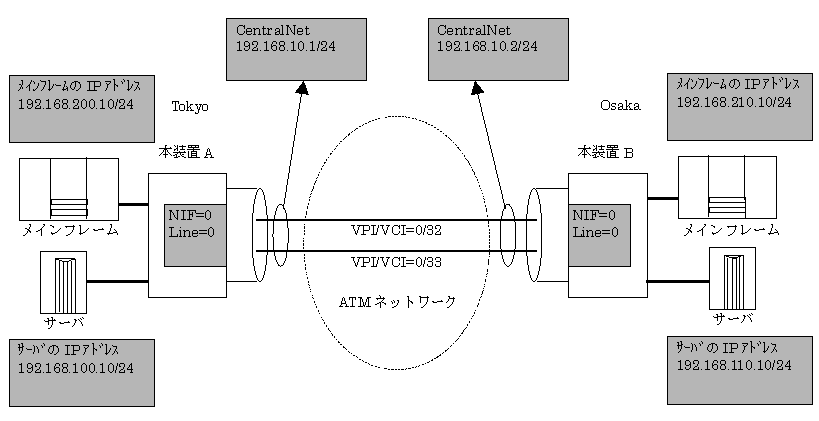

図5-33　構成図

［設定条件］

＜ネットワークの環境＞

拠点Tokyoおよび拠点Osakaにそれぞれ基幹業務系アプリケーション用のメインフレームとその他の業務用のサーバがあり，拠点Tokyoのメインフレームと拠点Osakaのメインフレームが相互にアクセスし，拠点Tokyoのサーバと拠点Osakaのサーバも相互にアクセスします。このとき，拠点Tokyoと拠点Osaka間の中継回線上では，メインフレーム相互間のトラフィックとサーバ相互間のトラフィックは異なるVCを使用するものとし，メインフレーム相互間のトラフィックの保証帯域は45Mbit/sとし，サーバ相互間のトラフィックの保証帯域は15Mbit/s，最大処理能力は50Mbit/sとします。

中継回線として利用するATMメガリンクサービスは，メインフレーム相互間およびサーバ相互間の保証帯域の合計帯域にあたる60Mbit/sを契約したものとします。この帯域を，メインフレーム相互間のトラフィック用としてサービスカテゴリGFRで最大帯域60Mbit/s，保証帯域45Mbit/sのVCと，サーバ相互間のトラフィック用としてサービスカテゴリGFRで最大帯域50Mbit/s，保証帯域15Mbit/sのVCで使用します。ATMメガリンクサービス接続のために，次のポイントに注意します。

lineコマンドのパラメータ-clockがexternalであること。（デフォルト）

lineコマンドのパラメータ-frame_formatがsdh_idleであること。（デフォルト)

atmコマンドのパラメータ-vp_shaping_numberを1に設定する。

vpコマンドで，契約したとおりVPI値=0についてピークセルレート60Mbit/sを設定する。

フォワーディング上はATMネットワークを1IPサブネットとして扱います。また，2本のVCをパラレルPVCとして設定します。このため，次のポイントに注意します。

groupコマンドで2本のVCを同一のIPサブネット下にグルーピングする。

vc-groupコマンドで2本のVCを同一のパラレルPVC下にグルーピングする。

サービスカテゴリGFRを使用するため，次のポイントに注意します。

設定したミニマムセルレートの帯域はトラフィック量が少なくても設定したVCで確保する。このため，保証帯域の大まかな帯域はセル送出優先度で調整し，微調整はミニマムセルレートで調整する。

＜本装置Aの環境＞

本装置Aは拠点TokyoのネットワークとキャリアのATMネットワークの間に位置するエッジルータで，拠点Tokyoのメインフレームおよびサーバと，拠点Osakaのメインフレームおよびサーバ間のトラフィックを中継します。この際，メインフレーム相互間のトラフィックをVPI/VCI=0/32に，サーバ相互間のトラフィックをVPI/VCI=0/33に通します。本装置はNIF番号0，Line番号0にATMのNIFが実装されています。

メインフレーム系のトラフィック用のVC名：TokyoOsaka1，VPI/VCI：0/32

上記VCで用いるトラフィッククラス：サービスカテゴリ=GFR，PCR=50Mbit/s，MCR=5Mbit/s，priority 3

サーバ系のトラフィック用のVC名：TokyoOsaka2，VPI/VCI：0/33

上記VCで用いるトラフィッククラス：サービスカテゴリ=GFR，PCR=50Mbit/s，MCR=5Mbit/s，priority 1

＜本装置Bの環境＞

本装置Bは拠点OsakaのネットワークとキャリアのATMネットワークの間に位置するエッジルータで，拠点Tokyoのメインフレームおよびサーバと，拠点Osakaのメインフレームおよびサーバ間のトラフィックを中継します。この際，メインフレーム相互間のトラフィックをVPI/VCI=0/32に，サーバ相互間のトラフィックをVPI/VCI=0/33に通します。本装置はNIF番号0，Line番号0にATMのNIFが実装されています。

メインフレーム系のトラフィック用のVC名：OsakaTokyo1，VPI/VCI：0/32

上記VCで用いるトラフィッククラス：サービスカテゴリ=GFR，PCR=60Mbit/s，MCR=5Mbit/s，priority 3

サーバ系のトラフィック用のVC名：OsakaTokyo2，VPI/VCI：0/33

上記VCで用いるトラフィッククラス：サービスカテゴリ=GFR，PCR=60Mbit/s，MCR=5Mbit/s，priority 1

(3)　構成定義情報例

［コマンドによる設定］
＜本装置A＞
 1    (config)# traffic GFR45M gfr pcr 60000 mcr 5000 priority 3
 2    (config)# traffic GFR15M gfr pcr 50000 mcr 5000 priority 1
 3    (config)# line Tokyo oc3atm 0/0
      [line Tokyo]
 4    (config)# atm vpi_vci_range 1 vp_shaping_number 1
      [line Tokyo]
 5    (config)# atm service_category_pattern gfr_clp_priority
      [line Tokyo]
 6    (config)# vp 0 pcr 60000
      [vp 0]
 7    (config)# vc TokyoOsaka1 32 traffic GFR45M
      [vc TokyoOsaka1]
 8    (config)# exit
      [vp 0]
 9    (config)# vc TokyoOsaka2 33 traffic GFR15M
      [vc TokyoOsaka2]
10    (config)# exit
      [vp 0]
11    (config)# exit
      [line Tokyo]
12    (config)# exit
13    (config)# group CentralNet TokyoOsaka1 TokyoOsaka2
      [group CentralNet]
14    (config)# ip 192.168.10.1/24
      [group CentralNet]
15    (config)# exit
16    (config)# vc-group TokyoOsakaG index 0 vc TokyoOsaka1
17    (config)# vc-group TokyoOsakaG index 1 vc TokyoOsaka2
18    (config)# flow yes
19    (config)# flow qos CentralNet out
      [flow qos CentralNet out]
20    (config)# list 1 ip 192.168.200.10 192.168.210.10 action index 0
      [flow qos CentralNet out]
21    (config)# list 2 ip 192.168.100.10 192.168.110.10 action index 1
      [flow qos CentralNet out]
22    (config)# exit
表5-73　本装置Aの構成定義情報解説

解説番号解説

1 サービスカテゴリGFR，ピークセルレート60Mbit/s，ミニマムセルレート5Mbit/s，セル送出優先度3のトラフィッククラスをトラフィック名GFR45Mで定義します。

2 サービスカテゴリGFR，ピークセルレート50Mbit/s，ミニマムセルレート5Mbit/s，セル送出優先度1のトラフィッククラスをトラフィック名GFR15Mで定義します。

3 NIF番号0，Line番号0に回線名TokyoのATM回線を定義します。

4，5 回線名Tokyoの回線のプロトコルをATMに指定します。

6 VPI=0値およびピークセルレート60Mbit/sを定義します。

7，8 メインフレーム相互間のトラフィック用のVCを定義します。VCI=32，VC名はTokyoOsaka1です。

9～12 サーバ相互間のトラッフィック用のVCを定義します。VCI=33，VC名はTokyoOsaka2です。

13 VCをグループ化し，インタフェース名CentralNetを定義します。

14，15 CentralNetをインタフェースとしてIPアドレスを定義します。

16 TokyoYokohama1のVCにインデックス0を割り当て，VCグループTokyoOsakaGにグルーピングします。

17 TokyoYokohama2のVCにインデックス1を割り当て，VCグループTokyoOsakaGにグルーピングします。

18 フロー制御を使用可能にします。

19，20 QoSリスト1にメインフレーム相互間のトラフィックをインデックス0として定義します。

21，22 QoSリスト2にメールサーバ相互間のトラフィックをインデックス1として定義します。
＜本装置B＞
 1    (config)# traffic GFR45M gfr pcr 60000 mcr 5000 priority 3
 2    (config)# traffic GFR15M gfr pcr 50000 mcr 5000 priority 1
 3    (config)# line Osaka oc3atm 0/0
      [line Osaka]
 4    (config)# atm vpi_vci_range 1 vp_shaping_number 1
      [line Osaka]
 5    (config)# atm service_category_pattern gfr_clp_priority
      [line Osaka]
 6    (config)# vp 0 pcr 60000
      [vp 0]
 7    (config)# vc OsakaTokyo1 32 traffic GFR45M
      [vc OsakaTokyo1]
 8    (config)# exit
      [vp 0]
 9    (config)# vc OsakaTokyo2 33 traffic GFR15M
      [vc OsakaTokyo2]
10    (config)# exit
      [vp 0]
11    (config)# exit
      [line Osaka]
12    (config)# exit
13    (config)# group CentralNet OsakaTokyo1 OsakaTokyo2
      [group CentralNet]
14    (config)# ip 192.168.10.2/24
      [group CentralNet]
15    (config)# exit
16    (config)# vc-group OsakaTokyoG index 0 vc OsakaTokyo1
17    (config)# vc-group OsakaTokyoG index 1 vc OsakaTokyo2
18    (config)# flow yes
19    (config)# flow qos CentralNet out
      [flow qos CentralNet out]
20    (config)# list 1 ip 192.168.210.10 192.168.200.10 action index 0
      [flow qos CentralNet out]
21    (config)# list 2 ip 192.168.110.10 192.168.100.10 action index 1
      [flow qos CentralNet out]
22    (config)# exit
表5-74　本装置Bの構成定義情報解説

解説番号解説

1，2 ＜本装置A＞の解説番号1，2に同じ

3 NIF番号0，Line番号0に回線名OsakaのATM回線を定義します。

4，5 回線名Osakaの回線のプロトコルをATMに指定します。

6 VPI=0値およびピークセルレート60Mbit/sを定義します。

7，8 メインフレーム相互間のトラッフィック用のVCを定義します。VCI=32，VC名はOsakaTokyo1です。

9～12 サーバ相互間のトラフィック用のVCを定義します。VCI=33，VC名はOsakaTokyo2です。

13 VCをグループ化し，インタフェース名CentralNetを定義します。

14，15 CentralNetをインタフェースとしてIPアドレスを定義します。

16 OsakaTokyo1のVCにインデックス0を割り当て，VCグループOsakaTokyoGにグルーピングします。

17 OsakaTokyo2のVCにインデックス1を割り当て，VCグループOsakaTokyoGにグルーピングします。

18～22 ＜本装置A＞の解説番号18～22に同じ
［構成定義情報の表示］
＜本装置A＞
traffic GFR45M gfr pcr 60000 mcr 5000 priority 3
traffic GFR15M gfr pcr 50000 mcr 5000 priority 1
!
line Tokyo oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 1
  atm service_category_pattern gfr_clp_priority
  vp 0 pcr 60000
    vc TokyoOsaka1 32 traffic GFR45M
    vc TokyoOsaka2 33 traffic GFR15M
!
vc-group TokyoOsakaG index 0 vc TokyoOsaka1
vc-group TokyoOsakaG index 1 vc TokyoOsaka2
!
group CentralNet TokyoOsaka1 TokyoOsaka2
  ip 192.168.10.1/24
!
flow yes
flow qos CentralNet out
  list 1 ip 192.168.200.10 192.168.210.10 action index 0
  list 2 ip 192.168.100.10 192.168.110.10 action index 1
＜本装置B＞
traffic GFR45M gfr pcr 60000 mcr 5000 priority 3
traffic GFR15M gfr pcr 50000 mcr 5000 priority 1
!
line Osaka oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 1
  atm service_category_pattern gfr_clp_priority
  vp 0 pcr 60000
    vc OsakaTokyo1 32 traffic GFR45M
    vc OsakaTokyo2 33 traffic GFR15M
!
vc-group OsakaTokyoG index 0 vc OsakaTokyo1
vc-group OsakaTokyoG index 1 vc OsakaTokyo2
!
group CentralNet OsakaTokyo1 OsakaTokyo2
  ip 192.168.10.2/24
!
flow yes
flow qos CentralNet out
  list 1 ip 192.168.210.10 192.168.200.10 action index 0
  list 2 ip 192.168.110.10 192.168.100.10 action index 1

解説番号	解説
1	サービスカテゴリGFR，ピークセルレート60Mbit/s，ミニマムセルレート5Mbit/s，セル送出優先度3のトラフィッククラスをトラフィック名GFR45Mで定義します。
2	サービスカテゴリGFR，ピークセルレート50Mbit/s，ミニマムセルレート5Mbit/s，セル送出優先度1のトラフィッククラスをトラフィック名GFR15Mで定義します。
3	NIF番号0，Line番号0に回線名TokyoのATM回線を定義します。
4，5	回線名Tokyoの回線のプロトコルをATMに指定します。
6	VPI=0値およびピークセルレート60Mbit/sを定義します。
7，8	メインフレーム相互間のトラフィック用のVCを定義します。VCI=32，VC名はTokyoOsaka1です。
9～12	サーバ相互間のトラッフィック用のVCを定義します。VCI=33，VC名はTokyoOsaka2です。
13	VCをグループ化し，インタフェース名CentralNetを定義します。
14，15	CentralNetをインタフェースとしてIPアドレスを定義します。
16	TokyoYokohama1のVCにインデックス0を割り当て，VCグループTokyoOsakaGにグルーピングします。
17	TokyoYokohama2のVCにインデックス1を割り当て，VCグループTokyoOsakaGにグルーピングします。
18	フロー制御を使用可能にします。
19，20	QoSリスト1にメインフレーム相互間のトラフィックをインデックス0として定義します。
21，22	QoSリスト2にメールサーバ相互間のトラフィックをインデックス1として定義します。

解説番号	解説
1，2	＜本装置A＞の解説番号1，2に同じ
3	NIF番号0，Line番号0に回線名OsakaのATM回線を定義します。
4，5	回線名Osakaの回線のプロトコルをATMに指定します。
6	VPI=0値およびピークセルレート60Mbit/sを定義します。
7，8	メインフレーム相互間のトラッフィック用のVCを定義します。VCI=32，VC名はOsakaTokyo1です。
9～12	サーバ相互間のトラフィック用のVCを定義します。VCI=33，VC名はOsakaTokyo2です。
13	VCをグループ化し，インタフェース名CentralNetを定義します。
14，15	CentralNetをインタフェースとしてIPアドレスを定義します。
16	OsakaTokyo1のVCにインデックス0を割り当て，VCグループOsakaTokyoGにグルーピングします。
17	OsakaTokyo2のVCにインデックス1を割り当て，VCグループOsakaTokyoGにグルーピングします。
18～22	＜本装置A＞の解説番号18～22に同じ
