5.5.6 ATMメガリンク接続,中継ネットワークをポイント−ポイント接続し,センタで拠点間通信を中継する

<この項の構成>
(1)  設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1)  設定内容の概要

ここでは,「5.5.5 ATMメガリンク接続,中継ネットワークを複数のIPサブネットに分割し,センタで拠点間通信を中継する」と同じ拠点間通信をセンタで折り返し中継するパーシャルメッシュネットワーク構成で,中継ネットワークを多くのIPサブネットに中継するにはIPアドレスが不足している場合に適用できる例を示します。

フォワーディング上はVCをインタフェースとしてIPアドレスを割り当て,ポイント−ポイント接続します。

(2) 構成図と設定条件

[構成図]

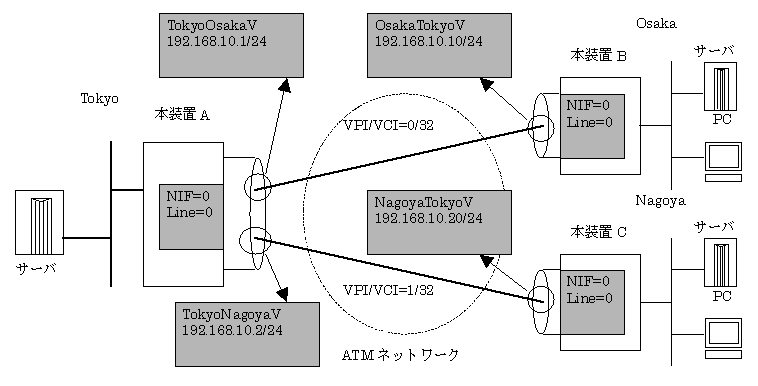

図5-32 構成図

[図データ]

[設定条件]

<ネットワークの環境>
センタ側拠点Tokyoと各拠点Osaka,Nagoyaをそれぞれ接続するネットワークを構築します。中継回線として利用するATMメガリンクサービスは,拠点Tokyoと拠点Osakaとの中継用にVPI値=0で80Mbit/sを,拠点Tokyoと拠点Nagoya間にVPI値=1で20Mbit/sの帯域を契約したものとします。ATMメガリンクサービス接続のために,次のポイントに注意します。
  • lineコマンドのパラメータ-clockがexternalであること。(デフォルト)
  • lineコマンドのパラメータ-frame_formatがsdh_idleであること。(デフォルト)
  • vpコマンドで,契約したとおりVPI値およびピークセルレートを設定する。
拠点間通信については,Osaka−Nagoyaの通信をTokyoで折り返し中継することにより可能にします。この場合,フォワーディング上は各VCをインタフェースとしてIPアドレスを割り当て,ポイント−ポイント接続します。また,ポイント−ポイント接続の場合,アドレス解決は必要ありません。このために,次のポイントに注意します。
  • ipコマンドのパラメータ-connect_typeをpointに,また-destination_ip_addressを設定する。
  • vcコマンドで-inverse_arp_offを設定する。

<本装置Aの環境>
本装置Aは拠点TokyoのネットワークとキャリアのATMネットワークの間に位置するエッジルータで,NIF番号0,Line番号0にATMのNIFが実装されています。
  • atmコマンドのパラメータ-vp_shaping_numberを2に設定する。
  • 本装置BへのVC名:TokyoOsakaV,VPI/VCI=0/32
  • 上記VCで用いるトラフィッククラス:サービスカテゴリ=CBR,PCR=80Mbit/s
  • 本装置CへのVC名:TokyoNagoyaV,VPI/VCI=1/32
  • 上記VCで用いるトラフィッククラス:サービスカテゴリ=CBR,PCR=20Mbit/s

<本装置Bの環境>
本装置Bは拠点OsakaのネットワークとキャリアのATMネットワークの間に位置するエッジルータで,NIF番号0,Line番号0にATMのNIFが実装されています。
  • atmコマンドのパラメータ-vp_shaping_numberを1に設定する。
  • 本装置AへのVC名:OsakaTokyoV,VPI/VCI:0/32
  • 上記VCで用いるトラフィッククラス:サービスカテゴリ=CBR,PCR=80Mbit/s

<本装置Cの環境>
本装置Cは拠点NagoyaのネットワークとキャリアのATMネットワークの間に位置するエッジルータで,NIF番号0,Line番号0にATMのNIFが実装されています。
  • atmコマンドのパラメータ-vp_shaping_numberを1に設定する。
  • 本装置AへのVC名:NagoyaTokyoV,VPI/VCI:1/32
  • 上記VCで用いるトラフィッククラス:サービスカテゴリ=CBR,PCR=20Mbit/s

(3) 構成定義情報例

[コマンドによる設定]

<本装置A>
 1    (config)# traffic CBR80M cbr pcr 80000
 2    (config)# traffic CBR20M cbr pcr 20000
 3    (config)# line Tokyo oc3atm 0/0
      [line Tokyo]
 4    (config)# atm vpi_vci_range 1 vp_shaping_number 2
      [line Tokyo]
 5    (config)# vp 0 pcr 80000
      [vp 0]
 6    (config)# vc TokyoOsakaV 32 traffic CBR80M
      [vc TokyoOsakaV]
 7    (config)# inverse_arp_off
      [vc TokyoOsakaV]
 8    (config)# ip destination_ip_address 192.168.10.10
      [vc TokyoOsakaV]
 9    (config)# ip 192.168.10.1/24
      [vc TokyoOsakaV]
10    (config)# ip connect_type point
      [vc TokyoOsakaV]
11    (config)# exit
      [vp 0]
12    (config)# exit
      [line Tokyo]
13    (config)# vp 1 pcr 20000
      [vp 1]
14    (config)# vc TokyoNagoyaV 32 traffic CBR20M
      [vc TokyoNagoyaV]
15    (config)# inverse_arp_off
      [vc TokyoNagoyaV]
16    (config)# ip destination_ip_address 192.168.10.20
      [vc TokyoNagoyaV]
17    (config)# ip 192.168.10.2/24
      [vc TokyoNagoyaV]
18    (config)# ip connect_type point
      [vc TokyoNagoyaV]
19    (config)# exit
      [vp 1]
20    (config)# exit
      [line Tokyo]
21    (config)# exit

表5-70 本装置Aの構成定義情報解説

解説番号 解説
1 サービスカテゴリCBR,ピークセルレート80Mbit/sのトラフィッククラスをトラフィック名CBR80Mで定義します。
2 サービスカテゴリCBR,ピークセルレート20Mbit/sのトラフィッククラスをトラフィック名CBR20Mで定義します。
3 NIF番号0,Line番号0に回線名TokyoのATM回線を定義します。
4 回線名Tokyoの回線のプロトコルをATMに指定します。
5 VPI値=0およびピークセルレート80Mbit/sを定義します。
6,7 本装置A−本装置B間のVCを定義します。VCI=32,VC名はTokyoOsakaVです。
8〜12 TokyoOsakaVをインタフェースとしてIPアドレスを定義します。
13 VPI値=1およびピークセルレート20Mbit/sを定義します。
14,15 本装置A−本装置C間のVCを定義します。VCI=32,VC名はTokyoNagoyaVです。
16〜21 TokyoNagoyaVをインタフェースとしてIPアドレスを定義します。

<本装置B>
 1    (config)# traffic CBR80M cbr pcr 80000
 2    (config)# line Osaka oc3atm 0/0
      [line Osaka]
 3    (config)# atm vpi_vci_range 1 vp_shaping_number 1
      [line Osaka]
 4    (config)# vp 0 pcr 80000
      [vp 0]
 5    (config)# vc OsakaTokyoV 32 traffic CBR80M
      [vc OsakaTokyoV]
 6    (config)# inverse_arp_off
      [vc OsakaTokyoV]
 7    (config)# ip destination_ip_address 192.168.10.1
      [vc OsakaTokyoV]
 8    (config)# ip 192.168.10.10/24
      [vc OsakaTokyoV]
 9    (config)# ip connect_type point
      [vc OsakaTokyoV]
10    (config)# exit
      [vp 0]
11    (config)# exit
      [line Osaka]
12    (config)# exit

表5-71 本装置Bの構成定義情報解説

解説番号 解説
1 サービスカテゴリCBR,ピークセルレート80Mbit/sのトラフィッククラスをトラフィック名CBR80Mで定義します。
2 NIF番号0,Line番号0に回線名OsakaのATM回線を定義します。
3 回線名Osakaの回線のプロトコルをATMに指定します。
4 VPI=0値およびピークセルレート80Mbit/sを定義します。
5,6 本装置A−本装置B間のVCを定義します。VCI=32,VC名はOsakaTokyoVです。
7〜12 OsakaTokyoVをインタフェースとしてIPアドレスを定義します。

<本装置C>
 1    (config)# traffic CBR20M cbr pcr 20000
 2    (config)# line Nagoya oc3atm 0/0
      [line Nagoya]
 3    (config)# atm vpi_vci_range 1 vp_shaping_number 1
      [line Nagoya]
 4    (config)# vp 1 pcr 20000
      [vp 1]
 5    (config)# vc NagoyaTokyoV 32 traffic CBR20M
      [vc NagoyaTokyoV]
 6    (config)# inverse_arp_off
      [vc NagoyaTokyoV]
 7    (config)# ip destination_ip_address 192.168.10.2
      [vc NagoyaTokyoV]
 8    (config)# ip 192.168.10.20/24
      [vc NagoyaTokyoV]
 9    (config)# ip connect_type point
      [vc NagoyaTokyoV]
10    (config)# exit
      [vp 1]
11    (config)# exit
      [line Nagoya]
12    (config)# exit

表5-72 本装置Cの構成定義情報解説

解説番号 解説
1 サービスカテゴリCBR,ピークセルレート20Mbit/sのトラフィッククラスをトラフィック名CBR20Mで定義します。
2 NIF番号0,Line番号0に回線名NagoyaのATM回線を定義します。
3 回線名Nagoyaの回線のプロトコルをATMに指定します。
4 VPI=1値およびピークセルレート20Mbit/sを定義します。
5,6 本装置A−本装置C間のVCを定義します。VCI=32,VC名はNagoyaTokyoVです。
7〜12 NagoyaTokyoVをインタフェースとしてIPアドレスを定義します。

[構成定義情報の表示]

<本装置A>
traffic CBR80M cbr pcr 80000
traffic CBR20M cbr pcr 20000
!
line Tokyo oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 2
  vp 0 pcr 80000
    vc TokyoOsakaV 32 traffic CBR80M
      inverse_arp_off
      ip destination_ip_address 192.168.10.10
      ip 192.168.10.1/24
      ip connect_type point
  vp 1 pcr 20000
    vc TokyoNagoyaV 32 traffic CBR20M
      inverse_arp_off
      ip destination_ip_address 192.168.10.20
      ip 192.168.10.2/24
      ip connect_type point

<本装置B>
traffic CBR80M cbr pcr 80000
!
line Osaka oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 1
  vp 0 pcr 80000
    vc OsakaTokyoV 32 traffic CBR80M
      inverse_arp_off
      ip destination_ip_address 192.168.10.1
      ip 192.168.10.10/24
      ip connect_type point

<本装置C>
traffic CBR20M cbr pcr 20000
!
line Nagoya oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 1
  vp 1 pcr 20000
    vc NagoyaTokyoV 32 traffic CBR20M
      inverse_arp_off
      ip destination_ip_address 192.168.10.2
      ip 192.168.10.20/24
      ip connect_type point
