構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) 構成定義情報例
(1) 設定内容の概要
ここでは隔地のセンタ−拠点間の通信が中心のネットワークであって,拠点間のトラフィックが比較的少ない場合のネットワークの例を示します。隔地のセンタと各拠点間にATMメガリンクサービスを中継回線として利用します。拠点間のトラフィックが少ない場合のため,拠点間を直接相互に接続する中継回線は契約しないで,パーシャルメッシュネットワークを構築し,拠点間通信はセンタで中継するものとします。
センタと各拠点間を接続するVPを契約し,本装置ではこれに対応するVCを設定します。ここでは,センタと各拠点を接続するVCは1本ずつとする場合の例を示します。ATMメガリンクサービスは,契約した固定の帯域を保証するため,本装置のトラフィック制御はサービスカテゴリCBRが適しています。また,VPに契約した帯域を設定することで,VPシェーピングを行います。
フォワーディング上はATMネットワークを複数のIPサブネットに分割します。その際,通信する拠点同士が異なるIPサブネット下に属すようにIPアドレスを割り当てます。ここでは,接続する相手ルータが他機種である場合にも可能な一般的な設定を紹介します。
(2) 構成図と設定条件
- [構成図]

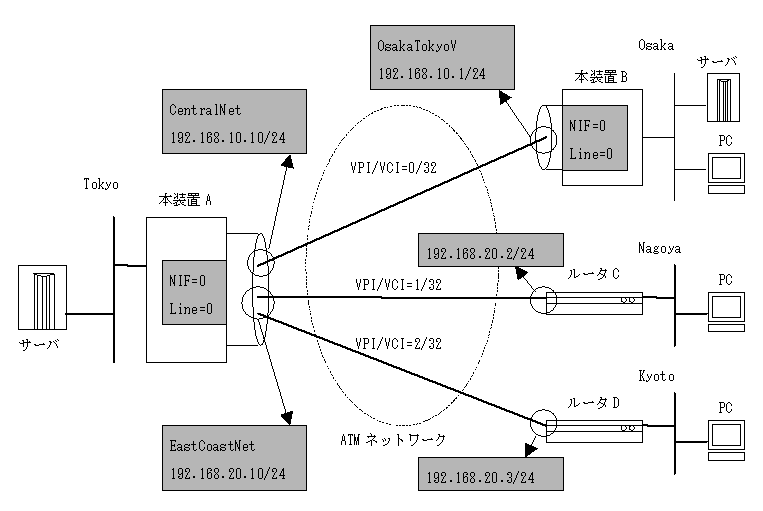

図5-31 構成図
- [設定条件]
- <ネットワークの環境>
- センタ側拠点Tokyoと各拠点Osaka,Nagoya,Kyotoをそれぞれ接続するネットワークを構築します。中継回線として利用するATMメガリンクサービスは,拠点Tokyoと拠点Osakaとの中継用にVPI=0で80Mbit/sを,拠点Tokyoと拠点Nagoya間にVPI値=1で20Mbit/sを,および拠点Tokyoと拠点Kyoto間にVPI値=2で20Mbit/sの帯域を契約したものとします。ATMメガリンクサービス接続のために,次のポイントに注意します。
- lineコマンドのパラメータ-clockがexternalであること。(デフォルト)
- lineコマンドのパラメータ-frame_formatがsdh_idleであること。(デフォルト)
- vpコマンドで,契約したとおりVPI値およびピークセルレートを設定する。
- 拠点間通信については,Osaka−NagoyaとOsaka−Kyotoの通信をTokyoで折り返し中継することにより可能にします。また,Nagoya−Kyotoでは通信しないものとします。この場合,フォワーディング上は,ATMネットワークをTokyoとOsakaのインタフェースを含むIPサブネットとTokyoとNagoya,Kyotoを含むIPサブネットに分割します。ここでは,接続する相手ルータが他機種である場合にも可能な設定とするために,次のポイントに注意します。
- ipコマンドのパラメータ-connect_typeがbroadであること。(デフォルト)
- <本装置Aの環境>
- 本装置Aは拠点TokyoのネットワークとキャリアのATMネットワークの間に位置するエッジルータで,NIF番号0,Line番号0にATMのNIFが実装されています。
- atmコマンドのパラメータ-vp_shaping_numberを4に設定する。
- 本装置BへのVC名:TokyoOsakaV,VPI/VCI=0/32
- 上記VCで用いるトラフィッククラス:サービスカテゴリ=CBR,PCR=80Mbit/s
- ルータCへのVC名:TokyoNagoyaV,VPI/VCI=1/32
- ルータDへのVC名:TokyoKyotoV,VPI/VCI=2/32
- 上記TokyoNagoyaVおよびTokyoKyotoVのVCで用いるトラフィッククラス:サービスカテゴリ=CBR,PCR=20Mbit/s
- <本装置Bの環境>
- 本装置Bは拠点OsakaのネットワークとキャリアのATMネットワークの間に位置するエッジルータで,NIF番号0,Line番号0にATMのNIFが実装されています。
- atmコマンドのパラメータ-vp_shaping_numberを1に設定する。
- 本装置AへのVC名:OsakaTokyoV,VPI/VCI:0/32
- 上記VCで用いるトラフィッククラス:サービスカテゴリ=CBR,PCR=80Mbit/s
(3) 構成定義情報例
- [コマンドによる設定]
- <本装置A>
1 (config)# traffic CBR80M cbr pcr 80000 2 (config)# traffic CBR20M cbr pcr 20000 3 (config)# line Tokyo oc3atm 0/0 [line Tokyo] 4 (config)# atm vpi_vci_range 1 vp_shaping_number 4 [line Tokyo] 5 (config)# vp 0 pcr 80000 [vp 0] 6 (config)# vc TokyoOsakaV 32 traffic CBR80M [vc TokyoOsakaV] 7 (config)# exit [vp 0] 8 (config)# exit [line Tokyo] 9 (config)# vp 1 pcr 20000 [vp 1] 10 (config)# vc TokyoNagoyaV 32 traffic CBR20M [vc TokyoNagoyaV] 11 (config)# exit [vp 1] 12 (config)# exit [line Tokyo] 13 (config)# vp 2 pcr 20000 [vp 2] 14 (config)# vc TokyoKyotoV 32 traffic CBR20M [vc TokyoKyotoV] 15 (config)# exit [vp 2] 16 (config)# exit [line Tokyo] 17 (config)# exit 18 (config)# group CentralNet TokyoOsakaV [group CentralNet] 19 (config)# ip 192.168.10.10/24 [group CentralNet] 20 (config)# exit 21 (config)# group EastCoastNet TokyoNagoyaV TokyoKyotoV [group EastCoastNet] 22 (config)# ip 192.168.20.10/24 [group EastCoastNet] 23 (config)# exit表5-68 本装置Aの構成定義情報解説
解説番号 解説 1 サービスカテゴリCBR,ピークセルレート80Mbit/sのトラフィッククラスをトラフィック名CBR80Mで定義します。 2 サービスカテゴリCBR,ピークセルレート20Mbit/sのトラフィッククラスをトラフィック名CBR20Mで定義します。 3 NIF番号0,Line番号0に回線名TokyoのATM回線を定義します。 4 回線名Tokyoの回線のプロトコルをATMに指定します。 5 VPI値=0およびピークセルレート80Mbit/sを定義します。 6〜8 本装置A−本装置B間のVCを定義します。VCI=32,VC名はTokyoOsakaVです。 9 VPI値=1およびピークセルレート20Mbit/sを定義します。 10〜12 本装置A−ルータC間のVCを定義します。VCI=32,VC名はTokyoNagoyaVです。 13 VPI値=2およびピークセルレート20Mbit/sを定義します。 14〜17 本装置A−ルータD間のVCを定義します。VCI=32,VC名はTokyoKyotoVです。 18 TokyoOsakaVをCentralNetという名称のIPサブネットにグルーピングします。 19,20 CentralNetをインタフェースとしてIPアドレスを定義します。 21 TokyoNagoyaV,TokyoKyotoVをEastCoastNetという名称のIPサブネットにグルーピングします。 22,23 EastCoastNetをインタフェースとしてIPアドレスを定義します。
- <本装置B>
1 (config)# traffic CBR80M cbr pcr 80000 2 (config)# line Osaka oc3atm 0/0 [line Osaka] 3 (config)# atm vpi_vci_range 1 vp_shaping_number 1 [line Osaka] 4 (config)# vp 0 pcr 80000 [vp 0] 5 (config)# vc OsakaTokyoV 32 traffic CBR80M [vc OsakaTokyoV] 6 (config)# ip 192.168.10.1/24 [vc OsakaTokyoV] 7 (config)# exit [vp 0] 8 (config)# exit [line Osaka] 9 (config)# exit表5-69 本装置Bの構成定義情報解説
解説番号 解説 1 サービスカテゴリCBR,ピークセルレート80Mbit/sのトラフィッククラスをトラフィック名CBR80Mで定義します。 2 NIF番号0,Line番号0に回線名OsakaのATM回線を定義します。 3 回線名Osakaの回線のプロトコルをATMに指定します。 4 VPI=0値およびピークセルレート80Mbit/sを定義します。 5 本装置A−本装置B間のVCを定義します。VCI=32,VC名はOsakaTokyoVです。 6〜9 OsakaTokyoVをインタフェースとしてIPアドレスを定義します。
- [構成定義情報の表示]
- <本装置A>
traffic CBR80M cbr pcr 80000 traffic CBR20M cbr pcr 20000 ! line Tokyo oc3atm 0/0 atm vpi_vci_range 1 vp_shaping_number 4 vp 0 pcr 80000 vc TokyoOsakaV 32 traffic CBR80M vp 1 pcr 20000 vc TokyoNagoyaV 32 traffic CBR20M vp 2 pcr 20000 vc TokyoKyotoV 32 traffic CBR20M ! group CentralNet TokyoOsakaV ip 192.168.10.10/24 ! group EastCoastNet TokyoNagoyaV TokyoKyotoV ip 192.168.20.10/24
- <本装置B>
traffic CBR80M cbr pcr 80000 ! line Osaka oc3atm 0/0 atm vpi_vci_range 1 vp_shaping_number 1 vp 0 pcr 80000 vc OsakaTokyoV 32 traffic CBR80M ip 192.168.10.1/24
