5.5.2　ATMメガリンク接続，2拠点間を複数のVCで接続し，フロー毎に固定の帯域を割り当てる

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

ここでは2拠点間を複数のVCで接続し，フロー毎に固定の帯域を割り当てる例を示します。2拠点間の通信にATMメガリンクサービスを中継回線として利用し，さらに回線内速度設定サービスを契約すると，キャリアのATMネットワーク内でもフロー毎の帯域が保証されます。この場合，2拠点間の通信に対して必要な帯域を複数のVPに分割して契約します。これに対し，本装置では複数のVCを設定し，フロー条件に合ったトラフィックをあらかじめ対応付けを設定したVCに流します。回線内速度設定サービスは，契約したVP毎の帯域を保証するため，本装置のトラフィック制御はサービスカテゴリCBRが適しています。また，VP毎に契約した帯域を設定することで，VPシェーピングを行います。

フォワーディング上はATMネットワークを1 IPサブネットとして扱います。ここでは，本装置独自の機能であるパラレルPVC機能を使用します。したがって，接続相手ルータは本装置に限ります。

(2)　構成図と設定条件

［構成図］

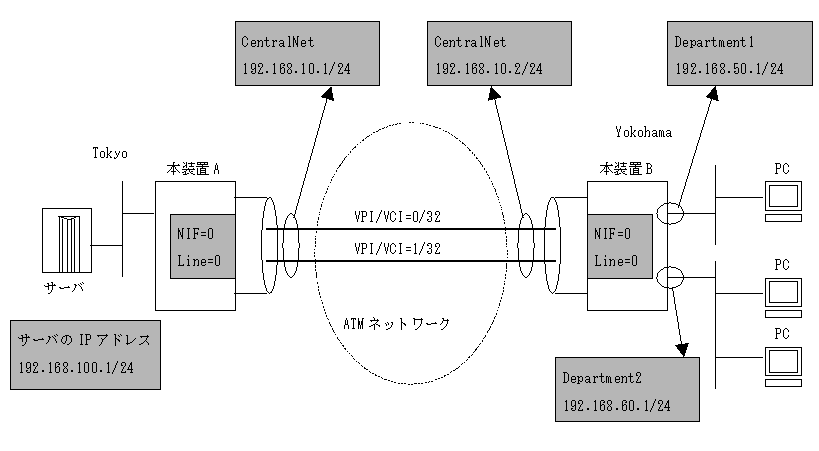

図5-28　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
拠点Tokyoのサーバに，拠点Yokohamaのネットワークのクライアントからアクセスします。拠点Yokohamaのネットワークは業務部門別に二つのネットワークに分かれており，それぞれの業務部門のクライアントとサーバ間のトラフィックをATMネットワークで中継する際には，異なるVCを使用するものとします。
中継回線として利用するATMメガリンクサービスは回線内速度設定サービスを契約し，100Mbit/sの帯域を，それぞれVPI値=0は40Mbit/s，VPI値=1は60Mbit/sの2本のVPに割り当てたものとします。ATMメガリンクサービス接続のために，次のポイントに注意します。
  • lineコマンドのパラメータ-clockがexternalであること。（デフォルト）
  • lineコマンドのパラメータ-frame_formatがsdh_idleであること。（デフォルト)
  • atmコマンドのパラメータ-vp_shaping_numberを2に設定する。
  • vpコマンドで，契約したとおりVPI値およびピークセルレートを設定する。すなわち，VPI値=0は40Mbit/s，VPI値=1は60Mbit/sである。
フォワーディング上はATMネットワークを1 IPサブネットとして扱います。また，2本のVCをパラレルPVCとして設定します。このため，次のポイントに注意します。
  • groupコマンドで2本のVCを同一のIPサブネット下にグルーピングする。
  • vc-groupコマンドで2本のVCを同一のパラレルPVC下にグルーピングする。

＜本装置Aの環境＞
本装置Aは拠点TokyoのネットワークとキャリアのATMネットワークの間に位置するエッジルータで，拠点Tokyoのサーバと拠点Yokohamaのクライアントとの間のトラフィックを中継します。この際，Department1のクライアントとサーバ間のトラフィックをVPI/VCI=0/32に，Department2のクライアントとサーバ間のトラフィックをVPI/VCI=1/32に通します。本装置はNIF番号0，Line番号0にATMのNIFが実装されています。
  • サーバとDepartment1間のトラフィック用のVC名：TokyoYokohama1，VPI/VCI：0/32
  • 上記VCで用いるトラフィッククラス：サービスカテゴリ=CBR，PCR=40Mbit/s
  • サーバとDepartment2間のトラフィック用のVC名：TokyoYokohama2，VPI/VCI：1/32
  • 上記VCで用いるトラフィッククラス：サービスカテゴリ=CBR，PCR=60Mbit/s

＜本装置Bの環境＞
本装置Bは拠点YokohamaのネットワークとキャリアのATMネットワークの間に位置するエッジルータで，拠点Tokyoのサーバと拠点Yokohamaのクライアントとの間のトラフィックを中継します。この際，Department1のクライアントとサーバ間のトラフィックをVPI/VCI=0/32に，Department2のクライアントとサーバ間のトラフィックをVPI/VCI=1/32に通します。本装置はNIF番号0，Line番号0にATMのNIFが実装されています。
  • サーバとDepartment1間のトラフィック用のVC名：YokohamaTokyo1，VPI/VCI：0/32
  • 上記VCで用いるトラフィッククラス：サービスカテゴリ=CBR，PCR=40Mbit/s
  • サーバとDepartment2間のトラフィック用のVC名：YokohamaTokyo2，VPI/VCI：1/32
  • 上記VCで用いるトラフィッククラス：サービスカテゴリ=CBR，PCR=60Mbit/s

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# traffic CBR40M cbr pcr 40000
 2    (config)# traffic CBR60M cbr pcr 60000
 3    (config)# line Tokyo oc3atm 0/0
      [line Tokyo]
 4    (config)# atm vpi_vci_range 1 vp_shaping_number 2
      [line Tokyo]
 5    (config)# vp 0 pcr 40000
      [vp 0]
 6    (config)# vc TokyoYokohama1 32 traffic CBR40M
      [vc TokyoYokohama1]
 7    (config)# exit
      [vp 0]
 8    (config)# exit
      [line Tokyo]
 9    (config)# vp 1 pcr 60000
      [vp 1]
10    (config)# vc TokyoYokohama2 32 traffic CBR60M
      [vc TokyoYokohama2]
11    (config)# exit
      [vp 1]
12    (config)# exit
      [line Tokyo]
13    (config)# exit
14    (config)# group CentralNet TokyoYokohama1 TokyoYokohama2
      [group CentralNet]
15    (config)# ip 192.168.10.1/24
      [group CentralNet]
16    (config)# exit
17    (config)# vc-group TokyoYokohamaG index 0 vc TokyoYokohama1
18    (config)# vc-group TokyoYokohamaG index 1 vc TokyoYokohama2
19    (config)# flow yes
20    (config)# flow filter CentralNet out
      [flow filter CentralNet out]
21    (config)# list 1 ip 192.168.100.1 192.168.50.1-192.168.50.255
                action index 0
      [flow filter CentralNet out]
22    (config)# list 2 ip 192.168.100.1 192.168.60.1-192.168.60.255
                action index 1
      [flow filter CentralNet out]
23    (config)# exit

表5-62　本装置Aの構成定義情報解説

解説番号 解説
1 サービスカテゴリCBR，ピークセルレート40Mbit/sのトラフィッククラスをトラフィック名CBR40Mで定義します。
2 サービスカテゴリCBR，ピークセルレート60Mbit/sのトラフィッククラスをトラフィック名CBR60Mで定義します。
3 NIF番号0，Line番号0に回線名TokyoのATM回線を定義します。
4 回線名Tokyoの回線のプロトコルをATMに指定します。
5 VPI値=0およびピークセルレート40Mbit/sを定義します。
6〜8 サーバとDepartment1のクライアントとのトラフィック用の40MのVCを定義します。VCI=32，VC名はTokyoYokohama1です。
9 VPI値=1およびピークセルレート60Mbit/sを定義します。
10〜13 サーバとDepartment2のクライアントとのトラフィック用の60MのVCを定義します。VCI=32，VC名はTokyoYokohama2です。
14 VCをグループ化し，インタフェース名CentralNetを定義します。
15，16 CentralNetをインタフェースとしてIPアドレスを定義します。
17 TokyoYokohama1のVCにインデックス0を割り当て，VCグループTokyoYokohamaGにグルーピングします。
18 TokyoYokohama2のVCにインデックス1を割り当て，VCグループTokyoYokohamaGにグルーピングします。
19 フロー制御を使用可能にします。
20，21 サーバとDepartment1のクライアントとのトラフィックをインデックス0に割り当てます。
22，23 サーバとDepartment2のクライアントとのトラフィックをインデックス1に割り当てます。

＜本装置B＞
 1    (config)# traffic CBR40M cbr pcr 40000
 2    (config)# traffic CBR60M cbr pcr 60000
 3    (config)# line Yokohama oc3atm 0/0
      [line Yokohama]
 4    (config)# atm vpi_vci_range 1 vp_shaping_number 2
      [line Yokohama]
 5    (config)# vp 0 pcr 40000
      [vp 0]
 6    (config)# vc YokohamaTokyo1 32 traffic CBR40M
      [vc YokohamaTokyo1]
 7    (config)# exit
      [vp 0]
 8    (config)# exit
      [line Yokohama]
 9    (config)# vp 1 pcr 60000
      [vp 1]
10    (config)# vc YokohamaTokyo2 32 traffic CBR60M
      [vc YokohamaTokyo2]
11    (config)# exit
      [vp 1]
12    (config)# exit
      [line Yokohama]
13    (config)# exit
14    (config)# group CentralNet YokohamaTokyo1 YokohamaTokyo2
      [group CentralNet]
15    (config)# ip 192.168.10.2/24
      [group CentralNet]
16    (config)# exit
17    (config)# vc-group YokohamaTokyoG index 0 vc YokohamaTokyo1
18    (config)# vc-group YokohamaTokyoG index 1 vc YokohamaTokyo2
19    (config)# flow yes
20    (config)# flow filter CentralNet out
      [flow filter CentralNet out]
21    (config)# list 1 ip 192.168.50.1-192.168.50.255 192.168.100.1
                action index 0
      [flow filter CentralNet out]
22    (config)# list 2 ip 192.168.60.1-192.168.60.255 192.168.100.1
                action index 1
      [flow filter CentralNet out]
23    (config)# exit

表5-63　本装置Bの構成定義情報解説

解説番号 解説
1，2 ＜本装置A＞の解説番号1，2と同じ
3 NIF番号0，Line番号0に回線名YokohamaのATM回線を定義します。
4 回線名Yokohamaの回線のプロトコルをATMに指定します。
5 VPI値=0およびピークセルレート40Mbit/sを定義します。
6〜8 サーバとDepartment1のクライアントとのトラフィック用の40MのVCを定義します。VCI=32，VC名はYokohamaTokyo1です。
9 VPI値=1およびピークセルレート60Mbit/sを定義します。
10〜13 サーバとDepartment2のクライアントとのトラフィック用の60MのVCを定義します。VCI=32，VC名はYokohamaTokyo2です。
14 VCをグループ化し，インタフェース名CentralNetを定義します。
15，16 CentralNetをインタフェースとしてIPアドレスを定義します。
17 YokohamaTokyo1のVCにインデックス0を割り当て，VCグループYokohamaTokyoGにグルーピングします。
18 YokohamaTokyo2のVCにインデックス1を割り当て，VCグループYokohamaTokyoGにグルーピングします。
19〜23 ＜本装置A＞の解説番号19〜23に同じ

［構成定義情報の表示］

＜本装置A＞
traffic CBR40M cbr pcr 40000
traffic CBR60M cbr pcr 60000
!
line Tokyo oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 2
  vp 0 pcr 40000
    vc TokyoYokohama1 32 traffic CBR40M
  vp 1 pcr 60000
    vc TokyoYokohama2 32 traffic CBR60M
!
vc-group TokyoYokohamaG index 0 vc TokyoYokohama1
vc-group TokyoYokohamaG index 1 vc TokyoYokohama2
!
group CentralNet TokyoYokohama1 TokyoYokohama2
  ip 192.168.10.1/24
!
flow yes
flow filter CentralNet out
  list 1 ip 192.168.100.1 192.168.50.1-192.168.50.255 action index 0
  list 2 ip 192.168.100.1 192.168.60.1-192.168.60.255 action index 1

＜本装置B＞
traffic CBR40M cbr pcr 40000
traffic CBR60M cbr pcr 60000
!
line Yokohama oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 2
  vp 0 pcr 40000
    vc YokohamaTokyo1 32 traffic CBR40M
  vp 1 pcr 60000
    vc YokohamaTokyo2 32 traffic CBR60M
!
vc-group YokohamaTokyoG index 0 vc YokohamaTokyo1
vc-group YokohamaTokyoG index 1 vc YokohamaTokyo2
!
group CentralNet YokohamaTokyo1 YokohamaTokyo2
  ip 192.168.10.2/24
!
flow yes
flow filter CentralNet out
  list 1 ip 192.168.50.1-192.168.50.255 192.168.100.1 action index 0
  list 2 ip 192.168.60.1-192.168.60.255 192.168.100.1 action index 1
