5.5.1　ATMメガリンク接続，2拠点間を1 VCで接続する

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

隔地の2拠点間の通信にATMメガリンクサービスを中継回線として利用します。このサービスはVPサービスのため，必要な帯域の1 VPを契約します。これに対し，本装置では1 VCを設定し，2拠点間のトラフィックをすべてこのVCに流します。ATMメガリンクサービスは，契約した固定の帯域を保証し，これを超えるトラフィックは保証しないため，本装置のトラフィック制御はサービスカテゴリCBRが適しています。また，VPに契約した帯域を設定することで，VPシェーピングを行います。

フォワーディング上はATMネットワークを1 IPサブネットとして扱います。ここでは，接続する相手ルータが他機種である場合にも可能な一般的な設定を紹介します。

(2)　構成図と設定条件

［構成図］

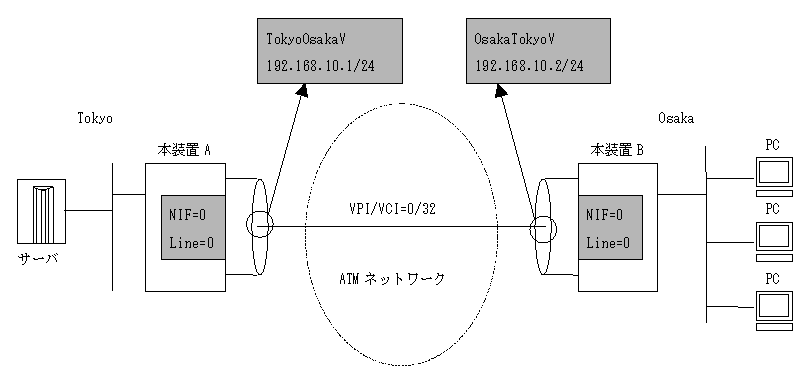

図5-27　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
中継回線として利用するATMメガリンクサービスはVPI値=0で100Mbit/sの帯域を契約したものとします。ATMメガリンクサービス接続のために，次のポイントに注意します。
  • lineコマンドのパラメータ-clockがexternalであること。（デフォルト）
  • lineコマンドのパラメータ-frame_formatがsdh_idleであること。（デフォルト)
  • atmコマンドのパラメータ-vp_shaping_numberを1に設定する。
  • vpコマンドで，契約したとおりVPI値およびピークセルレートを設定する。
フォワーディング上はATMネットワークを1IPサブネットとして扱います。接続する相手ルータが他機種である場合にも可能な設定とするために，次のポイントに注意します。
  • ipコマンドのパラメータ-connect_typeがbroadであること。（デフォルト）

＜本装置Aの環境＞
本装置Aは拠点TokyoのネットワークとキャリアのATMネットワークの間に位置するエッジルータで，NIF番号0，Line番号0にATMのNIFが実装されています。
  • 本装置BへのVC名：TokyoOsakaV，VPI/VCI=0/32
  • トラフィッククラス：サービスカテゴリ=CBR，PCR=100Mbit/s

＜本装置Bの環境＞
本装置Bは拠点OsakaのネットワークとキャリアのATMネットワークの間に位置するエッジルータで，NIF番号0，Line番号0にATMのNIFが実装されています。
  • 本装置AへのVC名：OsakaTokyoV，VPI/VCI=0/32
  • トラフィッククラス：サービスカテゴリ=CBR，PCR=100Mbit/s

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# traffic CBR100M cbr pcr 100000
 2    (config)# line Tokyo oc3atm 0/0
      [line Tokyo]
 3    (config)# atm vpi_vci_range 1 vp_shaping_number 1
      [line Tokyo]
 4    (config)# vp 0 pcr 100000
      [vp 0]
 5    (config)# vc TokyoOsakaV 32 traffic CBR100M
      [vc TokyoOsakaV]
 6    (config)# ip 192.168.10.1/24
      [vc TokyoOsakaV]
 7    (config)# exit
      [vp 0]
 8    (config)# exit
      [line Tokyo]
 9    (config)# exit

表5-60　本装置Aの構成定義情報解説

解説番号 解説
1 サービスカテゴリCBR，ピークセルレート100Mbit/sのトラフィッククラスをトラフィック名CBR100Mで定義します。
2 NIF番号0，Line番号0に回線名TokyoのATM回線を定義します。
3 回線名Tokyoの回線のプロトコルをATMに指定します。
4 VPI値=0およびピークセルレート100Mbit/sを定義します。
5 本装置A−本装置B間のVCを定義します。VCI=32，VC名はTokyoOsakaVです。
6〜9 TokyoOsakaVをインタフェースとしてIPアドレスを定義します。

＜本装置B＞
 1    (config)# traffic CBR100M cbr pcr 100000
 2    (config)# line Osaka oc3atm 0/0
      [line Osaka]
 3    (config)# atm vpi_vci_range 1 vp_shaping_number 1
      [line Osaka]
 4    (config)# vp 0 pcr 100000
      [vp 0]
 5    (config)# vc OsakaTokyoV 32 traffic CBR100M
      [vc OsakaTokyoV]
 6    (config)# ip 192.168.10.2/24
      [vc OsakaTokyoV]
 7    (config)# exit
      [vp 0]
 8    (config)# exit
      [line Osaka]
 9    (config)# exit

表5-61　本装置Bの構成定義情報解説

解説番号 解説
1 サービスカテゴリCBR，ピークセルレート100Mbit/sのトラフィッククラスをトラフィック名CBR100Mで定義します。
2 NIF番号0，Line番号0に回線名OsakaのATM回線を定義します。
3 回線名Osakaの回線のプロトコルをATMに指定します。
4 VPI値=0およびピークセルレート100Mbit/sを定義します。
5 本装置A−本装置B間のVCを定義します。VCI=32，VC名はOsakaTokyoVです。
6〜9 OsakaTokyoVをインタフェースとしてIPアドレスを定義します。

［構成定義情報の表示］

＜本装置A＞
traffic CBR100M cbr pcr 100000
!
line Tokyo oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 1
  vp 0 pcr 100000
    vc TokyoOsakaV 32 traffic CBR100M
      ip 192.168.10.1/24

＜本装置B＞
traffic CBR100M cbr pcr 100000
!
line Osaka oc3atm 0/0
  atm vpi_vci_range 1 vp_shaping_number 1
  vp 0 pcr 100000
    vc OsakaTokyoV 32 traffic CBR100M
      ip 192.168.10.2/24
