5.4.12　ISDNのオーバーロード接続(ブロードキャスト型，マルチリンクPPP手順，BAPあり，Dチャネル共用あり)

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図
(3)　構成定義情報例

(1)　設定内容の概要

本装置対向でISDN(PRI)で6チャネルのオーバーロード接続する場合の例を示します。（装置Aの一次群回線は基本回線のDチャネルを利用し，装置B，装置Cとブロードキャスト接続します)

(2)　構成図

［構成図］

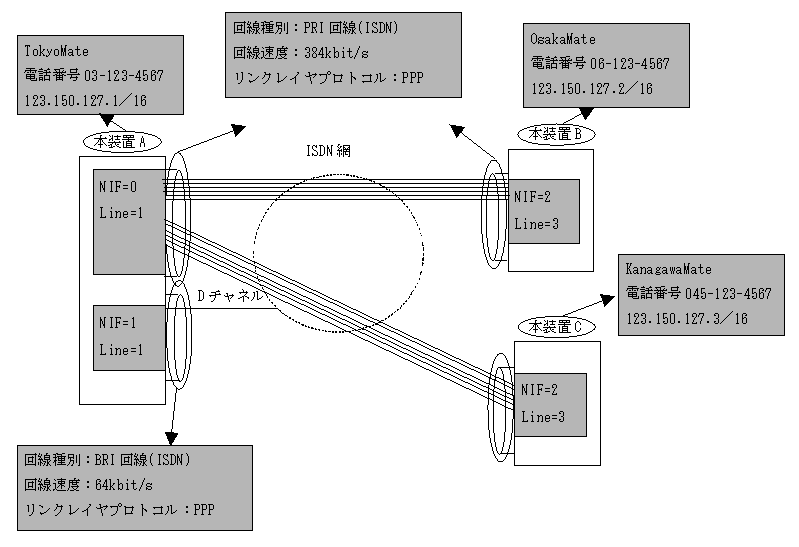

図5-25　構成図

[図データ]

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# bod TokyoBod links 6
      [bod TokyoBod]
 2    (config)# overload_link_add_threshold 80
      [bod TokyoBod]
 3    (config)# overload_link_drop_threshold 20
      [bod TokyoBod]
 4    (config)# overload_measuring_period 5
      [bod TokyoBod]
 5    (config)# overload_traffic_watch_type both
      [bod TokyoBod]
 6    (config)# bap
      [bod TokyoBod]
 7    (config)# exit
 8    (config)# line TokyoBRI briisdn 1/1 phone_number 031234567
      [line TokyoBRI]
 9    (config)# exit
10    (config)# line TokyoPRI priisdn 0/1 interface_id 1
      [line TokyoPRI]
11    (config)# exit
12    (config)# line-group TokyoLineGroup TokyoBRI
      [line-group TokyoLineGroup]
13    (config)# exit
14    (config)# line-group TokyoLineGroup TokyoPRI dch_line TokyoBRI
      [line-group TokyoLineGroup]
15    (config)# isdn-pool TokyoPool channels 12
      [isdn-pool TokyoPool]
16    (config)# isdn_ppp OsakaMate
      [isdn-ppp OsakaMate]
17    (config)# phone_number1 061234567
      [isdn-ppp OsakaMate]
18    (config)# bod TokyoBod
      [isdn-ppp OsakaMate]
19    (config)# exit
      [isdn-pool TokyoPool]
20    (config)# isdn_ppp KanagawaMate
      [isdn-ppp KanagawaMate]
21    (config)# phone_number1 0451234567
      [isdn-ppp KanagawaMate]
22    (config)# bod TokyoBod
      [isdn-ppp KanagawaMate]
23    (config)# exit
      [isdn-pool TokyoPool]
24    (config)# exit
      [line-group TokyoLineGroup]
25    (config)# exit
26    (config)# group TokyoGroup OsakaMate KanagawaMate
      [group TokyoGroup]
27    (config)# ip 123.150.127.1 mask 255.255.0.0
      [group TokyoGroup]
28    (config)# exit
29    (config)# arp 123.150.127.2 OsakaMate
30    (config)# arp 123.150.127.3 KanagawaMate

表5-55　本装置Aの構成定義情報解説

解説番号 解説
1〜7 バンドル内リンク数6，BAPあり，回線使用率監視ありのBOD情報TokyoBodを定義します。
設定に関しての注意点については，「解説書 Vol.1　5.5.4(3) オーバーロード時の注意点」を参照してください。
8，9 NIF番号1，Line番号1に回線名TokyoBRIのWAN briisdn回線，電話番号03-123-4567を定義します。
10，11 NIF番号0，Line番号1，インタフェースID＝1，回線名TokyoPRIのWAN priisdn回線を定義します。
12，13 回線名TokyoBRIをDch共用(貸側)として使用するために先にLine_Group名TokyoLineGroupに定義します。
14 回線名TokyoPRIをDch共用(借側)として使用するために後でLine_Group名TokyoLineGroupに定義します。
15 ライングループTokyoLineGroupに12チャネルを使用可能なISDNプールであるTokyoPoolを定義します。
16〜19 TokyoPoolを利用してTokyoBodのBOD条件でオーバーロード接続する電話番号06-123-4567の通信相手OsakaMate を定義します。
20〜25 TokyoPoolを利用してTokyoBodのBOD条件でオーバーロード接続する電話番号045-123-4567の通信相手KanagawaMate を定義します。
26 OsakaMateとKanagawaMateをTokyoGroupに収容します。
27，28 TokyoGroupにIPアドレス123.150.127.1，サブネットマスク255.255.0.0を定義します。
29 OsakaMateの接続先IPアドレス123.150.127.2を定義します。
30 KanagawaMateの接続先IPアドレス123.150.127.3を定義します。

＜本装置B＞
 1    (config)# bod OsakaBod links 6
      [bod OsakaBod]
 2    (config)# overload_measuring_period no
      [bod OsakaBod]
 3    (config)# bap
      [bod OsakaBod]
 4    (config)# exit
 5    (config)# line Osaka priisdn 2/3 phone_number 061234567
      [line Osaka]
 6    (config)# isdn-pool OsakaPool channels 6
      [isdn-pool OsakaPool]
 7    (config)# isdn_ppp TokyoMate
      [isdn-ppp TokyoMate]
 8    (config)# phone_number1 031234567
      [isdn-ppp TokyoMate]
 9    (config)# bod OsakaBod
      [isdn-ppp TokyoMate]
10    (config)# ip destination_ip_address 123.150.127.1
      [isdn-ppp TokyoMate]
11    (config)# ip 123.150.127.2 mask 255.255.0.0
      [isdn-ppp TokyoMate]
12    (config)# ip connect_type point
      [isdn-ppp TokyoMate]
13    (config)# exit
      [isdn-pool OsakaPool]
14    (config)# exit
      [line Osaka]
15    (config)# exit

表5-56　本装置Bの構成定義情報解説

解説番号 解説
1〜4 バンドル内リンク数6，BAPあり，回線使用率監視なしのBOD情報OsakaBodを定義します。
設定に関しての注意点については，「解説書 Vol.1　5.5.4(3) オーバーロード時の注意点」を参照してください。
5 NIF番号2，Line番号3に回線名OsakaのWAN priisdn回線，電話番号06-123-4567を定義します。
6 Osaka回線に6チャネルを使用可能なISDNプールであるOsakaPoolを定義します。
7〜9 OsakaPoolを利用してOsakaBodのBOD条件でオーバーロード接続する電話番号03-123-4567の通信相手TokyoMate を定義します。
10〜15 TokyoMateにIPアドレス123.150.127.2，サブネットマスク255.255.0.0，接続先IPアドレス123.150.127.1，IPインタフェースタイプ＝ポイントを定義します。

＜本装置C＞
 1    (config)# bod KanagawaBod links 6
      [bod KanagawaBod]
 2    (config)# overload_measuring_period no
      [bod KanagawaBod]
 3    (config)# bap
      [bod KanagawaBod]
 4    (config)# exit
 5    (config)# line Kanagawa priisdn 2/3 phone_number 0451234567
      [line Kanagawa]
 6    (config)# isdn-pool KanagawaPool channels 6
      [isdn-pool KanagawaPool]
 7    (config)# isdn_ppp TokyoMate
      [isdn-ppp TokyoMate]
 8    (config)# phone_number1 031234567
      [isdn-ppp TokyoMate]
 9    (config)# bod KanagawaBod
      [isdn-ppp TokyoMate]
10    (config)# ip destination_ip_address 123.150.127.1
      [isdn-ppp TokyoMate]
11    (config)# ip 123.150.127.3 mask 255.255.0.0
      [isdn-ppp TokyoMate]
12    (config)# ip connect_type point
      [isdn-ppp TokyoMate]
13    (config)# exit
      [isdn-pool KanagawaPool]
14    (config)# exit
      [line Kanagawa]
15    (config)# exit

表5-57　本装置Cの構成定義情報解説

解説番号 解説
1〜4 バンドル内リンク数6，BAPあり，回線使用率監視なしのBOD情報KanagawaBodを定義します。
設定に関しての注意点については，「解説書 Vol.1　5.5.4(3) オーバーロード時の注意点」を参照してください。
5 NIF番号2，Line番号3に回線名KanagawaのWAN priisdn回線，電話番号045-123-4567を定義します。
6 Kanagawa回線に6チャネルを使用可能なISDNプールであるKanagawaPoolを定義します。
7〜9 KanagawaPoolを利用してKanagawaBodのBOD条件でオーバーロード接続する電話番号03-123-4567の通信相手TokyoMate を定義します。
10〜15 TokyoMateにIPアドレス123.150.127.3，サブネットマスク255.255.0.0，接続先IPアドレス123.150.127.1，IPインタフェースタイプ＝ポイントを定義します。

［構成定義情報の表示］

＜本装置A＞
line TokyoBRI briisdn 1/1 phone_number 031234567
!
line TokyoPRI priisdn 0/1 interface_id 1
!
line-group TokyoLineGroup TokyoBRI
!
line-group TokyoLineGroup TokyoPRI dch_line TokyoBRI
  isdn-pool TokyoPool channels 12
    isdn_ppp OsakaMate
      phone_number1 061234567
      bod TokyoBod
    isdn_ppp KanagawaMate
      phone_number1 0451234567
      bod TokyoBod
!
group TokyoGroup OsakaMate KanagawaMate
  ip 123.150.127.1 mask 255.255.0.0
!
bod TokyoBod links 6
  bap
  overload_link_add_threshold 80
  overload_link_drop_threshold 20
  overload_measuring_period 5
  overload_traffic_watch_type both
!
arp 123.150.127.2 OsakaMate
arp 123.150.127.3 KanagawaMate

＜本装置B＞
line Osaka priisdn 2/3 phone_number 061234567
  isdn-pool OsakaPool channels 6
    isdn_ppp TokyoMate
      phone_number1 031234567
      bod OsakaBod
      ip destination_ip_address 123.150.127.1
      ip 123.150.127.2 mask 255.255.0.0
      ip connect_type point
!
bod OsakaBod links 6
  bap
  overload_measuring_period no

＜本装置C＞
line Kanagawa priisdn 2/3 phone_number 0451234567
  isdn-pool KanagawaPool channels 6
    isdn_ppp TokyoMate
      phone_number1 031234567
      bod KanagawaBod
      ip destination_ip_address 123.150.127.1
      ip 123.150.127.3 mask 255.255.0.0
      ip connect_type point
!
bod KanagawaBod links 6
  bap
  overload_measuring_period no
