5.4.13　ISDNによるインタフェースバックアップ（バックアップ元＝専用線，ISDN発呼・呼切断動作指定）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図
(3)　構成定義情報例

(1)　設定内容の概要

本装置対向で専用線（BRI回線）接続している経路をISDN回線(BRI-ISDN回線)でISDN発呼・呼切断動作指定(quickモード)でバックアップする場合の例を示します。

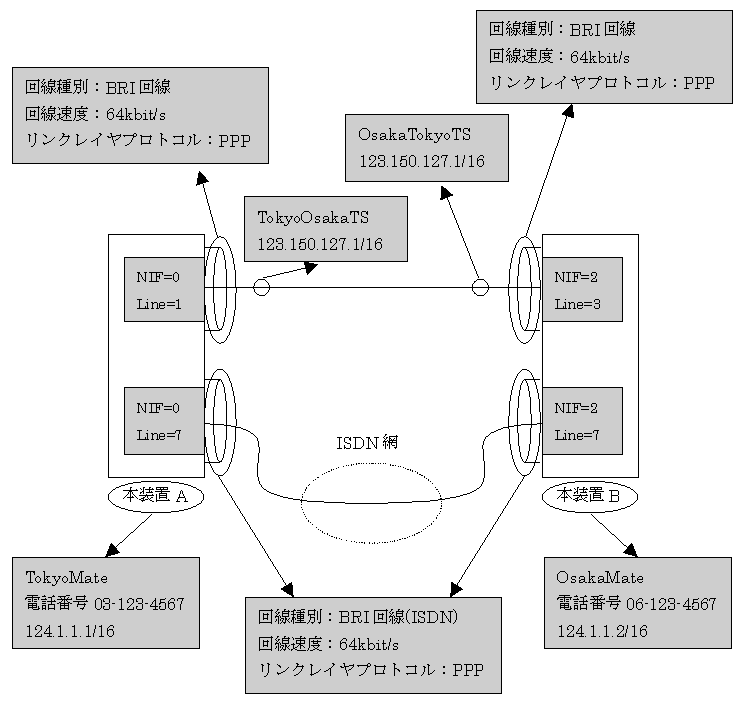

(2)　構成図

［構成図］

図5-26　構成図

[図データ]

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# line TokyoOsaka bri 0/1
      [line TokyoOsaka]
 2    (config)# timeslot TokyoOsakaTS 1 width 1
      [timeslot TokyoOsakaTS]
 3    (config)# ppp
      [timeslot TokyoOsakaTS]
 4    (config)# ip destination_ip_address 123.150.127.2
      [timeslot TokyoOsakaTS]
 5    (config)# ip 123.150.127.1 mask 255.255.0.0
      [timeslot TokyoOsakaTS]
 6    (config)# exit
      [line TokyoOsaka]
 7    (config)# exit
 8    (config)# line Tokyo briisdn 0/7 phone_number 031234567
      [line Tokyo]
 9    (config)# isdn_ppp OsakaMate
      [isdn-ppp OsakaMate]
10    (config)# phone_number1 061234567
      [isdn-ppp OsakaMate]
11    (config)# ip destination_ip_address 124.1.1.2
      [isdn-ppp OsakaMate]
12    (config)# ip 124.1.1.1 mask 255.255.0.0
      [isdn-ppp OsakaMate]
13    (config)# ip connect_type point
      [isdn-ppp OsakaMate]
14    (config)# exit
      [line Tokyo]
15    (config)# exit
16    (config)# backup TokyoOsakaTS OsakaMate
17    (config)# default backup_isdn_call_and_disconnect quick

表5-58　本装置Aの構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0に回線名TokyoOsakaのWAN bri回線を定義します。
2 回線名TokyoOsakaにタイムスロット名TokyoOsakaTSのタイムスロット番号1，タイムスロット幅1のタイムスロットを定義します。
3 タイムスロットTokyoOsakaTSにリンクレイヤプロトコルPPPを定義します。
4〜7 タイムスロットTokyoOsakaTSの回線にIPアドレス123.150.127.1，サブネットマスク255.255.0.0，接続先IPアドレス123.150.127.2を定義します。
8 NIF番号0，Line番号7に回線名TokyoのWAN briisdn回線，電話番号03-123-4567を定義します。
9，10 Tokyo回線を利用してPPP接続する電話番号06-123-4567の通信相手OsakaMateを定義します。
11〜15 通信相手名OsakaMateにIPアドレス124.1.1.1，サブネットマスク255.255.0.0，接続先IPアドレス124.1.1.2，IPインタフェースタイプ=ポイントを定義します。
16 バックアップ元TokyoOsakaTS，バックアップ先OsakaMateを定義します。
17 ISDNの発呼・呼切断動作にquickを定義します。

＜本装置B＞
 1    (config)# line OsakaTokyo bri 2/3
      [line OsakaTokyo]
 2    (config)# timeslot OsakaTokyoTS 1 width 1
      [timeslot OsakaTokyoTS]
 3    (config)# ppp
      [timeslot OsakaTokyoTS]
 4    (config)# ip destination_ip_address 123.150.127.1
      [timeslot OsakaTokyoTS]
 5    (config)# ip 123.150.127.2 mask 255.255.0.0
      [timeslot OsakaTokyoTS]
 6    (config)# exit
      [line OsakaTokyo]
 7    (config)# exit
 8    (config)# line Osaka briisdn 2/7 phone_number 061234567
      [line Osaka]
 9    (config)# isdn_ppp TokyoMate
      [isdn-ppp TokyoMate]
10    (config)# phone_number1 031234567
      [isdn-ppp TokyoMate]
11    (config)# ip destination_ip_address 124.1.1.1
      [isdn-ppp TokyoMate]
12    (config)# ip 124.1.1.2 mask 255.255.0.0
      [isdn-ppp TokyoMate]
13    (config)# ip connect_type point
      [isdn-ppp TokyoMate]
14    (config)# exit
      [line Osaka]
15    (config)# exit

表5-59　本装置Bの構成定義情報解説

解説番号 解説
1 NIF番号2，Line番号3に回線名OsakaTokyoのWAN bri回線を定義します。
2 回線名OsakaTokyoにタイムスロット名OsakaTokyoTSのタイムスロット番号1，タイムスロット幅1のタイムスロットを定義します。
3 タイムスロットOsakaTokyoTSにリンクレイヤプロトコルPPPを定義します。
4〜7 タイムスロットOsakaTokyoTSの回線にIPアドレス123.150.127.2，サブネットマスク255.255.0.0，接続先IPアドレス123.150.127.1を定義します。
8 NIF番号2，Line番号7に回線名OsakaのWAN briisdn回線，電話番号06-123-4567を定義します。
9，10 Osaka回線を利用してPPP接続する電話番号03-123-4567の通信相手TokyoMateを定義します。
11〜15 通信相手名TokyoMateにIPアドレス124.1.1.2，サブネットマスク255.255.0.0，接続先IPアドレス124.1.1.1，IPインタフェースタイプ=ポイントを定義します。

［構成定義情報の表示］

＜本装置A＞
default backup_isdn_call_and_disconnect quick
!
line TokyoOsaka bri 0/1
  timeslot TokyoOsakaTS 1 width 1
    ppp
    ip destination_ip_address 123.150.127.2
    ip 123.150.127.1 mask 255.255.0.0
!
line Tokyo briisdn 0/7 phone_number 031234567
  isdn_ppp OsakaMate
    phone_number1 061234567
    ip destination_ip_address 124.1.1.2
    ip 124.1.1.1 mask 255.255.0.0
    ip connect_type point
!
backup TokyoOsakaTS OsakaMate

＜本装置B＞
line OsakaTokyo bri 2/3
  timeslot OsakaTokyoTS 1 width 1
    ppp
    ip destination_ip_address 123.150.127.1
    ip 123.150.127.2 mask 255.255.0.0
!
line Osaka briisdn 2/7 phone_number 061234567
  isdn_ppp TokyoMate
    phone_number1 031234567
    ip destination_ip_address 124.1.1.1
    ip 124.1.1.2 mask 255.255.0.0
    ip connect_type point
