5.4.11　専用線＋専用線のオーバーロード接続(独自手順)

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図
(3)　構成定義情報例

(1)　設定内容の概要

本装置対向で専用線(BRI)2本を独自手順でオーバーロード接続する場合の例を示します。

(2)　構成図

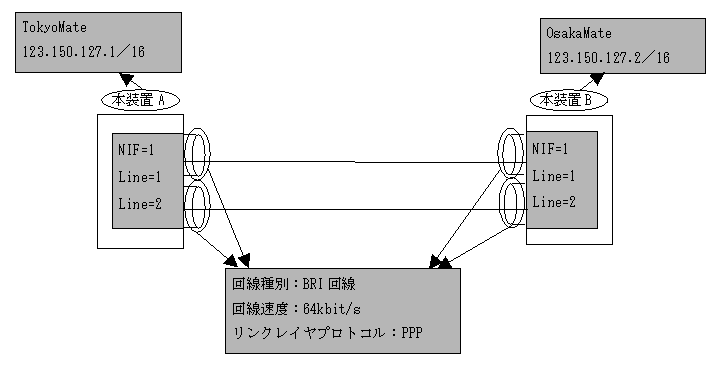

［構成図］

図5-24　構成図

[図データ]

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# bod TokyoBOD links 2
      [bod TokyoBOD]
 2    (config)# overload_procedure proprietary
      [bod TokyoBOD]
 3    (config)# exit
 4    (config)# line TokyoOsaka1 bri 1/1
      [line TokyoOsaka1]
 5    (config)# timeslot TokyoOsaka1TS 1 width 1
      [timeslot TokyoOsaka1TS]
 6    (config)# ppp bod TokyoBOD
      [timeslot TokyoOsaka1TS]
 7    (config)# exit
      [line TokyoOsaka1]
 8    (config)# exit
 9    (config)# line TokyoOsaka2 bri 1/2
      [line TokyoOsaka2]
10    (config)# timeslot TokyoOsaka2TS 1 width 1
      [timeslot TokyoOsaka2TS]
11    (config)# ppp bod TokyoBOD
      [timeslot TokyoOsaka2TS]
12    (config)# exit
      [line TokyoOsaka2]
13    (config)# exit
14    (config)# group TokyoGroup TokyoOsaka1TS TokyoOsaka2TS
      [group TokyoGroup]
15    (config)# ip destination_ip_address 123.150.127.2
      [group TokyoGroup]
16    (config)# ip 123.150.127.1 mask 255.255.0.0
      [group TokyoGroup]
17    (config)# ip connect_type point
      [group TokyoGroup]
18    (config)# exit

表5-53　本装置Aの構成定義情報解説

解説番号 解説
1〜3 バンドル内リンク数2，オーバーロード手順＝独自のBOD情報TokyoBODを定義します。
4 NIF番号1，Line番号1に回線名TokyoOsaka1のBRI回線を定義します。
5 TokyoOsaka1にタイムスロット番号1，タイムスロット幅1のTokyoOsaka1TSを定義します。
6〜8 タイムスロットTokyoOsaka1TSにリンクレイヤプロトコルPPP，BOD情報TokyoBODを定義します。
9 NIF番号1，Line番号2に回線名TokyoOsaka2のBRI回線を定義します。
10 TokyoOsaka2にタイムスロット番号1，タイムスロット幅1のTokyoOsaka2TSを定義します。
11〜13 タイムスロットTokyoOsaka2TSにリンクレイヤプロトコルPPP，BOD情報TokyoBODを定義します。
14 TokyoOsaka1TSとTokyoOsaka2TSをTokyoGroupに収容します。
15〜18 TokyoGroupにIPアドレス123.150.127.1，サブネットマスク255.255.0.0，接続先IPアドレス123.150.127.2，IPインタフェースタイプ＝ポイントを定義します。

＜本装置B＞
 1    (config)# bod OsakaBOD links 2
      [bod OsakaBOD]
 2    (config)# overload_procedure proprietary
      [bod OsakaBOD]
 3    (config)# exit
 4    (config)# line OsakaTokyo1 bri 1/1
      [line OsakaTokyo1]
 5    (config)# timeslot OsakaTokyo1TS 1 width 1
      [timeslot OsakaTokyo1TS]
 6    (config)# ppp bod OsakaBOD
      [timeslot OsakaTokyo1TS]
 7    (config)# exit
      [line OsakaTokyo1]
 8    (config)# exit
 9    (config)# line OsakaTokyo2 bri 1/2
      [line OsakaTokyo2]
10    (config)# timeslot OsakaTokyo2TS 1 width 1
      [timeslot OsakaTokyo2TS]
11    (config)# ppp bod OsakaBOD
      [timeslot OsakaTokyo2TS]
12    (config)# exit
      [line OsakaTokyo2]
13    (config)# exit
14    (config)# group OsakaGroup OsakaTokyo1TS OsakaTokyo2TS
      [group OsakaGroup]
15    (config)# ip destination_ip_address 123.150.127.1
      [group OsakaGroup]
16    (config)# ip 123.150.127.2 mask 255.255.0.0
      [group OsakaGroup]
17    (config)# ip connect_type point
      [group OsakaGroup]
18    (config)# exit

表5-54　本装置Bの構成定義情報解説

解説番号 解説
1〜3 バンドル内リンク数2，オーバーロード手順＝独自のBOD情報OsakaBODを定義します。
4 NIF番号1，Line番号1に回線名OsakaTokyo1のBRI回線を定義します。
5 OsakaTokyo1にタイムスロット番号1，タイムスロット幅1のOsakaTokyo1TSを定義します。
6〜8 タイムスロットOsakaTokyo1TSにリンクレイヤプロトコルPPP，BOD情報OsakaBODを定義します。
9 NIF番号1，Line番号2に回線名OsakaTokyo2のBRI回線を定義します。
10 OsakaTokyo2にタイムスロット番号1，タイムスロット幅1のOsakaTokyo2TSを定義します。
11〜13 タイムスロットOsakaTokyo2TSにリンクレイヤプロトコルPPP，BOD情報OsakaBODを定義します。
14 OsakaTokyo1TSとOsakaTokyo2TSをOsakaGroupに収容します。
15〜18 OsakaGroupにIPアドレス123.150.127.2，サブネットマスク255.255.0.0，接続先IPアドレス123.150.127.1，IPインタフェースタイプ＝ポイントを定義します。

［構成定義情報の表示］

＜本装置A＞
line TokyoOsaka1 bri 1/1
  timeslot TokyoOsaka1TS 1 width 1
    ppp bod TokyoBOD
!
line TokyoOsaka2 bri 1/2
  timeslot TokyoOsaka2TS 1 width 1
    ppp bod TokyoBOD
!
group TokyoGroup TokyoOsaka1TS TokyoOsaka2TS
  ip destination_ip_address 123.150.127.2
  ip 123.150.127.1 mask 255.255.0.0
  ip connect_type point
!
bod TokyoBOD links 2
  overload_procedure proprietary

＜本装置B＞
line OsakaTokyo1 bri 1/1
  timeslot OsakaTokyo1TS 1 width 1
    ppp bod OsakaBOD
!
line OsakaTokyo2 bri 1/2
  timeslot OsakaTokyo2TS 1 width 1
    ppp bod OsakaBOD
!
group OsakaGroup OsakaTokyo1TS OsakaTokyo2TS
  ip destination_ip_address 123.150.127.1
  ip 123.150.127.2 mask 255.255.0.0
  ip connect_type point
!
bod OsakaBOD links 2
  overload_procedure proprietary
