構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図
- (3) 構成定義情報例
(1) 設定内容の概要
本装置対向で専用線(Serial)をISDN(BRI)4チャネルでオーバーロード接続する場合の例を示します。(基本回線は代表電話番号)
(2) 構成図
- [構成図]

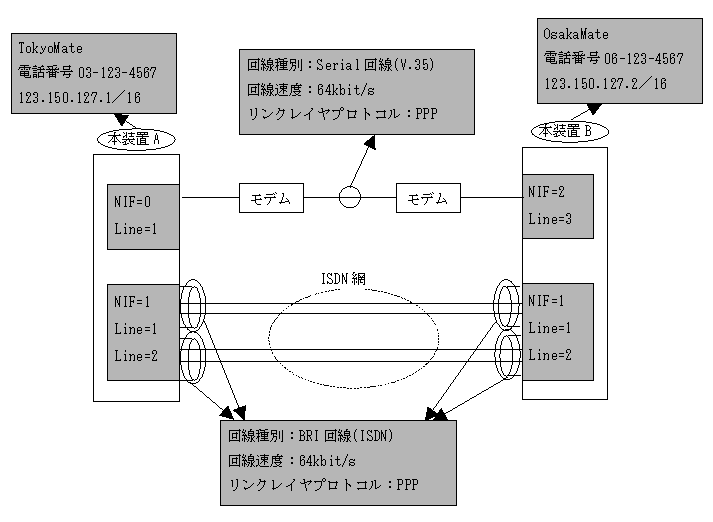

図5-23 構成図
(3) 構成定義情報例
- [コマンドによる設定]
- <本装置A>
1 (config)# bod TokyoBod links 5 [bod TokyoBod] 2 (config)# overload_link_add_threshold 80 [bod TokyoBod] 3 (config)# overload_link_drop_threshold 20 [bod TokyoBod] 4 (config)# overload_measuring_period 5 [bod TokyoBod] 5 (config)# overload_traffic_watch_type both [bod TokyoBod] 6 (config)# exit 7 (config)# line TokyoOsaka serial 0/1 [line TokyoOsaka] 8 (config)# ppp bod TokyoBod [line TokyoOsaka] 9 (config)# exit 10 (config)# line Tokyo1 briisdn 1/1 phone_number 031234567 [Tokyo1] 11 (config)# exit 12 (config)# line Tokyo2 briisdn 1/2 phone_number 031234567 [Tokyo2] 13 (config)# exit 14 (config)# line-group TokyoLineGroup Tokyo1 [line-group TokyoLineGroup] 15 (config)# exit 16 (config)# line-group TokyoLineGroup Tokyo2 [line-group TokyoLineGroup] 17 (config)# isdn-pool TokyoPool channels 4 [isdn-pool TokyoPool] 18 (config)# isdn_ppp OsakaMate [isdn-ppp OsakaMate] 19 (config)# phone_number1 061234567 [isdn-ppp OsakaMate] 20 (config)# bod TokyoBod [isdn-ppp OsakaMate] 21 (config)# exit [isdn-pool TokyoPool] 22 (config)# exit [line-group TokyoLineGroup] 23 (config)# exit 24 (config)# group TokyoGroup TokyoOsaka OsakaMate [group TokyoGroup] 25 (config)# ip destination_ip_address 123.150.127.2 [group TokyoGroup] 26 (config)# ip 123.150.127.1 mask 255.255.0.0 [group TokyoGroup] 27 (config)# ip connect_type point [group TokyoGroup] 28 (config)# exit表5-51 本装置Aの構成定義情報解説
解説番号 解説 1〜6 バンドル内回線数5,回線使用率監視ありのBod情報TokyoBodを定義します。
設定に関しての注意点については,「解説書 Vol.1 5.5.4(3) オーバーロード時の注意点」を参照してください。7 NIF番号0,Line番号1に回線名TokyoOsakaのWAN serial回線を定義します。
なお,V.35/V.24/X.21の種別は,NIFボードにケーブルが接続されていれば自動判別しますので,構成情報での指定は不要です。
また,モデム接続(本装置がDTE側)の場合は,モデムから供給されたクロックで通信を行いますので,回線速度の指定は不要です。8,9 回線名TokyoOsakaの回線にリンクレイヤプロトコルPPPを指定します。
なお,Bod情報(専用線時)はPPP情報で指定します。10,11 NIF番号1,Line番号1に回線名Tokyo1のWAN briisdn回線,電話番号03-123-4567を定義します。 12,13 NIF番号1,Line番号2に回線名Tokyo2のWAN briisdn回線,電話番号03-123-4567を定義します。 14,15 回線名Tokyo1をTokyoLineGroupに収容します。 16 回線名Tokyo2をTokyoLineGroupに収容します。 17 ライングループTokyoLineGroupに4チャネルを使用可能なISDNプールであるTokyoPoolを定義します。 18〜23 TokyoPoolを利用してTokyoBodのBOD条件でオーバーロード接続する電話番号06-123-4567の通信相手OsakaMate を定義します。 24 TokyoOsakaとOsakaMateをTokyoGroupに収容します。 25〜28 TokyoGroupにIPアドレス123.150.127.1,サブネットマスク255.255.0.0,接続先IPアドレス123.150.127.2,IPインタフェースタイプ=ポイントを定義します。
- <本装置B>
1 (config)# bod OsakaBod links 5 [bod OsakaBod] 2 (config)# overload_measuring_period no [bod OsakaBod] 3 (config)# exit 4 (config)# line OsakaTokyo serial 2/3 [line OsakaTokyo] 5 (config)# ppp bod OsakaBod [line OsakaTokyo] 6 (config)# exit 7 (config)# line Osaka1 briisdn 1/1 phone_number 061234567 [Osaka1] 8 (config)# exit 9 (config)# line Osaka2 briisdn 1/2 phone_number 061234567 [Osaka2] 10 (config)# exit 11 (config)# line-group OsakaLineGroup Osaka1 [line-group OsakaLineGroup] 12 (config)# exit 13 (config)# line-group OsakaLineGroup Osaka2 [line-group OsakaLineGroup] 14 (config)# isdn-pool OsakaPool channels 4 [isdn-pool OsakaPool] 15 (config)# isdn_ppp TokyoMate [isdn-ppp TokyoMate] 16 (config)# phone_number1 031234567 [isdn-ppp TokyoMate] 17 (config)# bod OsakaBod [isdn-ppp TokyoMate] 18 (config)# exit [isdn-pool OsakaPool] 19 (config)# exit [line-group OsakaLineGroup] 20 (config)# exit 21 (config)# group OsakaGroup OsakaTokyo TokyoMate [group OsakaGroup] 22 (config)# ip destination_ip_address 123.150.127.1 [group OsakaGroup] 23 (config)# ip 123.150.127.2 mask 255.255.0.0 [group OsakaGroup] 24 (config)# ip connect_type point [group OsakaGroup] 25 (config)# exit表5-52 本装置Bの構成定義情報解説
解説番号 解説 1〜3 バンドル内回線数5,回線使用率監視なしのBod情報OsakaBodを定義します。
設定に関しての注意点については,「解説書 Vol.1 5.5.4(3) オーバーロード時の注意点」を参照してください。4 NIF番号2,Line番号3に回線名OsakaTokyoのWAN serial回線を定義します。
なお,V.35/V.24/X.21の種別は,NIFボードにケーブルが接続されていれば自動判別しますので,構成情報での指定は不要です。
また,モデム接続(本装置がDTE側)の場合は,モデムから供給されたクロックで通信を行いますので,回線速度の指定は不要です。5,6 回線名OsakaTokyoの回線にリンクレイヤプロトコルPPPを指定します。
なお,Bod情報(専用線時)はPPP情報で指定します。7,8 NIF番号1,Line番号1に回線名Osaka1のWAN briisdn回線,電話番号06-123-4567を定義します。 9,10 NIF番号1,Line番号2に回線名Osaka2のWAN briisdn回線,電話番号06-123-4567を定義します。 11,12 回線名Osaka1をOsakaLineGroupに収容します。 13 回線名Osaka2をOsakaLineGroupに収容します。 14 ライングループOsakaLineGroupに4チャネルを使用可能なISDNプールであるOsakaPoolを定義します。 15〜20 OsakaPoolを利用してOsakaBodのBOD条件でオーバーロード接続する電話番号03-123-4567の通信相手TokyoMate を定義します。 21 OsakaTokyoとTokyoMateをOsakaGroupに収容します。 22〜25 OsakaGroupにIPアドレス123.150.127.2,サブネットマスク255.255.0.0,接続先IPアドレス123.150.127.1,IPインタフェースタイプ=ポイントを定義します。
- [構成定義情報の表示]
- <本装置A>
line TokyoOsaka serial 0/1 ppp bod TokyoBod ! line Tokyo1 briisdn 1/1 phone_number 031234567 ! line Tokyo2 briisdn 1/2 phone_number 031234567 ! line-group TokyoLineGroup Tokyo1 ! line-group TokyoLineGroup Tokyo2 isdn-pool TokyoPool channels 4 isdn_ppp OsakaMate phone_number1 061234567 bod TokyoBod ! group TokyoGroup TokyoOsaka OsakaMate ip destination_ip_address 123.150.127.2 ip 123.150.127.1 mask 255.255.0.0 ip connect_type point ! bod TokyoBod links 5 overload_link_add_threshold 80 overload_link_drop_threshold 20 overload_measuring_period 5 overload_traffic_watch_type both
- <本装置B>
line OsakaTokyo serial 2/3 ppp bod OsakaBod ! line Osaka1 briisdn 1/1 phone_number 061234567 ! line Osaka2 briisdn 1/2 phone_number 061234567 ! line-group OsakaLineGroup Osaka1 ! line-group OsakaLineGroup Osaka2 isdn-pool OsakaPool channels 4 isdn_ppp TokyoMate phone_number1 031234567 bod OsakaBod ! group OsakaGroup OsakaTokyo TokyoMate ip destination_ip_address 123.150.127.1 ip 123.150.127.2 mask 255.255.0.0 ip connect_type point ! bod OsakaBod links 5 overload_measuring_period no
