5.4.9 ISDNのオーバーロード接続(マルチリンクPPP手順,BAPあり,Dチャネル共用あり)

<この項の構成>
(1) 設定内容の概要
(2) 構成図
(3) 構成定義情報例

(1) 設定内容の概要

本装置対向でISDN(PRI)で6チャネルのオーバーロード接続する場合の例を示します。(一次群回線は基本回線のDチャネルを利用)

(2) 構成図

[構成図]

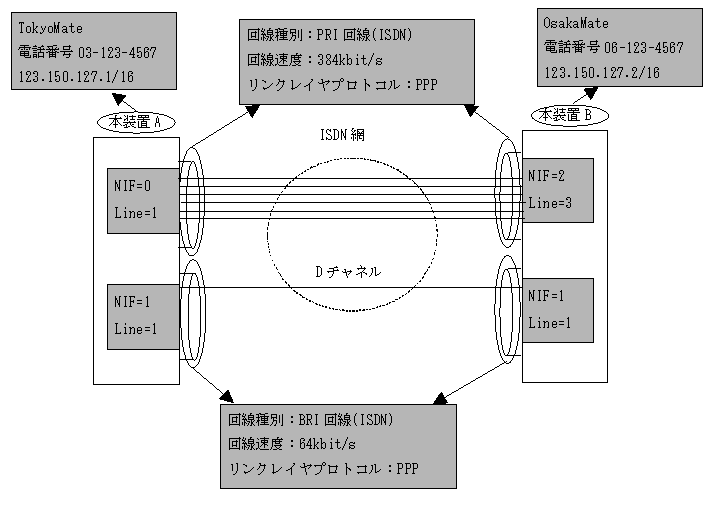

図5-22 構成図

[図データ]

(3) 構成定義情報例

[コマンドによる設定]

<本装置A>
 1    (config)# bod TokyoBod links 6
      [bod TokyoBod]
 2    (config)# overload_link_add_threshold 80
      [bod TokyoBod]
 3    (config)# overload_link_drop_threshold 20
      [bod TokyoBod]
 4    (config)# overload_measuring_period 5
      [bod TokyoBod]
 5    (config)# overload_traffic_watch_type both
      [bod TokyoBod]
 6    (config)# bap
      [bod TokyoBod]
 7    (config)# exit
 8    (config)# line TokyoBRI briisdn 1/1 phone_number 031234567
      [line TokyoBRI]
 9    (config)# exit
10    (config)# line TokyoPRI priisdn 0/1 interface_id 1
      [line TokyoPRI]
11    (config)# exit
12    (config)# line-group TokyoLineGroup TokyoBRI
      [line-group TokyoLineGroup]
13    (config)# exit
14    (config)# line-group TokyoLineGroup TokyoPRI dch_line TokyoBRI
      [line-group TokyoLineGroup]
15    (config)# isdn-pool TokyoPool channels 6
      [isdn-pool TokyoPool]
16    (config)# isdn_ppp OsakaMate
      [isdn-ppp OsakaMate]
17    (config)# phone_number1 061234567
      [isdn-ppp OsakaMate]
18    (config)# bod TokyoBod
      [isdn-ppp OsakaMate]
19    (config)# ip destination_ip_address 123.150.127.2
      [isdn-ppp OsakaMate]
20    (config)# ip 123.150.127.1 mask 255.255.0.0
      [isdn-ppp OsakaMate]
21    (config)# ip connect_type point
      [isdn-ppp OsakaMate]
22    (config)# exit
      [isdn-pool TokyoPool]
23    (config)# exit
      [line-group TokyoLineGroup]
24    (config)# exit

表5-49 本装置Aの構成定義情報解説

解説番号 解説
1〜7 バンドル内リンク数6,BAPあり,回線使用率監視ありのBOD情報TokyoBodを定義します。
設定に関しての注意点については,「解説書 Vol.1 5.5.4(3) オーバーロード時の注意点」を参照してください。
8,9 NIF番号1,Line番号1に回線名TokyoBRIのWAN briisdn回線,電話番号03-123-4567を定義します。
10,11 NIF番号0,Line番号1に回線名TokyoPRIのWAN priisdn回線,インタフェースID=1を定義します。
12,13 回線名TokyoBRIをDch共用(貸側)として使用するために先にTokyoLineGroupに収容します。
14 回線名TokyoPRIをDch共用(借側)として使用するために後で TokyoLineGroupに収容します。
15 ライングループTokyoLineGroupに6チャネルを使用可能なISDNプールであるTokyoPoolを定義します。
16〜18 TokyoPoolを利用してTokyoBodのBOD条件でオーバーロード接続する電話番号06-123-4567の通信相手OsakaMate を定義します。
19〜24 通信相手OsakaMateにIPアドレス123.150.127.1,サブネットマスク255.255.0.0,接続先IPアドレス123.150.127.2,IPインタフェースタイプ=ポイントを定義します。

<本装置B>
 1    (config)# bod OsakaBod links 6
      [bod OsakaBod]
 2    (config)# overload_measuring_period no
      [bod OsakaBod]
 3    (config)# bap
      [bod OsakaBod]
 4    (config)# exit
 5    (config)# line OsakaBRI briisdn 1/1 phone_number 061234567
      [line OsakaBRI]
 6    (config)# exit
 7    (config)# line OsakaPRI priisdn 2/3 interface_id 1
       [line OsakaPRI]
 8    (config)# exit
 9    (config)# line-group OsakaLineGroup OsakaBRI
      [line-group OsakaLineGroup]
10    (config)# exit
11    (config)# line-group OsakaLineGroup OsakaPRI dch_line OsakaBRI
      [line-group OsakaLineGroup]
12    (config)# isdn-pool OsakaPool channels 6
      [isdn-pool OsakaPool]
13    (config)# isdn_ppp TokyoMate
      [isdn-ppp TokyoMate]
14    (config)# phone_number1 031234567
      [isdn-ppp TokyoMate]
15    (config)# bod OsakaBod
      [isdn-ppp TokyoMate]
16    (config)# ip destination_ip_address 123.150.127.1
      [isdn-ppp TokyoMate]
17    (config)# ip 123.150.127.2 mask 255.255.0.0
      [isdn-ppp TokyoMate]
18    (config)# ip connect_type point
      [isdn-ppp TokyoMate]
19    (config)# exit
      [isdn-pool OsakaPool]
20    (config)# exit
      [line-group OsakaLineGroup]
21    (config)# exit

表5-50 本装置Bの構成定義情報解説

解説番号 解説
1〜4 バンドル内リンク数6,BAPあり,回線使用率監視なしのBOD情報OsakaBodを定義します。
設定に関しての注意点については,「解説書 Vol.1 5.5.4(3) オーバーロード時の注意点」を参照してください。
5,6 NIF番号1,Line番号1に回線名OsakaBRIのWAN briisdn回線,電話番号06-123-4567を定義します。
7,8 NIF番号2,Line番号3に回線名OsakaPRIのWAN priisdn回線,インタフェースID=1を定義します。
9,10 回線名OsakaBRIをDch共用(貸側)として使用するために先にOsakaLineGroupに収容します。
11 回線名OsakaPRIをDch共用(借側)として使用するために後でOsakaLineGroupに収容します。
12 ライングループOsakaLineGroupに6チャネルを使用可能なISDNプールであるOsakaPoolを定義します。
13〜15 OsakaPoolを利用してOsakaBodのBOD条件でオーバーロード接続する電話番号03-123-4567の通信相手TokyoMate を定義します。
16〜21 通信相手TokyoMateにIPアドレス123.150.127.2,サブネットマスク255.255.0.0,接続先IPアドレス123.150.127.1,IPインタフェースタイプ=ポイントを定義します。

[構成定義情報の表示]

<本装置A>
line TokyoBRI briisdn 1/1 phone_number 031234567
!
line TokyoPRI priisdn 0/1 interface_id 1
!
line-group TokyoLineGroup TokyoBRI
!
line-group TokyoLineGroup TokyoPRI dch_line TokyoBRI
  isdn-pool TokyoPool channels 6
    isdn_ppp OsakaMate
      phone_number1 061234567
      bod TokyoBod
      ip destination_ip_address 123.150.127.2
      ip 123.150.127.1 mask 255.255.0.0
      ip connect_type point
!
bod TokyoBod links 6
  bap
  overload_link_add_threshold 80
  overload_link_drop_threshold 20
  overload_measuring_period 5
  overload_traffic_watch_type both

<本装置B>
line OsakaBRI briisdn 1/1 phone_number 061234567
!
line OsakaPRI priisdn 2/3 interface_id 1
!
line-group OsakaLineGroup OsakaBRI
!
line-group OsakaLineGroup OsakaPRI dch_line OsakaBRI
  isdn-pool OsakaPool channels 6
    isdn_ppp TokyoMate
      phone_number1 031234567
      bod OsakaBod
      ip destination_ip_address 123.150.127.1
      ip 123.150.127.2 mask 255.255.0.0
      ip connect_type point
!
bod OsakaBod links 6
  bap
  overload_measuring_period no
